Arruela de pressão em cunha de duas dobras

As arruelas de travamento em cunha dupla do estoque de fábrica da Xiaoguo® são reutilizáveis. Quando instaladas e desmontadas da maneira certa, elas não se deformam e seu desempenho de travamento permanece o mesmo mesmo após uso repetido.

Enviar consulta

Descrição do produto

Produzimos arruelas de pressão de cunha dupla com linhas de produção automatizadas. Matérias-primas padrão são processadas para fazer arruelas com dimensões precisas.

（1） Preparação e processamento de matéria-prima

Usamos tiras de liga de aço de alta resistência e tiras de aço inoxidável como material de base. Os materiais são tratados com recozimento e decapagem para ajustar sua estrutura cristalina interna.

（2）Formação de estampagem

Realizado em prensa de precisão multiestações.

Perfuração: Perfuração do furo central para a arruela.

Formação de engrenagens: Através da cooperação precisa dos moldes superior e inferior, dentes radialmente finos no anel externo são formados em um lado.

Formação de superfície em forma de cunha: Usando um molde especial, as superfícies dos dentes em forma de cunha que determinam o desempenho do travamento são pressionadas do outro lado.

Cisalhamento: Corte da arruela formada da chapa de aço.

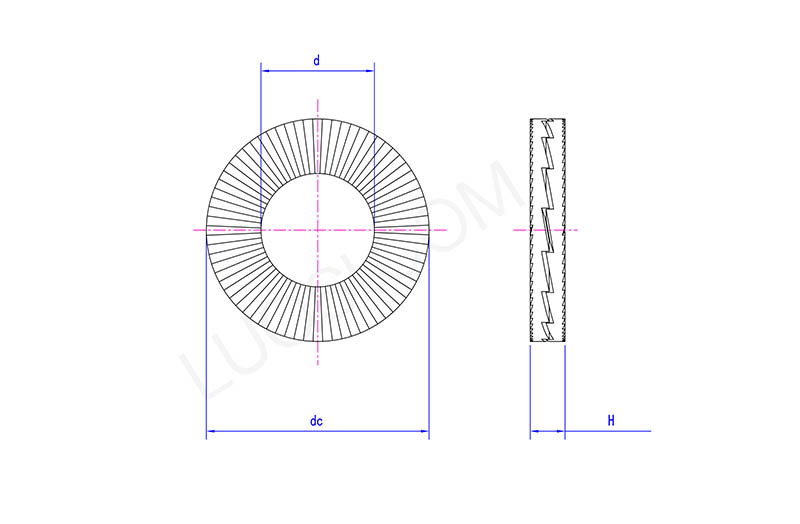

Two Fold Wedge Lock Washer

seg	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d máx.	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
dmin	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
CC máx.	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H máx.	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

（3） Tratamento térmico de endurecimento

A arruela é aquecida uniformemente a uma alta temperatura específica, depois rapidamente temperada e imediatamente seguida por tratamento de revenido.

（4） Tratamento de revestimento de superfície

Para arruela de pressão de cunha dupla em aço carbono, a solução de alto desempenho mais recomendada é Dacromet. O revestimento de alta qualidade aumentará a proteção e a resistência ao desgaste da arruela de pressão em cunha dupla.

（5） Inspeção e testes de qualidade

Análise de matérias-primas: Realize análises espectrais em cada lote de materiais recebidos para verificar a composição química.

Inspeção do processo: Durante o processo de estampagem, garanta a estabilidade dimensional.

Teste de dureza: Inspecione aleatoriamente se a arruela de pressão em cunha dupla atende aos padrões de projeto.

Teste de névoa salina: Para verificar a resistência à corrosão do revestimento.

Teste de vibração lateral: Instale a arruela no ponto de conexão do parafuso padrão e monitore a atenuação de sua força de fixação sob vibração contínua.

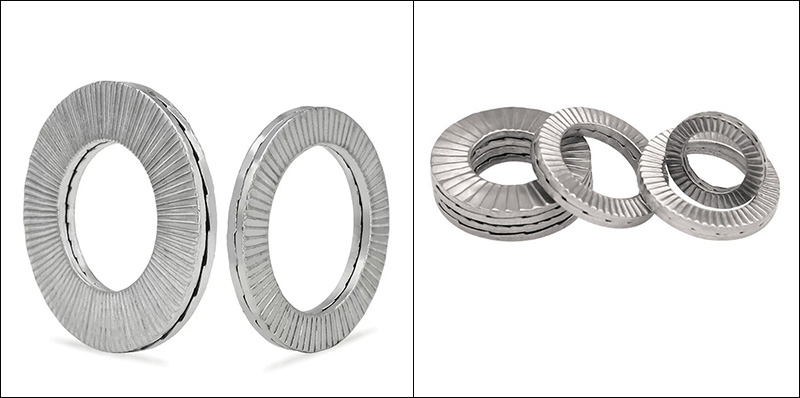

Two Fold Wedge Lock Washer

seg	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d máx.	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
dmin	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
CC máx.	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H máx.	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
