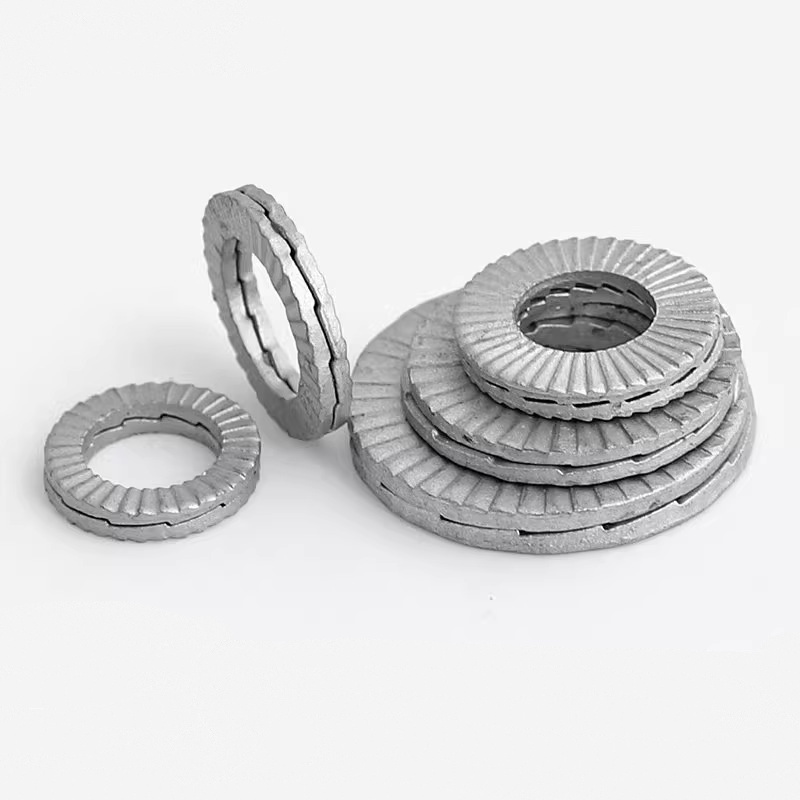

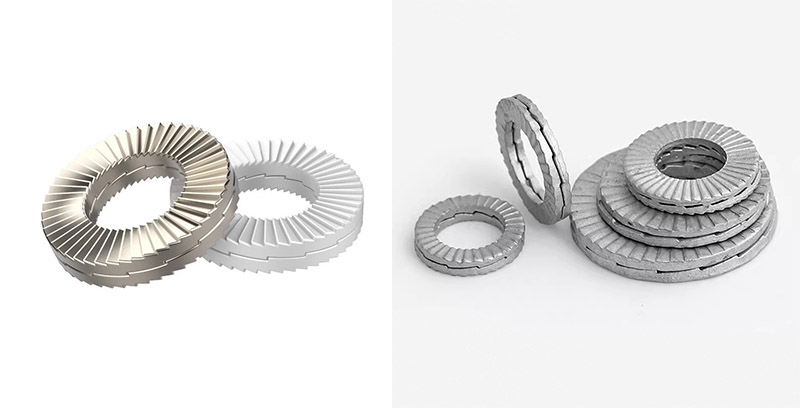

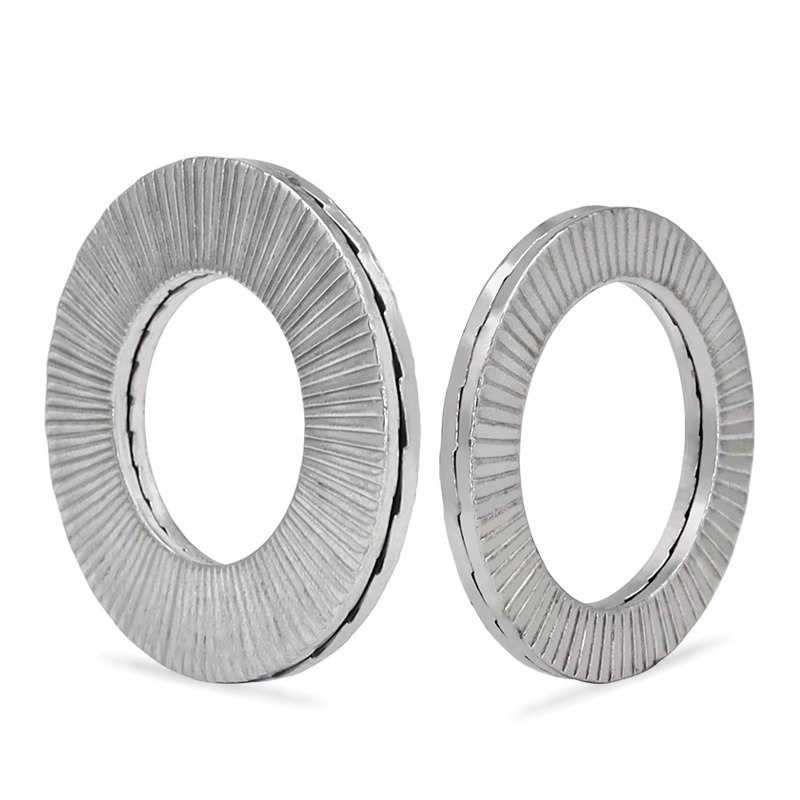

Arruelas grandes com travamento automático de duas dobras

A instalação das arruelas grandes de travamento automático duplo é bastante simples. Apenas certifique-se de que a grande superfície dentada esteja alinhada corretamente e colocada na posição correta e, em seguida, aperte o parafuso ou porca com o torque padrão para concluir o processo. Sua instalação não requer técnicas complexas ou ferramentas caras, mas existem vários pontos-chave que devem ser observados para atingir 100% de desempenho.

（1）Preparação antes da instalação

Limpeza da peça de trabalho: Certifique-se de que as superfícies de contato dos parafusos, porcas, arruelas grandes de travamento duplo e as peças conectadas estejam limpas, planas, livres de manchas de óleo, ferrugem ou rebarbas.

Número de arruelas a serem verificadas: Devem ser utilizadas aos pares (duas peças constituem um conjunto) quando em uso.

Verifique o tipo de superfície de instalação: se é configuração de furo passante ou furo cego e determine o número de arruelas.

（2）Coloque a arruela

Remova os pares de arruelas e certifique-se de que a “superfície dentada grande (superfície em forma de cunha)” esteja voltada uma para a outra. Não divida ou instale-os na ordem errada.

（3）Distinguir entre furos passantes e furos cegos

Conexão de furo cego/parafuso: São necessários apenas um par de arruelas grandes de travamento automático duplo, colocadas entre a cabeça do parafuso e o componente conectado. A porca é apertada do outro lado.

Conjunto de furo passante/porca de parafuso: Quando em uso, são necessários dois pares de arruelas grandes de travamento automático duplo. Um par é colocado sob a cabeça do parafuso e o outro par é colocado sob a porca.

（4）Garantir contato adequado

Certifique-se de que as superfícies dos dentes radiais no lado externo da arruela estejam em contato com um lado da cabeça do parafuso (ou porca) e o outro lado esteja em contato com a superfície do componente conectado.

（5） Aperte

Use uma chave dinamométrica e aperte os fixadores de acordo com os valores de torque correspondentes.

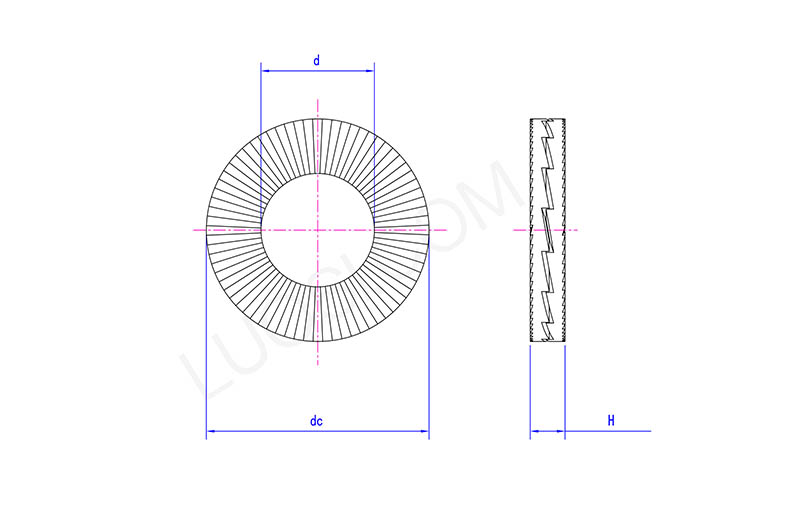

seg	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d máx.	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
dmin	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
CC máx.	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H máx.	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Pode ser reutilizado?

As arruelas grandes de travamento automático duplo geralmente podem ser reutilizadas. Após serem retiradas do equipamento, ambas as peças da gaxeta devem ser inspecionadas minuciosamente.

Condições para permitir a reutilização: Se a grande superfície do dente no anel interno e os dentes radiais no lado externo não apresentarem desgaste excessivo, nenhuma deformação visível, nenhuma rachadura ou dano, então eles poderão ser limpos e reinstalados.

A situação que requer substituição: Se a inspeção revelar desgaste ou danos óbvios, um novo conjunto de arruelas deverá ser substituído imediatamente para evitar força de travamento insuficiente.
