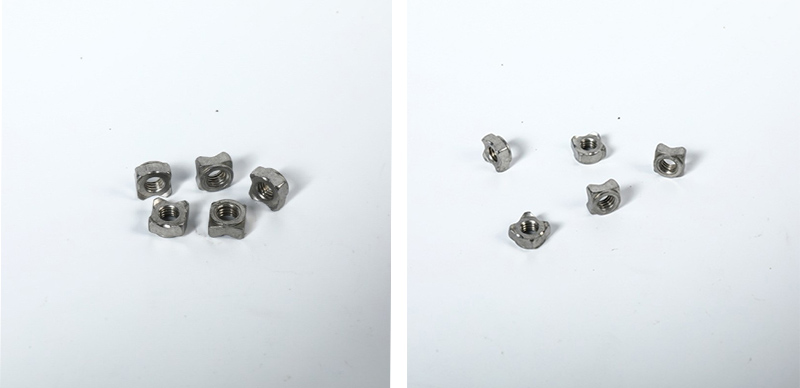

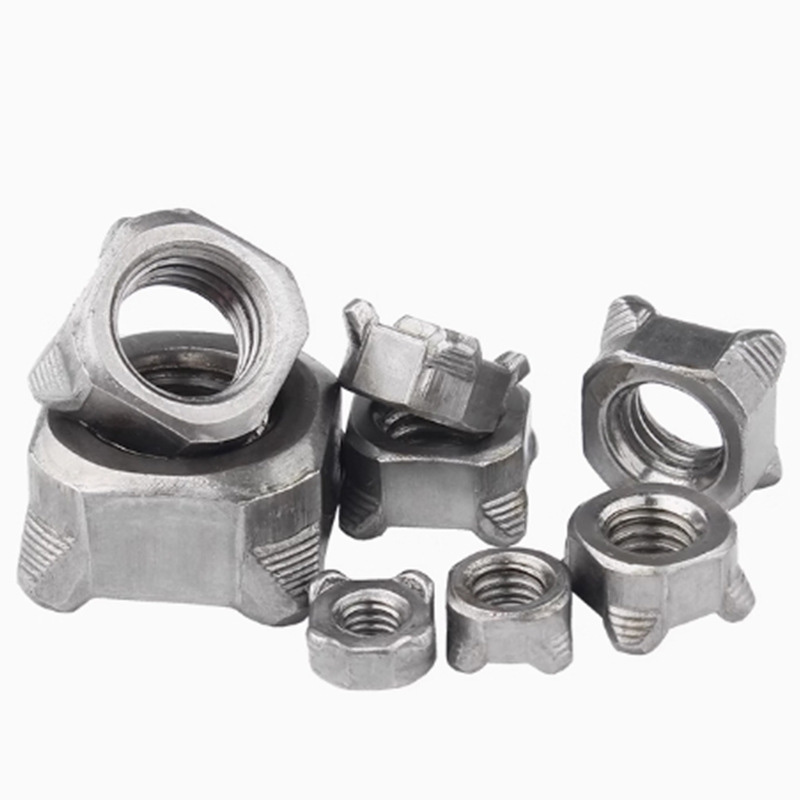

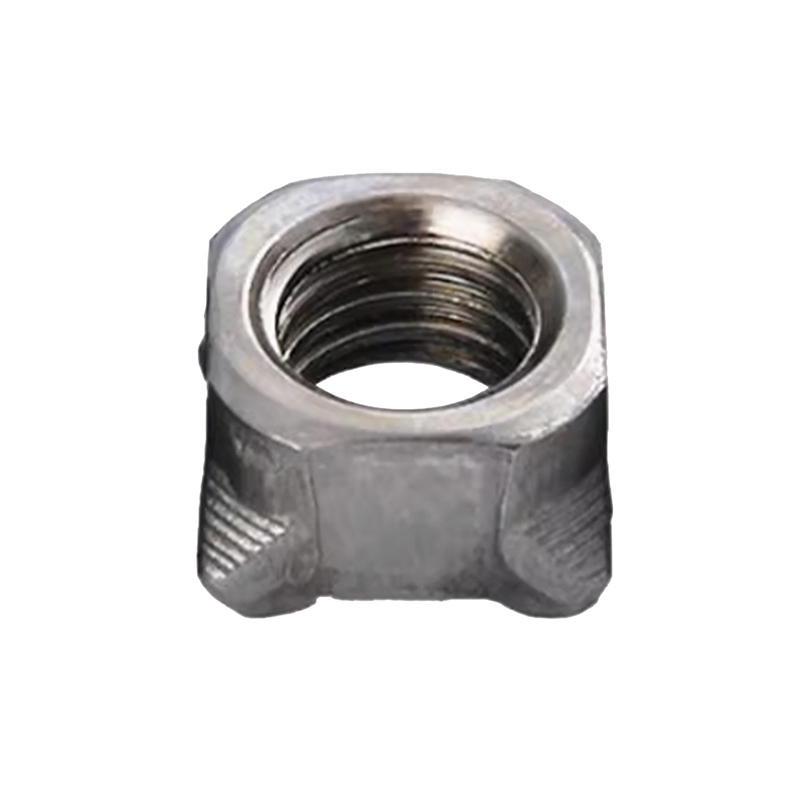

Porca soldada quadrada M10

As porcas soldadas quadradas a granel xiaoguo® M10 são produzidas para serem compatíveis com uma variedade de parâmetros de soldagem, permitindo fixação rápida na peça de trabalho, reduzindo o tempo de instalação e melhorando a eficiência geral do trabalho.

Modelo:Q 371-1999

Enviar consulta

Descrição do produto

Controle de qualidade

O núcleo do controle de qualidade da porca quadrada soldada M10 reside em garantir que as propriedades físicas da própria porca atendam aos padrões e que ela possa formar uma conexão de soldagem forte e confiável com a chapa metálica.

【1】Siga o padrão

O primeiro passo no controle de qualidade é cumprir os padrões relevantes. A porca soldada quadrada M10 segue principalmente o padrão DIN 928 e o padrão da indústria automotiva nacional QC/T 863-2011.

M10 Square Welded Nut

【2】Controle de qualidade de matérias-primas

（1） Análise da composição química: A chave para o desempenho da soldagem está no teor de carbono, que deve ser controlado abaixo de 0,25%. O material comumente usado é o aço de baixo carbono.

（2） Inspeção da qualidade da superfície: Verifique se há rachaduras, dobras ou outros defeitos na superfície das matérias-primas para garantir o bom andamento do processo subsequente de cabeçalho a frio.

【3】Controle de qualidade do processo de produção

（1）Formação a frio: É necessário garantir que as principais dimensões, como largura e altura dos lados opostos da porca M10, atendam aos requisitos dos desenhos e da norma DIN 928. Em particular, deve ser garantida a consistência da altura, forma e posição de distribuição das quatro saliências de soldadura na parte inferior.

（2） Processamento de rosqueamento: 100% da inspeção das roscas de cada porca quadrada soldada M10 é realizada usando blocos padrão para garantir que atendam aos requisitos de grau de precisão 6H.

（3） Tratamento térmico: Para atender aos requisitos de graus de alta resistência, como 8 ou 10, processos de têmpera e revenido devem ser realizados para permitir que as porcas atinjam a resistência desejada.

M10 Square Welded Nut

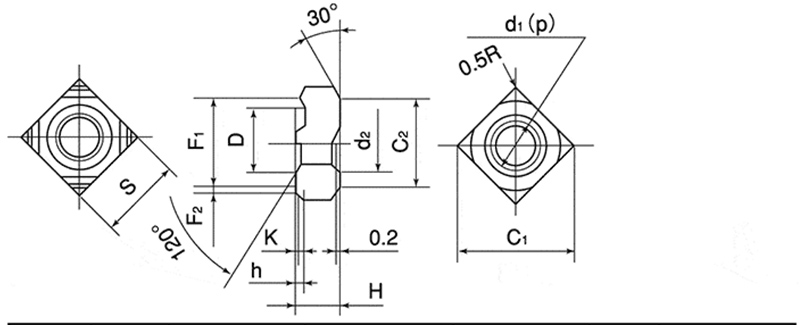

d	p	S		H		h		K	D
Diâmetro nominal	Tom	Dimensão Básica	Tolerância	Dimensão Básica	Tolerância	Dimensão Básica	Tolerância	BasicDimenson(Aproximado）	Dimensão Básica	Tolerância
M4	0.7	9.0	0一0,2	3.2	±0,15	0.8	0一0,2	0.2	7.0	0,1 0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

【4】Inspeção final do produto

（1） Inspeção de aparência e tamanho: Por meio de inspeção visual ou triagem automatizada de imagens, produtos defeituosos com rachaduras superficiais, rebarbas, ferrugem, etc. As principais dimensões são inspecionadas usando ferramentas como paquímetros e micrômetros para garantir que estejam dentro da faixa de tolerância.

（2） Teste de desempenho mecânico: A porca quadrada soldada M10 deve ser capaz de suportar a carga garantida especificada pela norma sem fazer com que a rosca se solte ou quebre.

（3）Teste de dureza: A dureza é medida usando um testador de dureza Rockwell ou Vickers.

（4）Inspeção de tratamento de superfície: Para tratamentos de superfície como galvanização e Dacromet, a espessura do revestimento precisa ser testada e testes de névoa salina devem ser realizados regularmente.
