Porca soldada quadrada M8

（1）Definição do Produto

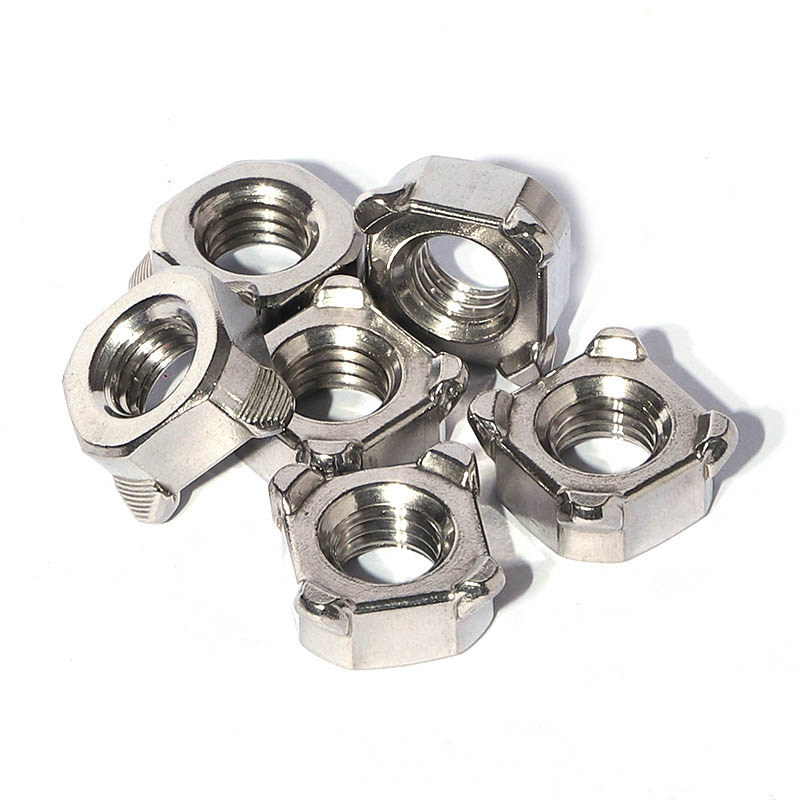

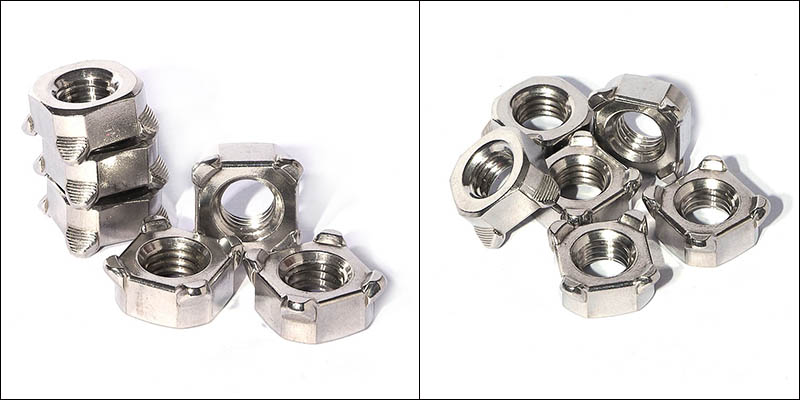

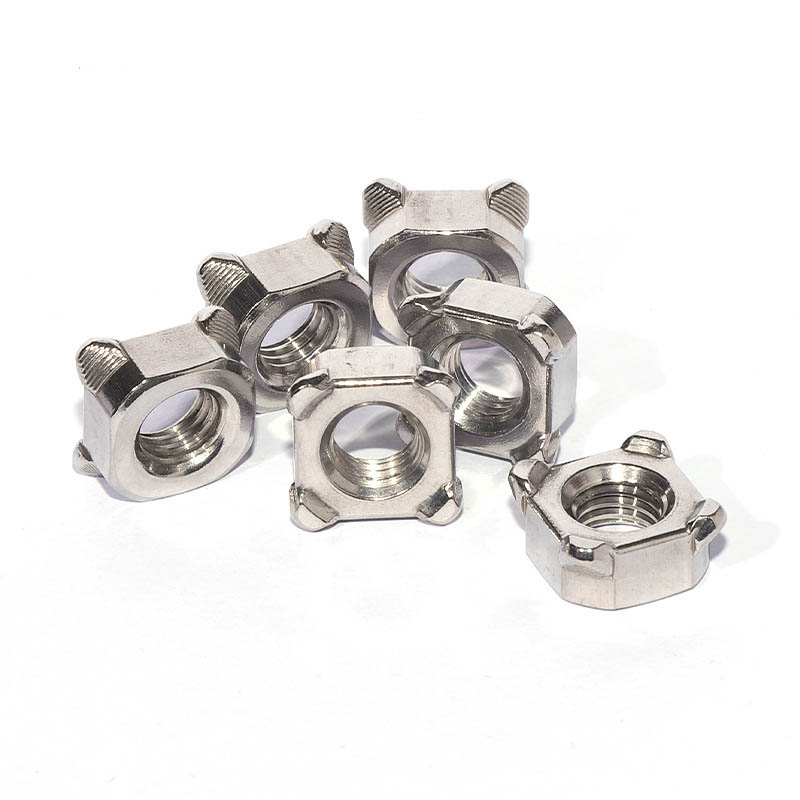

A Porca Soldada Quadrada M8 é um fixador especial com formato quadrado e quatro saliências de soldagem nos cantos inferiores. Ele é permanentemente fixado à chapa metálica por meio de soldagem por pontos de resistência e fornece um furo de rosca interno confiável para conexões de parafusos subsequentes. Esta porca está em conformidade com o padrão DIN 928 e é uma das especificações de porca de soldagem mais comumente usadas em indústrias como automóveis, eletrodomésticos e máquinas agrícolas.

（2） aplicar padrões

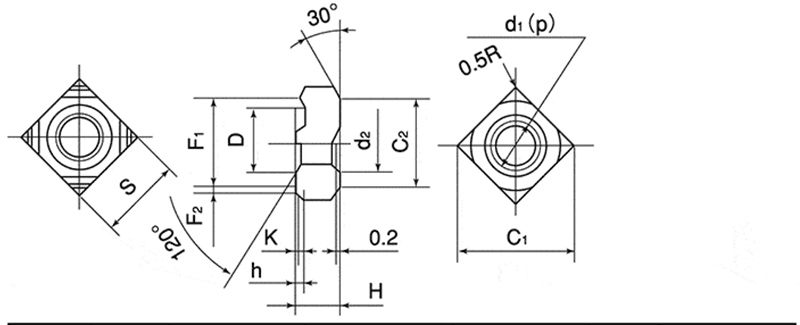

A Porca Soldada Quadrada M8 é produzida em estrita conformidade com a norma DIN 928:2013-12. Esta norma especifica as dimensões e requisitos técnicos para porcas soldadas quadradas com rosca grossa variando de M4 a M16 e rosca fina variando de 8mm a 16mm. A classe do produto é A. A norma DIN 928 exige que o aço utilizado nas porcas soldadas contenha um teor de carbono ≤0,25% para garantir um bom desempenho de soldagem.

Parâmetros do processo de soldagem

Os parâmetros de soldagem são o fator central para garantir a qualidade da soldagem. Os parâmetros de soldagem da porca quadrada soldada M8 precisam ser ajustados de acordo com o material da placa de base e sua espessura, etc. A seguir estão os parâmetros de referência sob condições típicas de trabalho:

（1） Corrente de soldagem

O valor recomendado é 5.000 - 8.000 A

Para porcas de tamanho pequeno (como M4-M6), a corrente pode ser controlada entre 3.000 - 5.000 A; para os de médio porte (M8-M10), por exemplo, a Porca Quadrada Soldada M8, a corrente de soldagem é de 5.000 - 8.000 A; para os de grande porte (M12 e superiores), são necessários 8.000 - 10.000 A

（2） Pressão do eletrodo

O valor recomendado é 2,5 - 4,0 kN

A pressão deve fazer com que múltiplas saliências sejam achatadas uniformemente em cerca de 1/3 antes que a energia seja aplicada. Se a pressão for demasiado elevada, as saliências podem ser achatadas prematuramente; se estiver muito baixo, pode causar respingos.

（3） Tempo de soldagem

O valor recomendado é de 8 a 15 ciclos (aproximadamente 0,16 a 0,3 segundos)

O tempo de soldagem é menor do que o da soldagem a ponto no mesmo ponto de solda. Após determinar a pressão e a corrente apropriadas do eletrodo, ajuste-as para obter pontos de solda satisfatórios.

Inspeção de qualidade

Para verificar a resistência de soldagem das porcas, deve ser realizada uma inspeção de qualidade pós-soldagem. Os principais métodos incluem:

（1）Teste de torque: Insira o parafuso correspondente na porca soldada e aplique o torque especificado usando uma chave dinamométrica. Se a porca quadrada soldada M8 não girar e o ponto de solda não estiver rasgado, ela será considerada qualificada.

（2） Teste de força de ruptura: Aplique força de pressão axial à porca soldada e registre a carga máxima de ruptura usando uma máquina de teste universal. A fratura deve ocorrer no material base.

（3）Inspeção visual: Realize uma verificação visual para ver se as porcas estão inclinadas, se estão totalmente em contato com o material da folha e se há respingos ou rachaduras. Ao mesmo tempo, utilize um bloco padrão para verificar se as roscas foram deformadas devido à soldagem.
