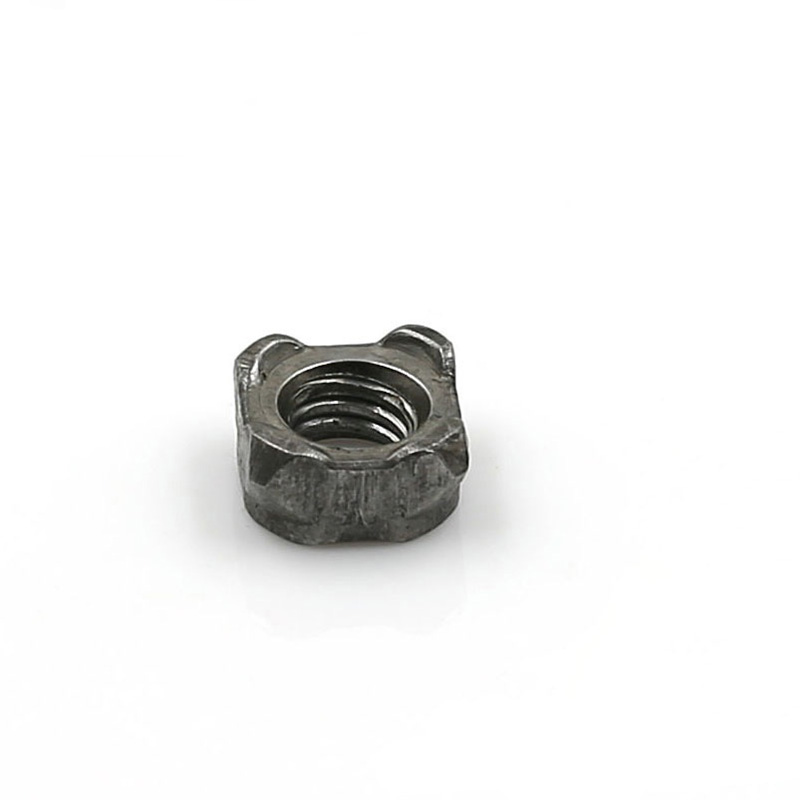

Porca de solda quadrada M8

Você está procurando fixadores profissionais, a mais recente porca de solda quadrada M8 da Xiaoguo® pode ser sua escolha ideal. É adequado para o verso da chapa metálica. Ao instalar fixadores externos, não há necessidade de tocar na parte traseira. É particularmente adequado para gabinetes de tipo fechado.

Modelo:Q 371-1999

Enviar consulta

Descrição do produto

Dimensões padrão e principais

A porca de solda quadrada M8 é produzida em estrita conformidade com a norma DIN 928:2013-12. Esta norma especifica as dimensões e requisitos técnicos para porcas de soldagem quadradas com roscas grossas variando de M4 a M16 e roscas finas variando de 8mm a 16mm. A nota do produto é nota A.

Parâmetro	Valor (mm)	Tolerância
Especificação de thread	M8 × 1,25	-
Largura da borda (s/sw)	14mm	±0,3
Largura diagonal (e)	18mm	±0,6
Espessura total (m1/h)	6,5 mm	±0,3
Diâmetro da cabeça (dk)	12,8 mm	-
Altura do ponto de saliência	1,0 mm	±0,1
Ângulo de ponto côncavo	45°	±5°

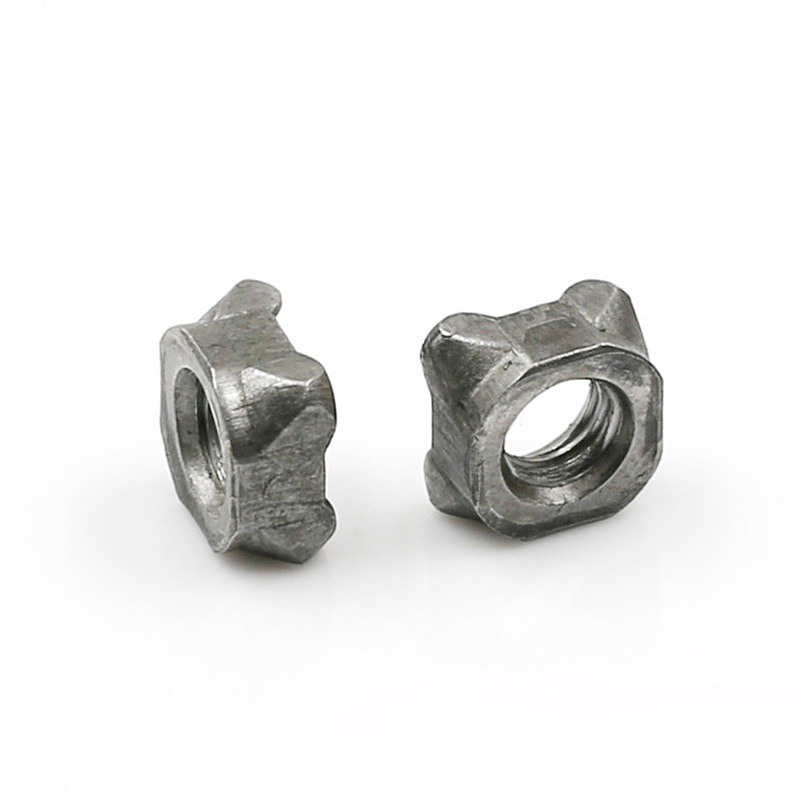

M8 Square Weld Nut

Tipo estrutural

A porca de solda quadrada M8 é dividida em dois tipos dependendo de possuir ou não pino de posicionamento: o tipo sem pino e o tipo equipado com pino.

（1）Não Pilotado

Descrição:

Formato quadrado, com largura dos lados opostos de 14mm. A superfície inferior possui quatro saliências hemisféricas de soldagem distribuídas uniformemente nos quatro cantos, sem pinos-guia. A superfície inferior é plana, com especificação de M8 × 1,25 e precisão de 6H.

Princípio de funcionamento:

Durante a soldagem, o posicionamento é obtido através dos pinos de localização no eletrodo inferior ou dos furos quadrados na peça de trabalho. As quatro saliências derretem simultaneamente durante a soldagem por resistência, formando um núcleo de solda uniforme.

Cenários aplicáveis:

Quando já existe uma porca de solda quadrada M8 no furo quadrado da peça ou quando o posicionamento é confiável,

soldagem manual ou técnicas de soldagem semiautomática podem ser adotadas.

Isto é adequado para aplicações sensíveis ao custo com baixos requisitos de precisão de posicionamento.

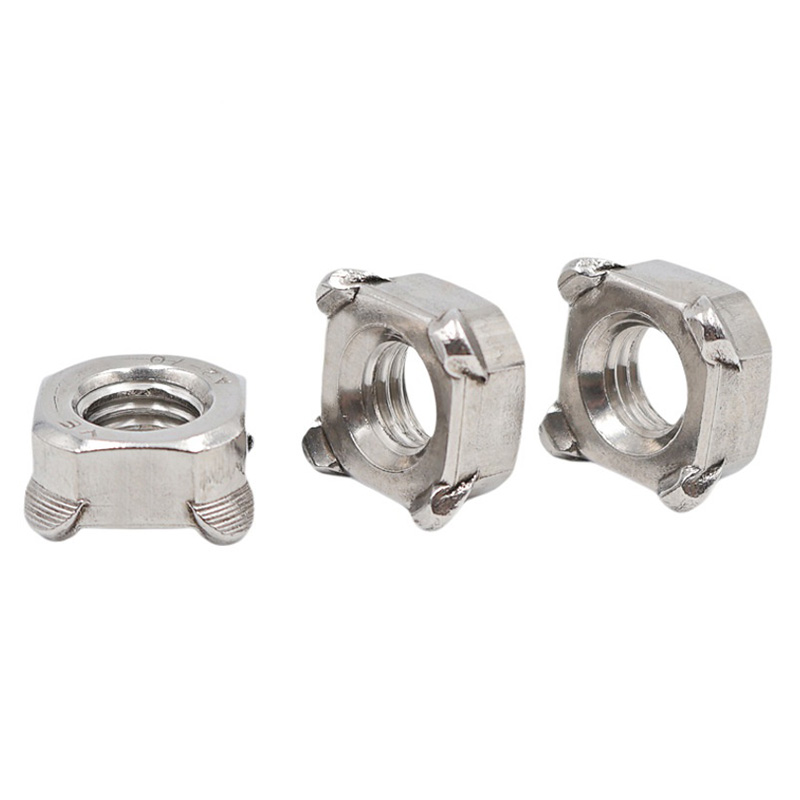

M8 Square Weld Nut

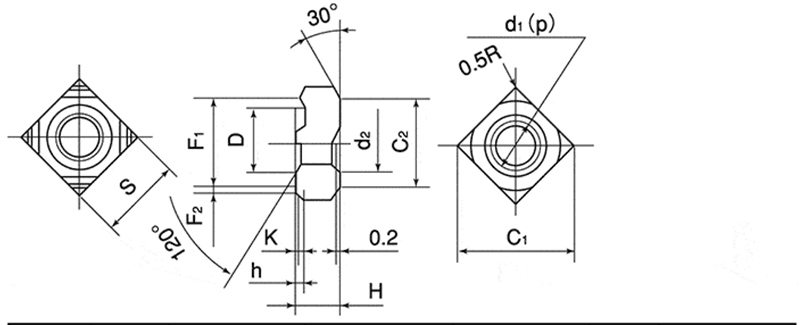

d	p	S		H		h		K	D
Diâmetro nominal	Tom	Dimensão Básica	Tolerância	Dimensão Básica	Tolerância	Dimensão Básica	Tolerância	BasicDimenson(Aproximado）	Dimensão Básica	Tolerância
M4	0.7	9.0	0一0,2	3.2	±0,15	0.8	0一0,2	0.2	7.0	0,1 0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

（2） Pilotado

Descrição:

A forma é quadrada, com a largura dos lados opostos geralmente permanecendo em 14 mm. As quatro saliências de canto na superfície inferior juntamente com o pino guia central estão presentes. O diâmetro do pino guia é normalmente de 9,6 mm ou 11,6 mm (dependendo dos requisitos do cliente). A altura do pino guia é de 1,5 mm, 2,0 mm ou 2,5 mm, correspondendo à espessura do material de base. A rosca é M8 × 1,25, com precisão de 6H.

Princípio de funcionamento:

O pino guia é inserido no orifício de posicionamento pré-perfurado da peça de trabalho para obter um posicionamento preciso e evitar que a porca de solda quadrada M8 se desloque durante a soldagem. Ao mesmo tempo, o pino guia também bloqueia efetivamente a entrada de respingos de soldagem no orifício roscado até certo ponto.

Cenários aplicáveis:

Linha de soldagem robótica automatizada (com altos requisitos de posicionamento)

Quando a peça não possui furos quadrados e é posicionada apenas por furos redondos

Aplicações onde a escória de soldagem precisa ser evitada de bloquear as roscas
