Porcas de solda de projeção quadrada

Características Estruturais

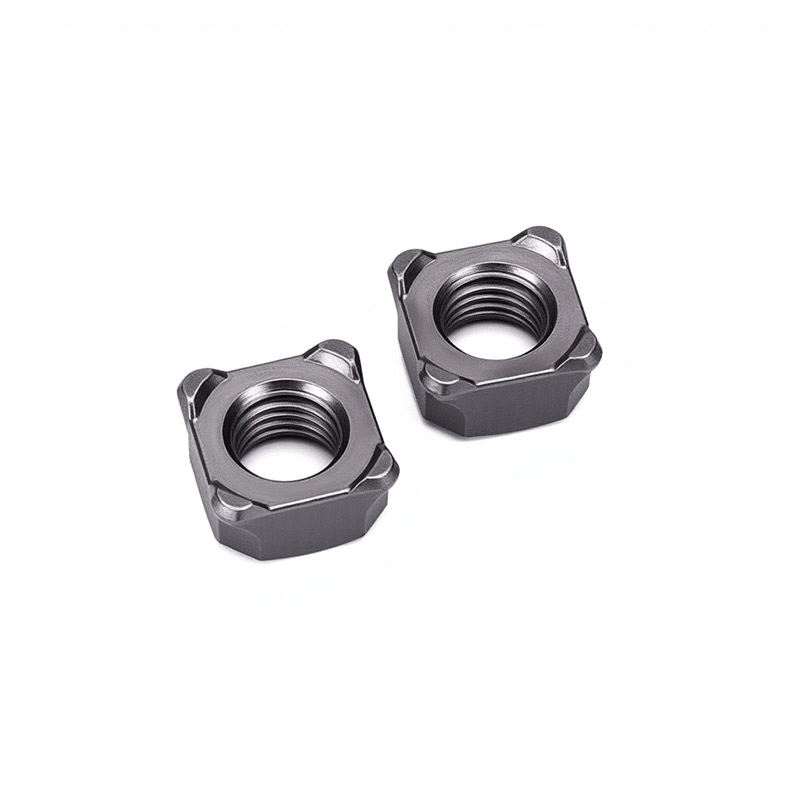

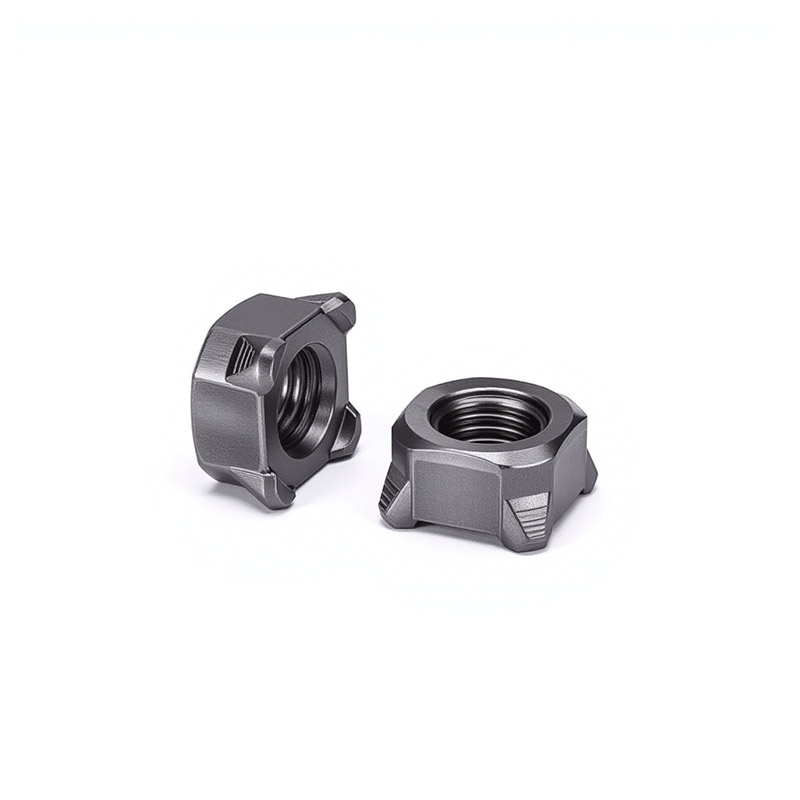

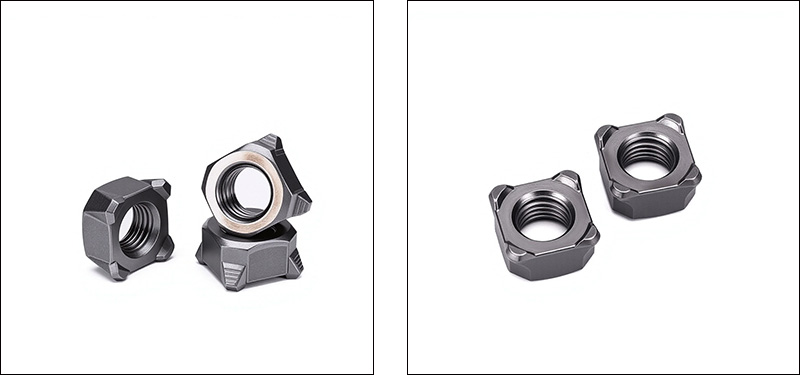

As porcas de solda de projeção quadrada são uma porca quadrada com múltiplas projeções de soldagem na parte inferior. Seu projeto estrutural está centrado em três objetivos principais: confiabilidade de soldagem, posicionamento preciso e desempenho anti-giro.

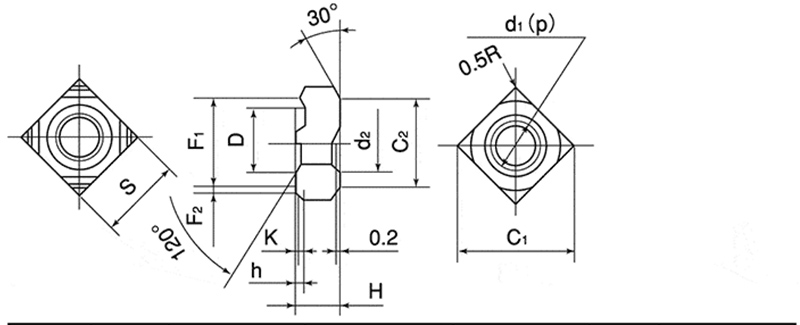

【1】Base quadrada

（1）Forma: Um quadrado perfeito com todos os quatro lados de igual comprimento e todos os quatro cantos em ângulos retos. Ele pode impedir automaticamente a rotação quando se encaixa no orifício quadrado da peça de trabalho.

(2) Largura da borda: por exemplo, M8 tem 14 mm, M10 tem 17 mm. Fornece área de suporte de pressão suficiente para evitar que as porcas fiquem presas no material de base durante a soldagem.

（3）Espessura (altura): Geralmente 6 a 10mm. Ele garante comprimento de engate de rosca suficiente para fornecer resistência à conexão.

【2】Projeto de soldagemações

（1） Quantidade: Distribuída de maneira simétrica de quatro pontos para garantir corrente uniforme e núcleo de solda equilibrado

（2）Posição: Nos quatro cantos da superfície inferior, próximo à borda, para aumentar a estabilidade da soldagem

（3）Formato: Formato esférico ou cônico, com topo liso

（4）Altura: 0,5 ~ 1,2 mm, para garantir contato próximo com o material de base

Largura/diâmetro: aproximadamente 1,5 ~ 2,5 mm

【3】Rosca interna

（1）Especificação da rosca: Métrica M4 a M16, Imperial #6 a 5/8″. Forma uma conexão destacável com os parafusos correspondentes.

（2）Precisão da rosca: 6H (métrica), 2B (imperial). Garante um bom ajuste entre as porcas de solda de projeção quadrada e o parafuso.

（3）Comprimento da rosca: Fornece comprimento de engate da rosca suficiente.

（4） Orientação da rosca: A extremidade de entrada pode ter chanfros para facilitar a inserção do parafuso.

Perguntas frequentes

（1）Para qual método de soldagem as porcas de solda de projeção quadrada são adequadas? Quais são os parâmetros?

O método mais comumente usado é a soldagem por projeção por resistência. Tomemos como exemplo a soldagem de uma porca de aço de baixo carbono M8 em uma placa de aço de baixo carbono de 1,5 mm. Os parâmetros de referência são: corrente 8–11 kA, pressão do eletrodo 2,5–4,0 kN, frequência de soldagem 8–15 ciclos (aproximadamente 0,16–0,3 segundos).

（2）Quais padrões suas porcas de solda de projeção quadrada atendem?

Seguimos rigorosamente a DIN 928 (a norma alemã, a mais utilizada em todo o mundo), ASME B18.1 (a norma americana) e GB/T 13681.2 (a norma nacional chinesa).

（3）Como garantir o desempenho de soldagem das porcas?

O núcleo do desempenho da soldagem é que o teor de carbono deve ser ≤ 0,25%. Realizamos análises espectrais em cada lote de matéria-prima para garantir que a composição química seja qualificada. Ao mesmo tempo, a altura e a forma das saliências são estritamente controladas dentro da faixa de tolerância.
