Parafuso de soldagem de projeção de projeção de face engenhada de precisão

O parafuso de soldagem de projeção de face de projeção de face de precisão é amplamente utilizada na fabricação automotiva para montagem eficiente e confiável. Para os produtos exportados da Xiaoguo®, atender aos padrões internacionais como ISO e DIN é uma prioridade, inclusive para este parafuso. Se você estiver interessado, entre em contato conosco.

Modelo:QC/T 599.1-1999

Enviar consulta

Descrição do produto

Os parafusos de soldagem de projeção de face projetada de precisão seguem tamanhos padrão e especificações de encadeamentos - como roscas métricas ISO (M4, M5, M6, M8, M10) ou encadeamentos unificados (UNC/UNF). As medições importantes incluem tamanho e comprimento da linha, diâmetro de haste, diâmetro da cabeça e espessura e, o mais importante, a forma das projeções (quão altas elas são, seu diâmetro, quantos existem) na parte em que o parafuso é soldado.

Benefícios do produto

A maneira como as projeções são projetadas em um parafuso de soldagem de projeção de face de engenharia de precisão - como um anel ao seu redor ou vários pequenos inchaços - é realmente importante para obter soldas consistentes. Existem designs padrão que funcionam para os usos mais comuns, mas você também pode obter os personalizados.

Na superfície de engenharia de precisão personalizada, os parafusos de soldagem salientes são calibrados profissionalmente e ajustados para se adaptar com precisão a diferentes espessuras do material e padrões de força. Mesmo quando enfrentam materiais difíceis, como ligas de alta resistência e substratos quebradiços, eles podem garantir a estabilidade da conexão e a segurança estrutural para atender às necessidades de engenharia personalizadas.

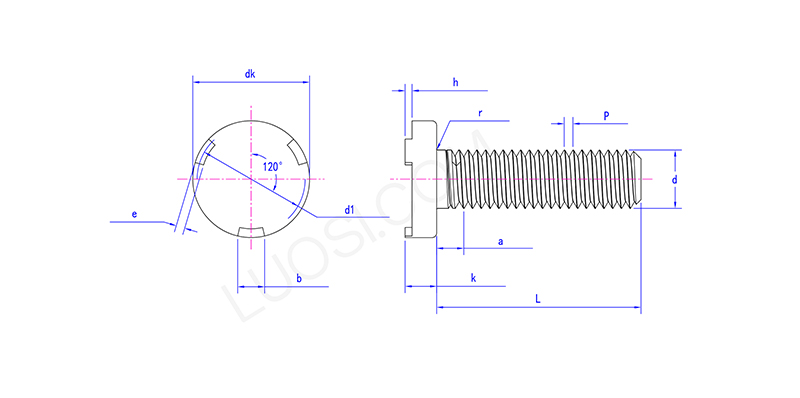

seg	M5	M6	M8	M10
P	0.8	1	1.25	1.5
Dk max	12.4	14.4	16.4	20.4
Dk min	11.6	13.6	15.6	19.6
k max	2	2.2	3.2	4.2
K min	1.6	1.8	2.8	3.8
e max	2.25	2.75	2.25	2.75
E min	1.75	2.25	1.75	2.25
B máx	3.3	4.3	5.6	6.3
B min	2.7	3.7	4.7	5.7
H max	0.8	0.9	1.1	1.3
H min	0.6	0.75	0.9	1.1
d1 max	10	11.5	14	17.5
D1 min	9	10.5	13	16.5
r máx	0.6	0.7	0.9	1.2
R min	0.2	0.25	0.4	0.4
a máx	3.2	4	5	5

Precision Engineered Face Projection Welding Bolt

Inspeção e certificação de qualidade

Para obter soldas consistentes com parafusos de soldagem de projeção de face projetada de precisão, mantenha as superfícies de metal base limpas. Use eletrodos projetados corretamente e em boa forma. Fique atento às configurações de soldagem - corrente, tempo, pressão, tempo de espera. E verifique se as projeções do parafuso são consistentes.

Fazer testes destrutivos regulares, como testes de torque ou cisalhamento, é importante para manter o processo sob controle.
