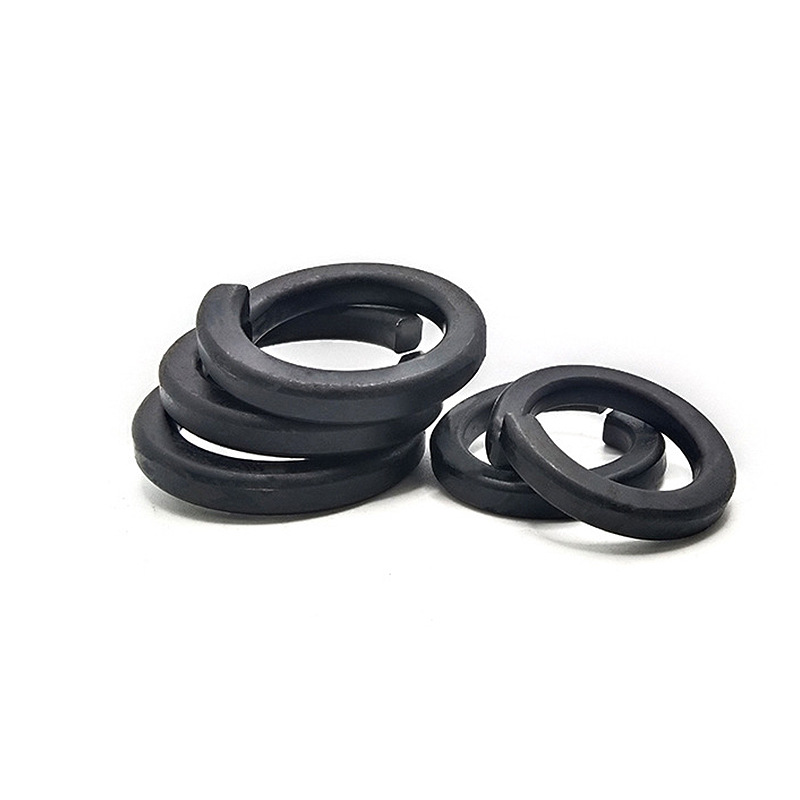

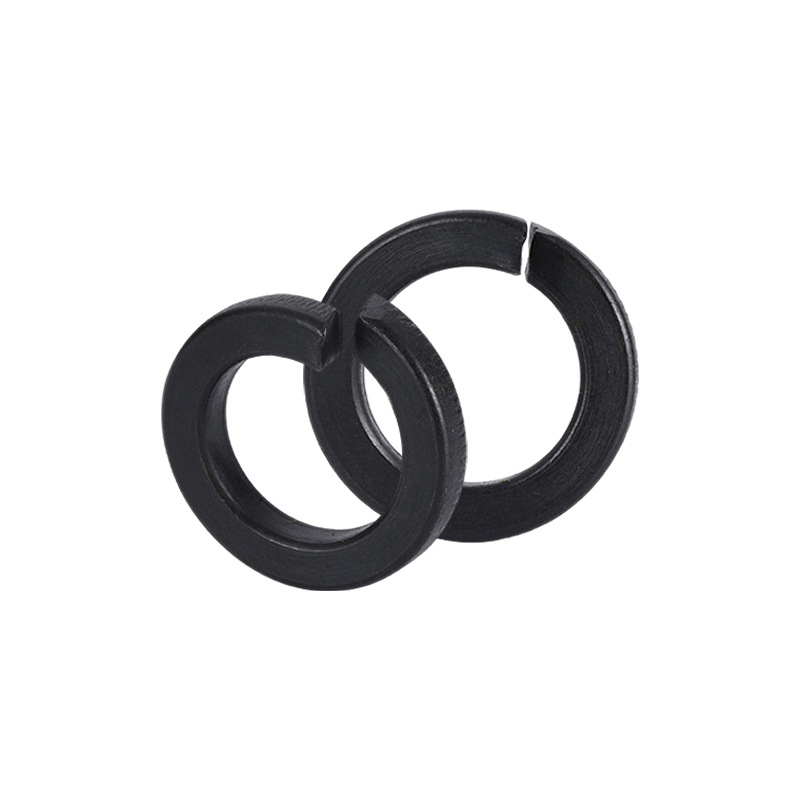

Arruela de bloqueio de anel dividido

Quando muitos clientes compram a arruela de bloqueio de anel dividido Xiaoguo®, geralmente recomendamos que eles também adicionem arruelas planas. Isso aumentará efetivamente a área e evitará que a superfície da peça seja danificada. Forneceremos a você uma solução de correspondência profissional.

Enviar consulta

Descrição do produto

Em máquinas pesadas industriais, as arruelas de pressão com anel dividido são uma forma comum de evitar que os parafusos se soltem. Quando você aperta o fixador, a arruela de pressão dividida fica plana. Ele retorna naturalmente, criando uma força externa contínua. Ao mesmo tempo, suas bordas afiadas cortam a superfície do metal, evitando que o parafuso se solte com o tempo.

【1】 Vantagem principal

（1） Ele mantém os parafusos firmemente no lugar com empurrão contínuo e aderência na superfície.

（2） Simples de instalar e não são necessárias ferramentas especiais.

(3) Adapta-se à maioria dos parafusos e porcas padrão. É fabricado de acordo com padrões comuns, como DIN 127, simplificando o gerenciamento de estoque.

（4） As arruelas de bloqueio de anel dividido são de alta durabilidade. Eles são tratados termicamente para atingir uma dureza de 370–470 HV. Isto permite que resistam a fortes pressões e vibrações frequentes em máquinas pesadas, garantindo uma longa vida útil.

(5) Você pode escolher diferentes acabamentos de superfície, como zincagem padrão ou revestimento de zinco-alumínio (Dacromet). Dessa forma, você obtém o nível certo de proteção contra ferrugem para quaisquer condições que a lavadora enfrente.

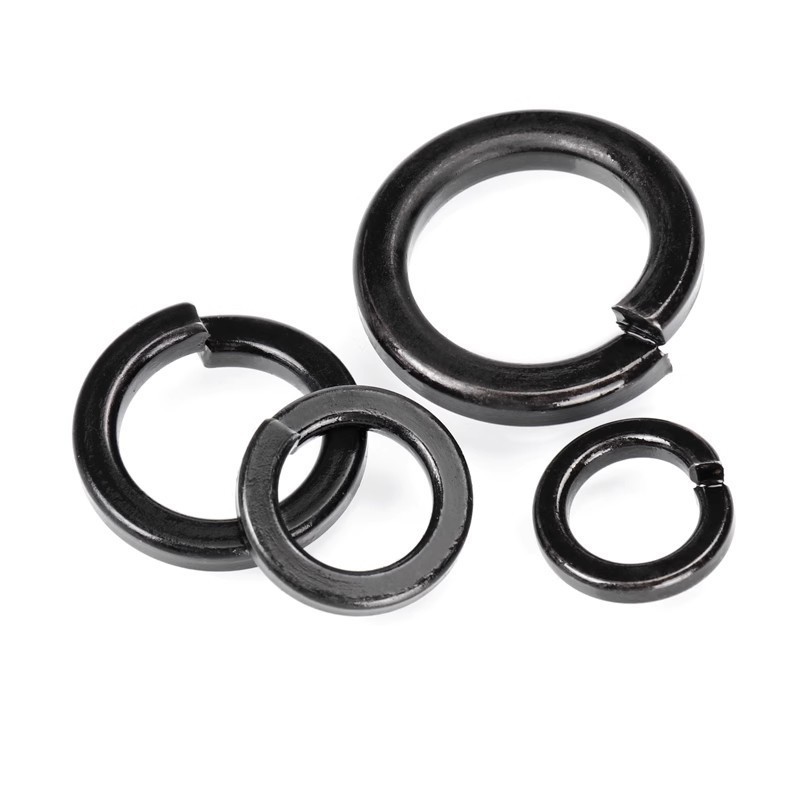

Split Ring Lock Washer

【2】Exemplos de aplicação

(1) Trituradores e trituradores - Neste tipo de equipamento, as arruelas são utilizadas em parafusos importantes para evitar que se soltem devido à rotação desequilibrada e à vibração constante.

(2) Máquinas móveis pesadas - Para equipamentos de construção como escavadeiras, essas arruelas de pressão de anel dividido ajudam a distribuir as cargas dinâmicas e a manter os principais pontos de conexão apertados.

(3) Equipamentos de energia e mineração – Essas lavadoras são adequadas para turbinas eólicas, instalações solares e outros dispositivos de energia limpa, bem como máquinas pesadas de mineração. Eles apertam os parafusos com firmeza e permanecem travados mesmo com vibrações frequentes e expansão térmica.

(4) Maquinário geral – Amplamente aplicado em bombas, compressores e peças mecânicas comuns. Eles podem lidar com vibração do equipamento e pressão de força externa na operação diária.

【3】Dicas de instalação

Ao instalar, coloque a arruela de pressão do anel dividido entre o parafuso, parafuso ou porca e a peça que você está prendendo. Apenas certifique-se de que sua borda afiada fique bem encostada na superfície do metal. Em seguida, aperte-o de acordo com a especificação de torque para obter um bom ajuste. Essas arruelas devem ser usadas apenas uma vez – não as reutilize. Se o fizer, a força de fixação diminui, o que pode causar problemas de segurança e torná-la menos eficaz.

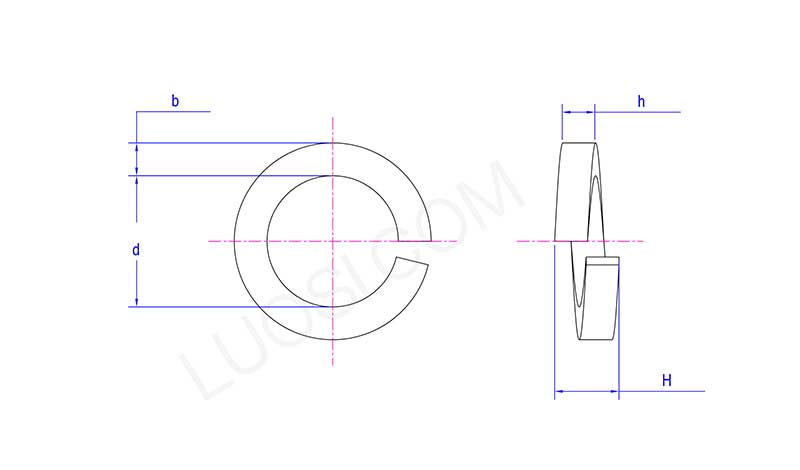

Split Ring Lock Washer

seg	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
dmin	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d máx.	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b máx.	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h máx.	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H máx.	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
