Arruelas de pressão cônicas serrilhadas com dente externo escareado

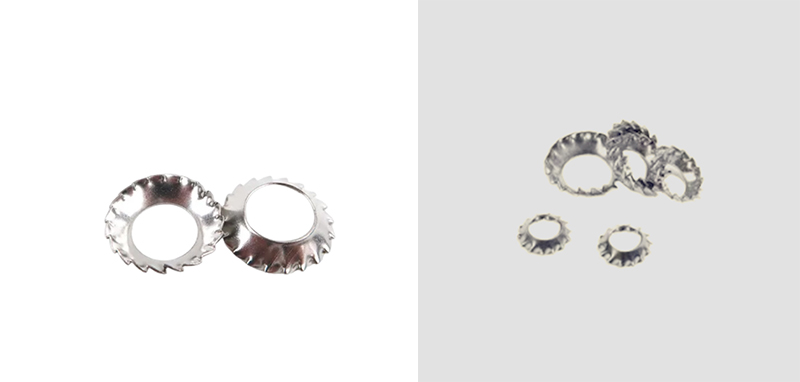

As arruelas de pressão cônicas serrilhadas com dente externo escareado da fábrica Xiaoguo® têm um formato embutido embutido. Quando você os coloca, eles ficam nivelados ou abaixo da superfície da peça, de modo que toda a face externa fica lisa e plana.

Enviar consulta

Descrição do produto

Essas arruelas de pressão cônicas serrilhadas com dente externo escareado são anéis de travamento em formato de cone com perfil afundado e dentes ao redor da borda externa. O formato afundado permite que eles se encaixem perfeitamente nos orifícios de montagem embutidos, de modo que a cabeça do parafuso fique nivelada ou abaixo da superfície da peça. Quando você aperta o parafuso, a parte cônica empurra para trás com uma pressão constante da mola e os dentes externos mordem o material de base. Isso evita que o fixador se solte quando as coisas vibram ou se movem sob carga.

Countersunk External Tooth Serrated Conical Lock Washers

Guia de instalação

Aqui está o guia de instalação das arruelas de pressão cônicas serrilhadas com dente externo escareado. Você pode usá-lo como referência para sua operação.

（1）Especificações de seleção

Combine os diâmetros interno e externo correspondentes das arruelas de pressão cônicas serrilhadas com dente externo escareado com as especificações dos parafusos escareados. As especificações devem ser consistentes para evitar serem muito grandes ou muito pequenas, o que pode afetar o ajuste e o efeito anti-afrouxamento.

（2） Direção de instalação (ponto chave)

Superfície convexa cônica + superfície externa do dente voltada para a cabeça do parafuso

A superfície posterior plana deve estar firmemente fixada à superfície da chapa metálica da peça de trabalho

Não instale na direção inversa. A instalação na direção inversa perderá as funções de pré-aperto elástico e travamento da superfície do dente.

Countersunk External Tooth Serrated Conical Lock Washers

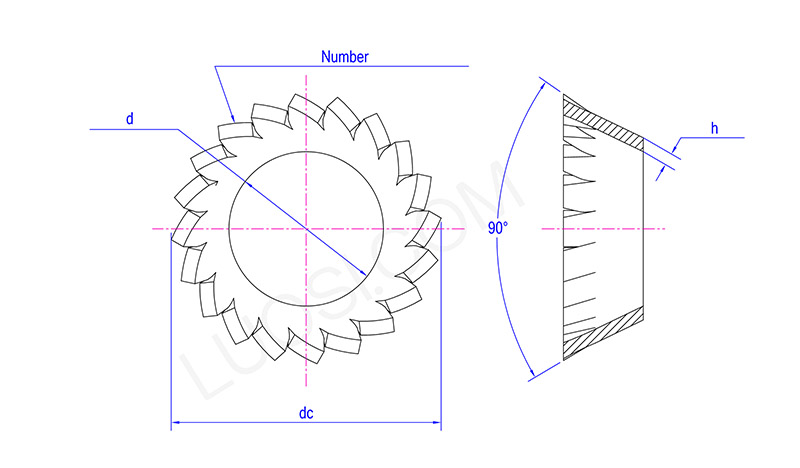

seg	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ16
dmin	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d máx.	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
CC	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Número de dentes mínimo	10	12	12	14	14	16	18	20	26	28	30

(3) Alinhe a arruela corretamente

Deslize as arruelas de pressão cônicas serrilhadas com dente externo escareado no parafuso escareado e, em seguida, coloque todo o conjunto no orifício de montagem. O cone interno da arruela se alinhará para se ajustar ao ângulo da cabeça do parafuso.

(4) Aperte primeiro com a mão

Comece girando o parafuso manualmente. Mantenha-o nivelado contra a lavadora e certifique-se de que esteja reto - sem inclinação.

(5) Aperte com torque padrão

Use uma chave inglesa e aperte com a especificação de torque normal. Aperte apenas o suficiente para achatar um pouco o cone, de modo que dê alguma tensão de mola, e deixe os dentes externos morderem suavemente a superfície.

(6) Algumas coisas a serem observadas

Não aperte demais – siga o torque recomendado. Não use uma chave de impacto para martelá-lo.

Nunca empilhe arruelas – Use apenas uma por parafuso. Empilhá-los cria uma pressão desigual, entorta a arruela e prejudica sua capacidade de travamento.
