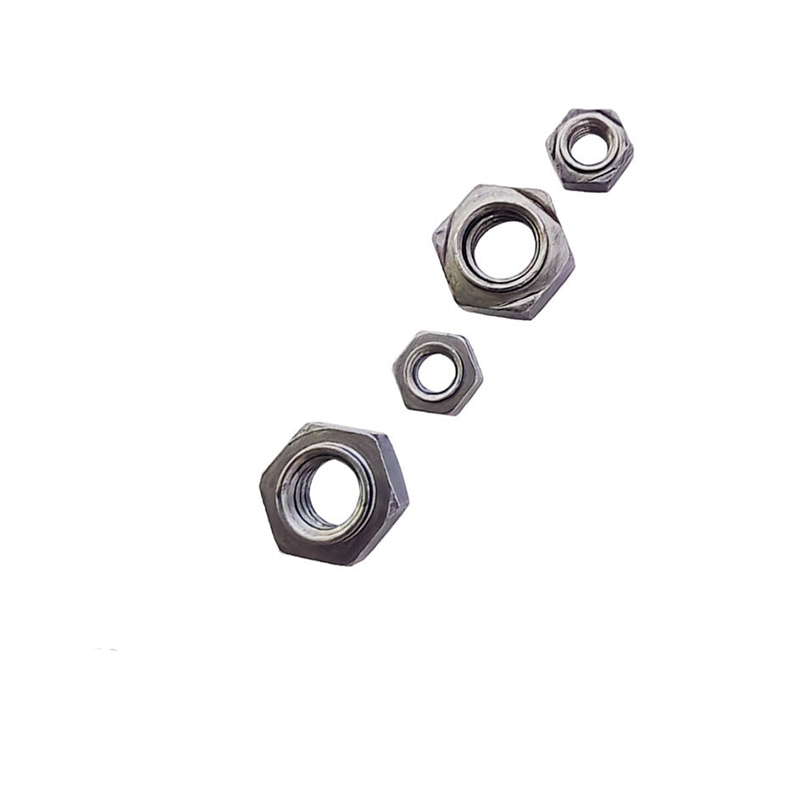

Porcas de solda hexagonal DIN 929

Como fornecedor da China, a Xiaoguo® sempre traz porcas de solda hexagonal DIN 929 de qualidade premium com resistência de conexão extremamente alta e uma estrutura robusta. Os pontos de soldagem não se soltam devido à vibração e são adequados para equipamentos com vibrações frequentes. Antes de comprar, você pode solicitar amostras grátis para teste.

Modelo:JIS B1196-1.1-1982

Enviar consulta

Descrição do produto

O padrão definido pela DIN 929 para porcas de solda hexagonal DIN 929 especifica as especificações de rosca grossa e fina para M3 a M16 e define claramente as principais dimensões, incluindo a largura da borda e a altura da porca. Essas porcas são em sua maioria de precisão grau A e normalmente são feitas de aço com um teor de carbono não superior a 0,25%. Eles podem ser usados em conjunto com parafusos de vários graus de desempenho.

（1）Tabela de tamanho de rosca grossa métrica (unidade: mm)

Especificação de rosca d1	Passo P	Largura máxima dos lados opostos s (máx.)	Altura máxima da porca m (máx.)	Largura diagonal mínima e (min)	Peso por mil peças (kg)
M3	0.5	7.5	3	8.15	0.78
M4	0.7	9	3.5	9.83	1.13
M5	0.8	10	4	10.95	1.73
M6	1	11	5	12.02	2.5
M8	1.25	14	6.5	15.38	5.27
M10	1.5	17	8	18.74	9.58
M12	1.75	19	10	20.91	13.7

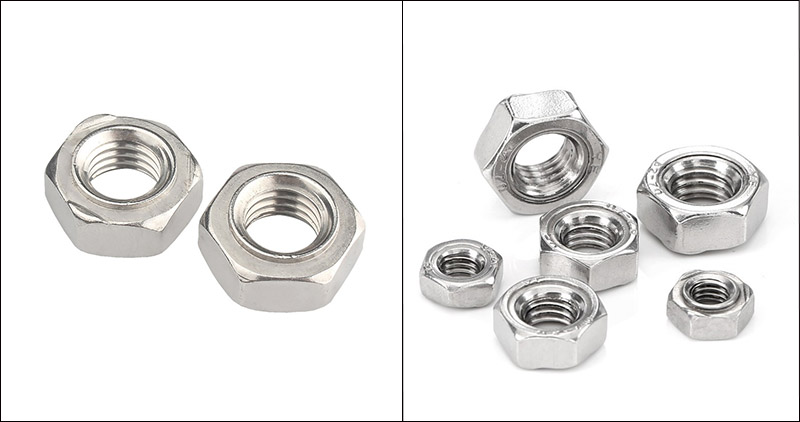

DIN 929 Hexagon Weld Nuts

（2） Especificação de rosca fina

Para aplicações que exigem ajustes mais precisos, as porcas de solda hexagonal DIN 929 também suportam parafusos métricos de rosca fina, com especificações que variam de diâmetro de 8 mm a 16 mm. A seguir estão as combinações de diâmetros e passos para os parafusos de rosca fina selecionáveis:

M8: O passo da linha fina é de 1 mm (a linha grossa padrão tem um passo de 1,25 mm).

M10: O passo da linha fina pode ser de 1 mm ou 1,25 mm (a linha grossa padrão é de 1,5 mm).

M12: O passo da rosca fina pode ser selecionado como 1,25 mm ou 1,5 mm (a rosca grossa padrão é 1,75 mm).

M14 / M16: Fornece roscas de passo fino de 1,5 mm.

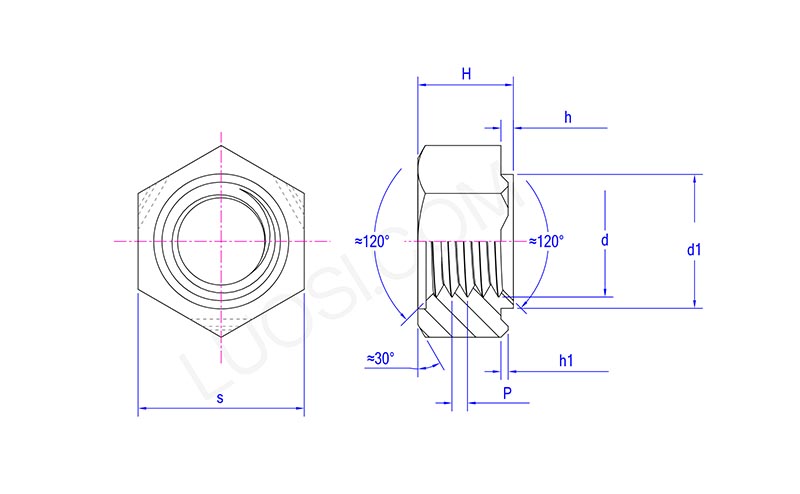

DIN 929 Hexagon Weld Nuts

seg	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
é máx.	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H máx.	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 máx.	6.9	6.9	8.9	10.9	12.9	14.9
d1 minuto	6.7	6.7	8.7	10.7	12.7	14.7
h máx.	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 máx.	0.5	0.5	0.5	0.5	0.7	0.7
h1 minuto	0.3	0.3	0.3	0.3	0.5	0.5

Seleção de materiais

A escolha do material para as porcas de solda hexagonal DIN 929 afeta diretamente seu desempenho de soldagem, resistência mecânica, resistência à corrosão e custo.

（1）Desempenho de soldagem

Para soldagem por resistência a ponto, o teor de carbono do material da porca deve ser ≤ 0,25%. Caso contrário, é provável que ocorram fissuras ou fraturas frágeis na zona afetada pelo calor da soldagem.

O aço de baixo carbono é a melhor escolha, pois possui ampla janela de soldagem, menos respingos e pepita de solda estável.

Ao soldar aço/liga de aço de médio carbono (como 35K, 40Cr), é necessário controlar rigorosamente os parâmetros (corrente, tempo, taxa de resfriamento). Em caso de necessidade deverá ser adotado pré-aquecimento ou resfriamento lento.

O aço inoxidável tem bom desempenho de soldagem, mas precisa ser combinado com o material base do aço inoxidável e eletrodos específicos devem ser usados.

（2） Requisitos de resistência mecânica

Grau 4,8 / 6,8 (aço de baixo carbono): Adequado para conexões gerais de chapa metálica e áreas sem carga.

Grau 8,8 / 10,9 (aço carbono médio/aço liga): Adequado para estruturas que precisam suportar tensões ou vibrações significativas (como chassis de automóveis, assentos).

A2-70 / A4-70 (Aço Inoxidável): A resistência varia entre o grau 6,8 e o grau 8,8, capaz de atender à maioria dos requisitos de carga média.

（3） Ambiente resistente à corrosão

Ambiente interno seco: Aço com baixo teor de carbono + eletrogalvanização é suficiente.

Resistência à umidade externa: Aço de baixo carbono + galvanização por imersão a quente ou revestimento Dacromet.

Alta névoa salina / ambiente marinho: Aço inoxidável 316 (A4-70) ou 304 (A2-70) com tratamento de passivação.

Alimentação/Saúde: Aço inox 304 na sua cor natural.

（4） Controle de Custos

O custo do aço de baixo carbono é o mais baixo, enquanto o custo do aço inoxidável é aproximadamente 2 a 3 vezes maior que o do aço de baixo carbono.

Embora atenda aos requisitos de desempenho, as porcas de solda hexagonal DIN 929 de aço com baixo teor de carbono devem ser preferidas para reduzir o custo de aquisição.
