Porcas de soldagem hexagonal

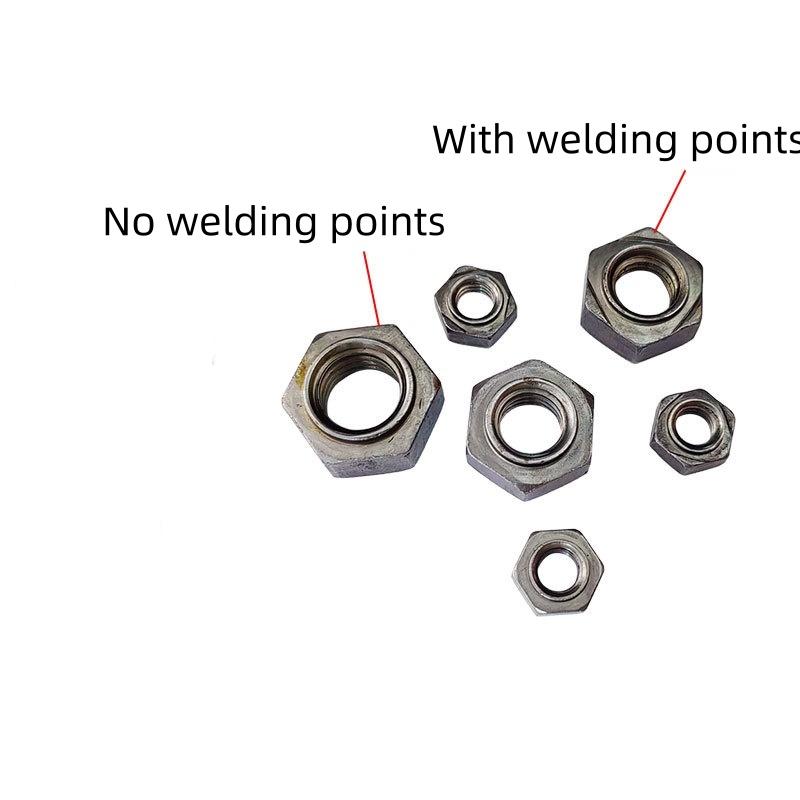

Os pontos de soldagem das porcas de soldagem hexagonal Xiaoguo® têm desempenho anticorrosivo superior em comparação aos fixadores roscados após serem submetidos ao tratamento de superfície. Eles podem ser usados em vários ambientes de trabalho. Produtos especializados podem ser personalizados mediante solicitação.

Enviar consulta

Descrição do produto

A estrutura do pino guia das porcas de soldagem hexagonal refere-se à adição de um pino guia de posicionamento elevado (piloto) no centro da superfície inferior da porca. Em comparação com porcas de soldagem comuns sem pinos-guia, a estrutura com pinos-guia tem as seguintes cinco vantagens principais:

（1） Posicionamento preciso para evitar desvio de soldagem

Os pinos-guia são inseridos nos furos de posicionamento pré-perfurados da peça, conseguindo o posicionamento concêntrico da porca e do furo, evitando assim desvios de soldagem ou inclinação da porca causados por erros de posicionamento.

（2） Prevenir escória de soldagem e proteger a limpeza da rosca

Durante a soldagem por resistência a ponto, ocorre uma pequena quantidade de respingos de metal. O pino-guia se estende até o furo da peça de trabalho, formando uma barreira física que evita efetivamente que respingos de material entrem no furo da rosca. As roscas permanecem limpas após a soldagem.

Hexagon Welding Nuts

（3） Adequado para linhas de produção automatizadas

A estrutura do pino guia é conveniente para a mesa vibratória classificar e alimentar materiais automaticamente. O pino guia pode servir como referência de posicionamento e, quando combinado com uma máquina de solda manual mecânica ou automática, permite soldagem de alta velocidade e alta precisão.

（4） Melhorar a consistência da soldagem

Os pinos-guia garantem que a posição de soldagem de cada porca de soldagem hexagonal seja completamente consistente, eliminando erros aleatórios causados pela colocação manual ou posicionamento do eletrodo. A estabilidade dos parâmetros de soldagem também é melhor.

（5）Reduzir custos gerais

Embora o custo da peça única da porca roscada com pino de retenção seja um pouco superior ao do tipo sem rosca, ela elimina os processos de limpeza da rosca pós-soldagem e ajuste de posição, reduzindo o índice de refugo e os custos de retrabalho. Na produção em massa, o custo geral é realmente menor.

Hexagon Welding Nuts

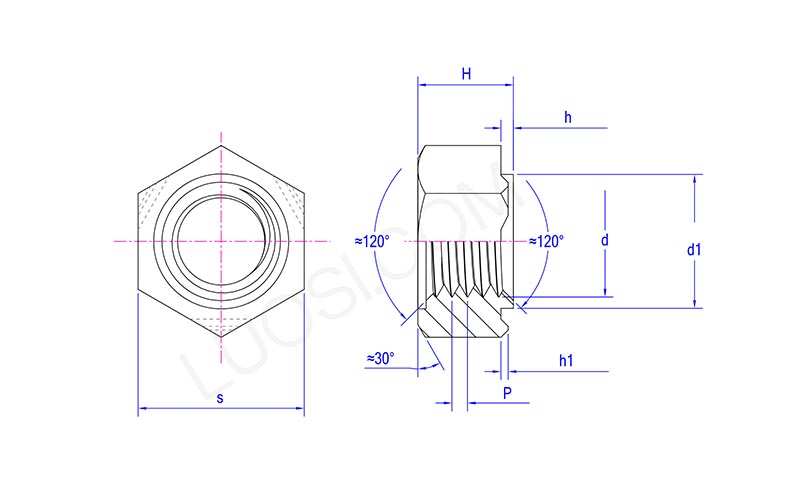

seg	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
é máx.	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H máx.	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 máx.	6.9	6.9	8.9	10.9	12.9	14.9
d1 minuto	6.7	6.7	8.7	10.7	12.7	14.7
h máx.	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 máx.	0.5	0.5	0.5	0.5	0.7	0.7
h1 minuto	0.3	0.3	0.3	0.3	0.5	0.5

Manutenção de thread

（1）Ao montar os parafusos: Primeiro, aperte manualmente 2 a 3 voltas. Após confirmar o alinhamento, utilize uma ferramenta para apertá-los para evitar desalinhamento e danos às roscas.

（2）Controle de torque: Não exceda o torque recomendado para as porcas de soldagem hexagonais (por exemplo, porcas M8 ≤ 30 N·m). Evite rachaduras nos pontos de solda ou afrouxamento da rosca.

（3） Tratamento de bloqueio de rosca: Se respingos de solda entrarem nas roscas, uma torneira pode ser usada para limpá-las. Durante a operação, mantenha o macho perpendicular à porca e insira-o lentamente.

（4）Porca solta: Não pode ser reparada. Ele precisa ser soldado novamente com uma nova porca de soldagem hexagonal em sua posição original ou próxima.
