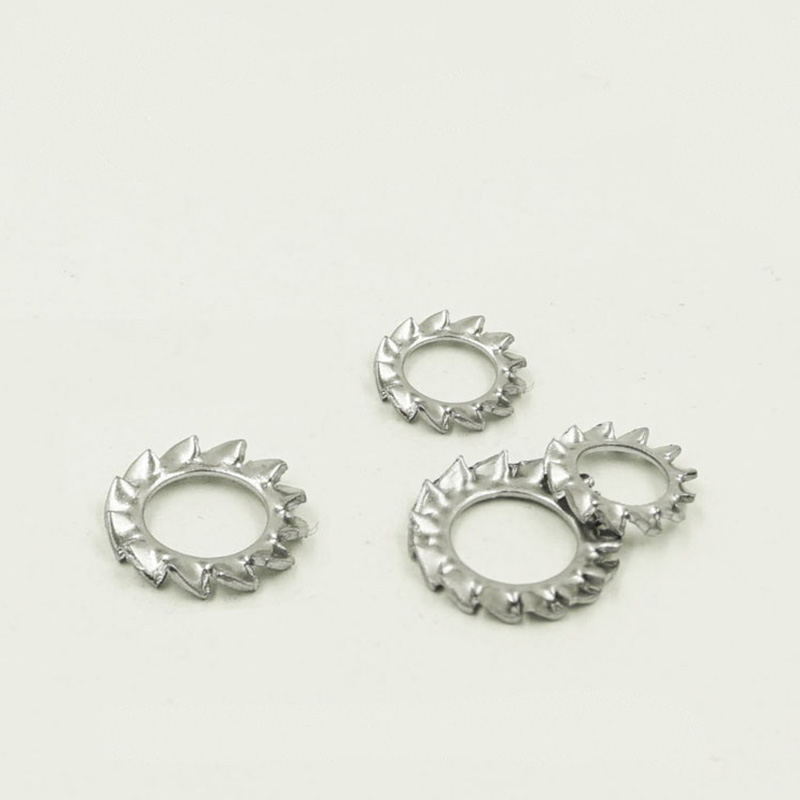

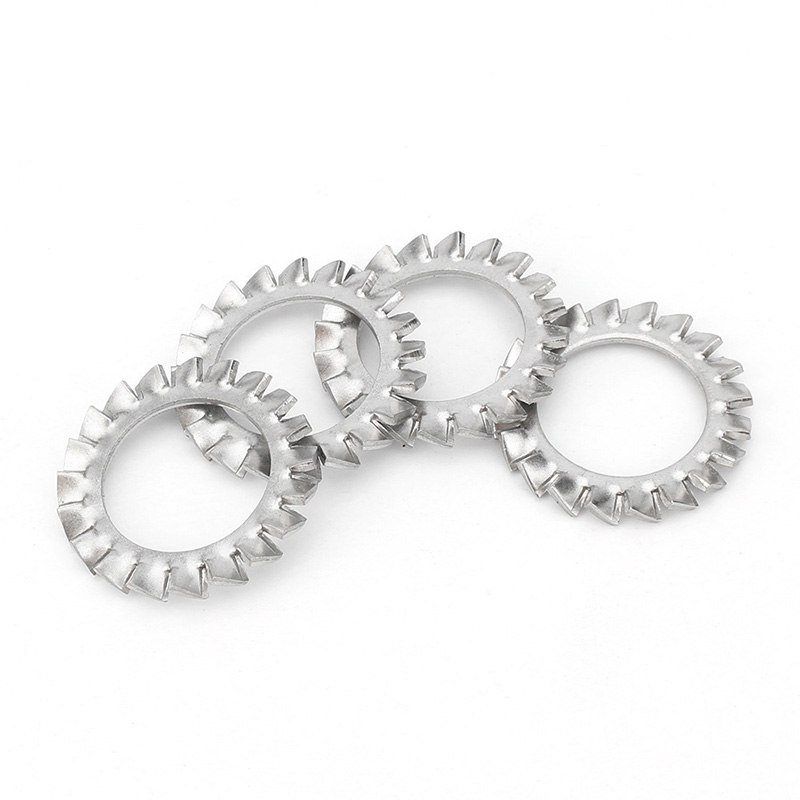

Arruelas de pressão serrilhadas externas

A amostra de arruelas de pressão com serrilhas externas Xiaoguo® pode fornecer um aterramento elétrico benéfico. Os dentes externos da gaxeta podem arranhar a camada de óxido ou revestimento durante o uso, criando um caminho de contato metálico estável, que pode ser usado para a conexão de gabinetes elétricos.

Enviar consulta

Descrição do produto

O material das arruelas de pressão serrilhadas externas determina diretamente sua força de fixação, capacidade de prevenção de ferrugem e ambiente aplicável.

（1）Aço da mola

Classes comuns: 65Mn, C67S, SK5

Dureza: HRC 40–50

Características: A elasticidade é a melhor e a força de mordida é a mais forte; os dentes são afiados e podem penetrar profundamente na superfície do metal; o preço é baixo e a relação custo-desempenho é alta.

Desvantagens: O aço puro tende a enferrujar e requer tratamento de superfície; não é adequado para ambientes úmidos ou corrosivos.

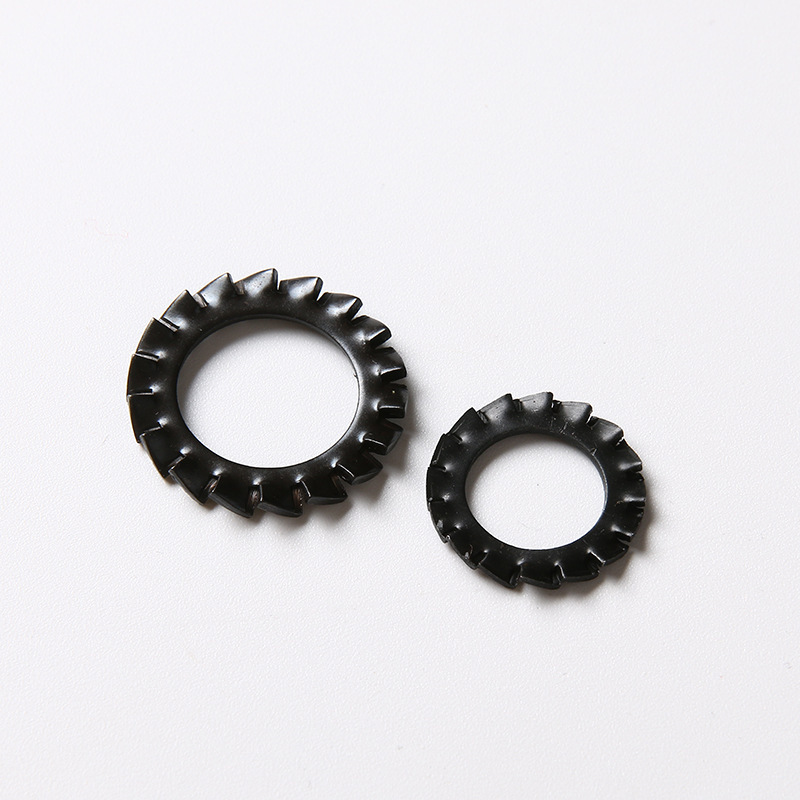

Cenários aplicáveis: As arruelas de pressão serrilhadas externas feitas de aço com mola são adequadas para indústrias em geral, automóveis, montagem mecânica e ambientes internos secos.

Tratamento de superfície de revestimento: Galvanização (interior), Dacromet (exterior)

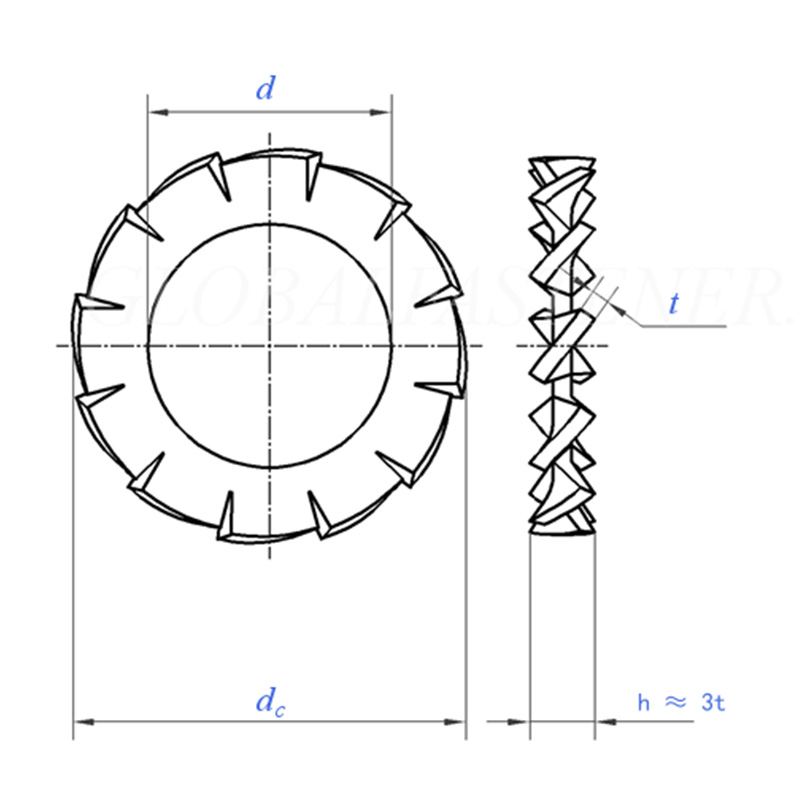

External Serrations Lock Washers

Tamanho		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = tamanho nominal	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	máx.	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
CC	máximo = tamanho nominal	3.6	4.5	5.5	6	7	8	10	11	12.5	15
CC	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Número de dentes	min	9	9	9	9	10	11	11	12	14	14
por 1000 unidadeskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Para diâmetro nominal da rosca		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Tamanho		10.5	13	15	17	19	21	23	25	28	31
d	min = tamanho nominal	10.5	13	15	17	19	21	23	25	28	31
d	máx.	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	máximo = tamanho nominal	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Número de dentes	min	16	16	18	18	18	20	20	20	22	22
por 1000 unidadeskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Para diâmetro nominal da rosca		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

（2）Aço inoxidável

①A2 (aço inoxidável 304)

Dureza: Aproximadamente HRC 25–35 (mais macio que o aço para molas)

Características: Resistência universal à corrosão, boa capacidade de prevenção de ferrugem; inoxidável; não há necessidade de revestimento adicional; a força de mordida não é tão forte quanto a do aço para molas, mas é suficiente para vibrações gerais.

Cenários de aplicação: ambientes úmidos, equipamentos alimentícios, dispositivos médicos, prevenção geral de ferrugem interna e externa

②A4 (aço inoxidável 316)

Dureza: aproximadamente HRC 25–35

Características: Contém molibdênio, mais resistente à corrosão por íons cloreto, resistente à névoa salina, resistente à água do mar, resistente a produtos químicos; O custo é 30-50% superior a 304.

Cenários aplicáveis: As arruelas de pressão serrilhadas externas feitas de aço inoxidável 316 são adequadas para engenharia naval, navios, instalações costeiras e fábricas de produtos químicos.

（3） Bronze fosforoso

Designação: CuSn8, PB

Dureza: Aproximadamente HRC 20–30 (inferior)

Características: Não produz faíscas (à prova de explosão); não magnético; boa condutividade; resistente à corrosão (mas não tão bom quanto 316); baixa resistência, não adequado para cargas elevadas.

Cenários aplicáveis: Ambiente à prova de explosão, aterramento elétrico, instrumentos sensíveis ao magnetismo

（4） Latão

Número do modelo: H62, H65

Dureza: Baixa (aproximadamente HRC 10–20)

Características: Condutivo, condutor de calor; aparência dourada, decorativa; a resistência à ferrugem é média; com baixa resistência, os dentes são propensos ao desgaste.

Cenários aplicáveis: conectores elétricos, hidráulicos, pneumáticos de baixa tensão, montagens decorativas

Perguntas frequentes

（1）Qual é a temperatura máxima para arruelas de pressão serrilhadas externas?

O aço para molas com galvanização é geralmente adequado para temperaturas que variam de -20°C a +120°C; o aço inoxidável A2/A4 pode ser usado até -200°C a +300°C.

（2）Qual material é melhor para aterramento elétrico?

O aterramento requer que os dentes sejam capazes de penetrar na camada de tinta ou óxido para formar um caminho condutor. Podem ser usados aço inoxidável A2/A4 e bronze fosforoso.

（3）As arruelas de pressão serrilhadas externas têm propriedades magnéticas?

O aço para molas é magnético, enquanto o aço inoxidável A2/A4 quase não tem magnetismo (pode ter magnetismo fraco após processamento a frio) e o bronze fosforoso e o latão são completamente não magnéticos.
