Arruelas de pressão cônicas serrilhadas com dente externo

Pré-carga de mola cônica

As arruelas de pressão cônicas serrilhadas com dentes externos apresentam formato de prato raso (cônico) em seu estado livre e possuem certa altura natural.

Quando a operação de aperto começou, a arruela foi empurrada para dentro do recesso e a estrutura cônica foi gradualmente achatada.

A arruela achatada, apesar de comprimida, sempre se esforça para retornar ao seu formato cônico original, gerando continuamente uma força axial resiliente.

Esta força elástica atua entre a cabeça do parafuso e a peça, mantendo uma pré-carga constante para a rosca e compensando pequenas folgas causadas por dilatação térmica, desgaste ou deformação do material.

Bloqueio mecânico de dente externo

Há uma fileira de dentes radiais afiados na circunferência externa das arruelas de pressão cônicas serrilhadas com dentes externos.

Quando a arruela é achatada, esses dentes externos penetram na superfície da peça de trabalho, criando vários engates mecânicos.

Após a mordida dos dentes, equivale a adicionar resistência anti-rotação entre a arruela e a peça de trabalho.

Este mecanismo de travamento mecânico pode resistir eficazmente ao afrouxamento causado por vibração, choque e cargas dinâmicas.

Ajuste embutido escareado

A superfície cônica das arruelas de pressão cônicas serrilhadas com dente externo corresponde à superfície cônica da cabeça do parafuso escareado padrão.

Após a instalação, a arruela é totalmente inserida no recesso da peça de trabalho e a cabeça do parafuso fica nivelada ou ligeiramente abaixo da superfície da peça de trabalho.

Isso garante que a superfície de montagem seja lisa e plana, sem saliências, e não cause desconforto ao toque, não interfira com outros componentes e não afete o engrenamento entre os dentes e a peça de trabalho.

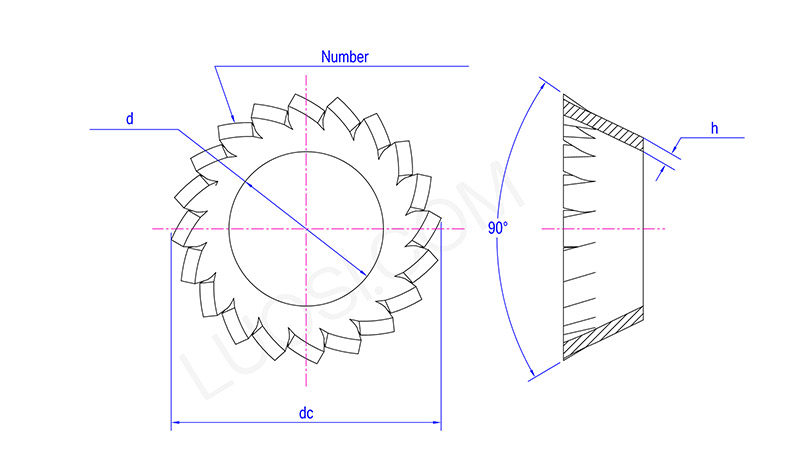

seg	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ16
dmin	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d máx.	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
CC	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Número de dentes mínimo	10	12	12	14	14	16	18	20	26	28	30

Perguntas frequentes respondidas

（1） A dureza e o torque são estáveis?

Todas as arruelas cônicas serrilhadas com dentes externos são fabricadas com tratamento térmico. A dureza, a elasticidade e o torque de travamento são mantidos estáveis ​​para pedidos em lote.

（2）Você fornece amostras grátis?

R: Podemos oferecer amostras padrão gratuitas, o comprador só precisa arcar com o custo do frete.

（3）Qual é o seu MOQ para tamanhos padrão e personalizados?

Os tamanhos padrão suportam pequenos pedidos de teste. Itens personalizados não padronizados precisam de MOQ pequeno, aceitamos pedidos de amostra e produção em massa.
