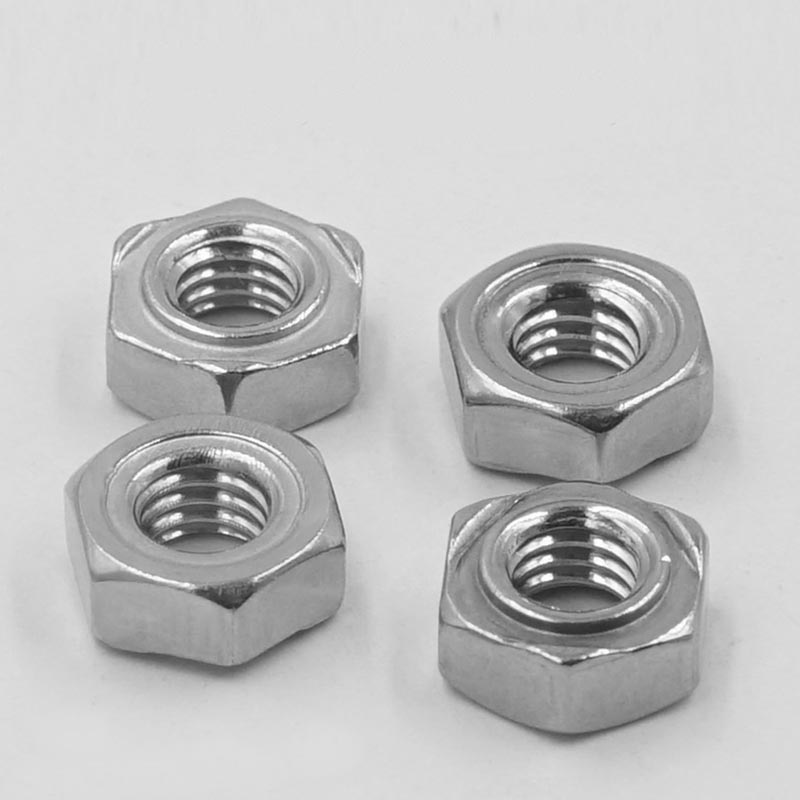

Porcas sextavadas de solda

Compre imediatamente Xiaoguo® Hex Weld Nuts. Essas porcas apresentam três saliências de soldagem distribuídas uniformemente na parte inferior. A corrente é concentrada, o núcleo da solda é estável e as porcas nunca se soltarão após a soldagem. Isto evita efetivamente o problema de desvio da porca durante o processo de soldagem.

Modelo:JIS B1196-1.1-1982

Enviar consulta

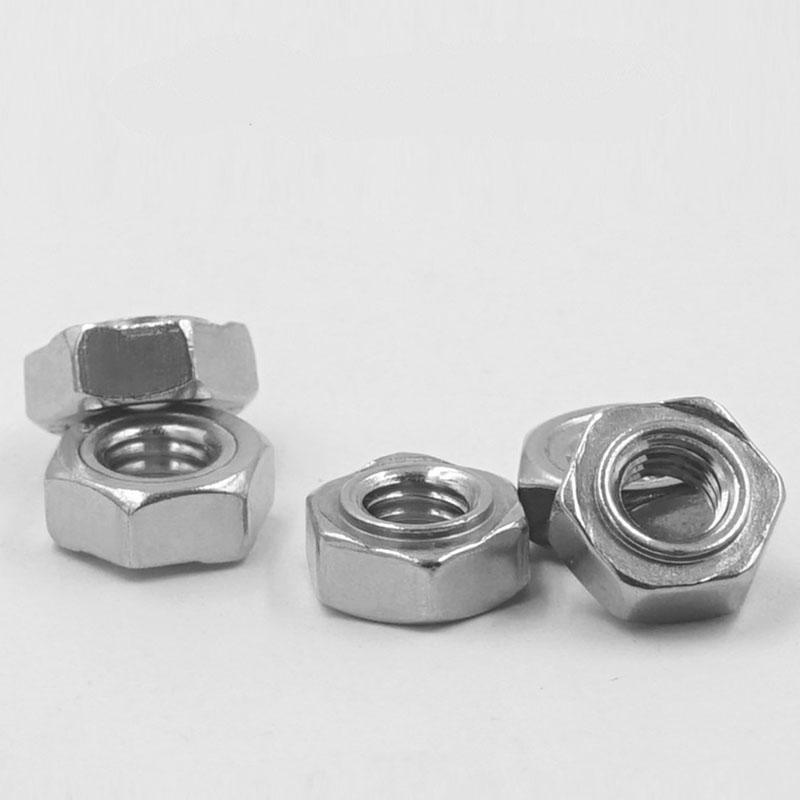

Descrição do produto

As porcas sextavadas de solda são um tipo de fixador especializado que atende à norma DIN 929. Eles apresentam formato hexagonal e três saliências de soldagem na parte inferior (algumas com pinos de posicionamento). Eles são fixados permanentemente em chapas de metal por meio de soldagem por pontos de resistência e fornecem um furo roscado interno de alta resistência para conexões de parafusos subsequentes. Sua principal característica é que eles nunca se soltam após a soldagem. As porcas sextavadas de solda são amplamente utilizadas em indústrias como automóveis, chapas metálicas e moldes. Eles também são empregados em locais onde porcas normais não podem ser usadas ou onde é necessária uma conexão roscada firme e permanente, servindo como um ponto fixo de conexão de rosca interna.

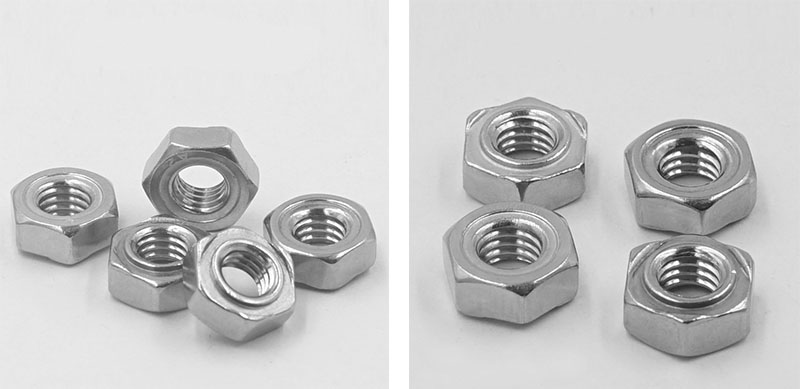

Hex Weld Nuts

Características estruturais

O projeto estrutural da Hex Weld Nut é centrado em três objetivos principais: confiabilidade da soldagem, precisão de posicionamento e facilidade de montagem.

【1】Forma hexagonal

（1）Forma: hexágono regular. As dimensões dos lados opostos atendem à norma DIN 929. Pode ser apertado com uma chave aberta normal ou uma chave de caixa, sem a necessidade de ferramentas especiais.

（2）Largura lateral oposta: especificações diferentes têm dimensões diferentes. Por exemplo, M6 tem 11 mm, M8 tem 14 mm e M10 tem 17 mm. Forneça área de contato suficiente para a chave.

（3） Altura total: Geralmente 0,8 a 1,0 vezes o diâmetro nominal da rosca. Garanta o comprimento de engate da rosca e forneça resistência à conexão.

Hex Weld Nuts

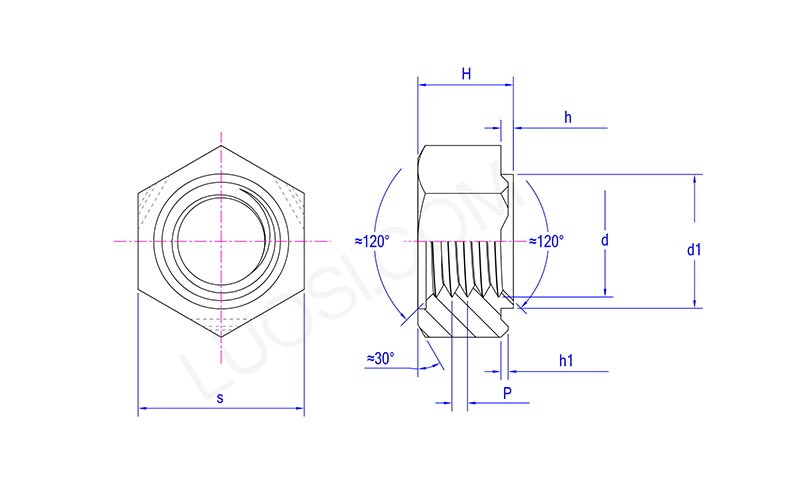

seg	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
é máx.	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H máx.	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 máx.	6.9	6.9	8.9	10.9	12.9	14.9
d1 minuto	6.7	6.7	8.7	10.7	12.7	14.7
h máx.	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 máx.	0.5	0.5	0.5	0.5	0.7	0.7
h1 minuto	0.3	0.3	0.3	0.3	0.5	0.5

【2】Projeções de soldagem inferiores

（1）Quantidade: 3 peças (distribuídas uniformemente a 120°). Três pontos determinam um plano, garantindo que a porca sextavada de solda esteja firmemente em contato com o material de base. Mesmo que a superfície da peça de trabalho seja ligeiramente irregular, ainda é possível garantir uma soldagem confiável.

（2）Posição: Na borda da superfície inferior, para melhorar a estabilidade da soldagem.

（3）Formato: Esférico ou cônico, com topo liso. Durante a soldagem por resistência, a corrente é concentrada e prioriza a fusão para formar um núcleo.

（4）Altura: 0,5 - 1,0 mm (valores específicos dependem da especificação e espessura da placa). Garanta um contato firme com o material de base e forneça volume de fusão suficiente.

【3】Pino guia de posicionamento (piloto, estrutura opcional)

（1）Diâmetro do pino guia: menor que o furo pré-perfurado da peça de trabalho (por exemplo, M8 para φ9,6 mm ou φ11,6 mm)

(2) Altura do pino guia: 1,5 ~ 2,5 mm (selecionado de acordo com a espessura da placa)

【4】Rosca interna

（1）Especificações da rosca: Rosca grossa métrica M3 a M16 (rosca fina disponível), Imperial UNC 1/4″ a 5/16″

（2） Precisão da rosca: 6H (métrico), 2B (imperial)

（3）Comprimento da rosca: Fornece comprimento de engate da rosca suficiente

（4） Orientação da rosca: A extremidade da entrada pode ter chanfro
