Arruelas de pressão com dentes serrilhados

As arruelas de pressão com dentes serrilhados da fábrica Xiaoguo® são compactas e fáceis de armazenar, e funcionam bem em espaços de instalação estreitos. Sugerimos que você faça pedidos em grandes quantidades, o que facilita a manutenção do estoque e também oferece melhores preços unitários.

Enviar consulta

Descrição do produto

1）Preciso usar uma chave dinamométrica ao instalar arruelas de pressão com dentes serrilhados?

É altamente recomendado usar. Basta apertar de acordo com o torque padrão recomendado para parafusos ou porcas.

（2） Como podemos evitar que a junta arranhe a superfície da peça de trabalho?

Os próprios dentes irão morder a superfície e mesmo os menores arranhões não podem ser completamente evitados.

（3） O que acontecerá se a arruela for apertada demais?

O aperto excessivo achatará os dentes completamente, fazendo com que a arruela perca sua elasticidade e o efeito anti-afrouxamento diminua drasticamente.

（4） Preciso limpar a superfície antes de instalar arruelas de pressão com dentes serrilhados?

Sim. O óleo, limalha de ferro, tinta ou camada de óxido na cabeça do parafuso/base da porca e na superfície da peça de trabalho devem ser removidos.

Lock Washers with Serrated Toothed

A instalação adequada das arruelas de pressão com dentes serrilhados é fundamental para garantir seu efeito anti-afrouxamento e condutividade elétrica.

（1） Limpe as superfícies de contato

Remova óleo, limalha de ferro, tinta ou camadas de óxido da parte inferior dos parafusos ou porcas e das superfícies das peças de trabalho.

（2）Confirme a direção da lavadora (mais importante)

A superfície do dente deve ficar voltada para a superfície de contato da cabeça do parafuso ou porca, e a superfície plana deve ficar voltada para a parte externa da peça de trabalho.

A inversão da instalação resultará em: Os dentes não poderão encaixar, perdendo completamente a função anti-afrouxamento.

(3) Instale a arruelaColoque as arruelas de pressão com dentes serrilhados sob a cabeça do parafuso ou porca e mantenha-as alinhadas no meio do parafuso.

(4) Aperte primeiro manualmente. Torça o parafuso ou porca manualmente até que a arruela toque levemente a superfície da peça. Os dentes não morderão totalmente neste momento.

(5) Aperte com torque padrão Use uma chave de torque para apertar o parafuso e a porca de acordo com os requisitos de torque padrão. Os dentes da arruela afundarão na superfície por conta própria durante o aperto, não há necessidade de ajustar o torque novamente.

(6) Verificação após a instalaçãoSe for usado para aterramento elétrico, teste a resistência entre o parafuso e a peça de trabalho com um multímetro após apertar para garantir uma condutividade estável. O valor da resistência deve estar próximo de 0 Ω.

Lock Washers with Serrated Toothed

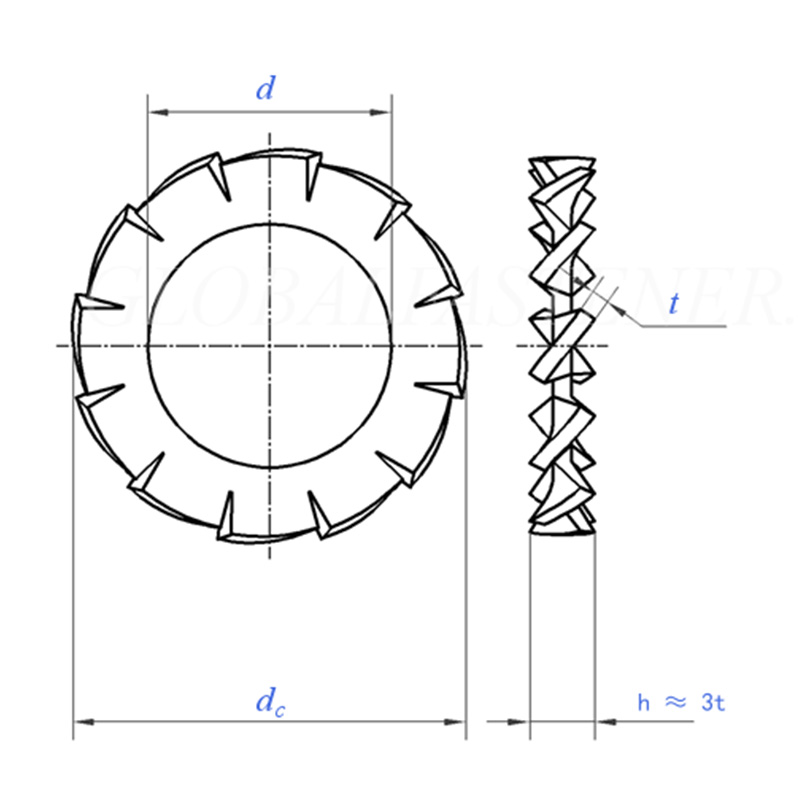

Tamanho		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = tamanho nominal	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	máx.	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
CC	máximo = tamanho nominal	3.6	4.5	5.5	6	7	8	10	11	12.5	15
CC	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Número de dentes	min	9	9	9	9	10	11	11	12	14	14
por 1000 unidadeskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Para diâmetro nominal da rosca		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Tamanho		10.5	13	15	17	19	21	23	25	28	31
d	min = tamanho nominal	10.5	13	15	17	19	21	23	25	28	31
d	máx.	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	máximo = tamanho nominal	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Número de dentes	min	16	16	18	18	18	20	20	20	22	22
por 1000 unidadeskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Para diâmetro nominal da rosca		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
