Arruelas de pressão serrilhadas externas M3

As arruelas de pressão serrilhadas externas M3 produzidas pela fábrica Xiaoguo® possuem boa capacidade de reutilização. Se os dentes externos das arruelas estiverem levemente desgastados após o uso, elas poderão ser reutilizadas em locais não críticos, dependendo da situação.

Enviar consulta

Descrição do produto

Embora as arruelas de pressão serrilhadas externas M3 sejam pequenas em tamanho, elas possuem uma ampla gama de aplicações. Com sua estrutura compacta, força de travamento confiável e condutividade, desempenha um papel importante em muitos campos.

（1）Robôs, máquinas de precisão

Fixação por parafusos para equipamentos de alta precisão e alta vibração, como juntas de robôs industriais, suportes de motores e módulos lineares

（2） Eletrônicos de consumo

A estrutura dos telefones celulares, os suportes dos motores dos drones, as estruturas de suporte para dispositivos VR/AR, as estruturas internas dos controladores de jogos, etc., todos esses pontos de conexão miniaturizados e de alta resistência

（3）Nova indústria de energia

As arruelas de pressão serrilhadas externas M3 são usadas em cenários-chave em estações de carregamento, como módulos elétricos, módulos de baterias de armazenamento de energia e inversores fotovoltaicos, onde são necessárias resistência à corrosão e resistência à vibração.

（4） Móveis e materiais de escritório

Medidas anti-afrouxamento para a ligação entre a base e o encosto de cadeiras de escritório, estantes metálicas, vitrines, luminárias, etc. durante os processos de desmontagem e montagem

（5） Equipamento óptico e fotográfico

Os mecanismos de ajuste interno, suportes de lentes, fixadores de pan-tilt, etc. de instrumentos de precisão exigem conexões de pequeno porte e alta resistência

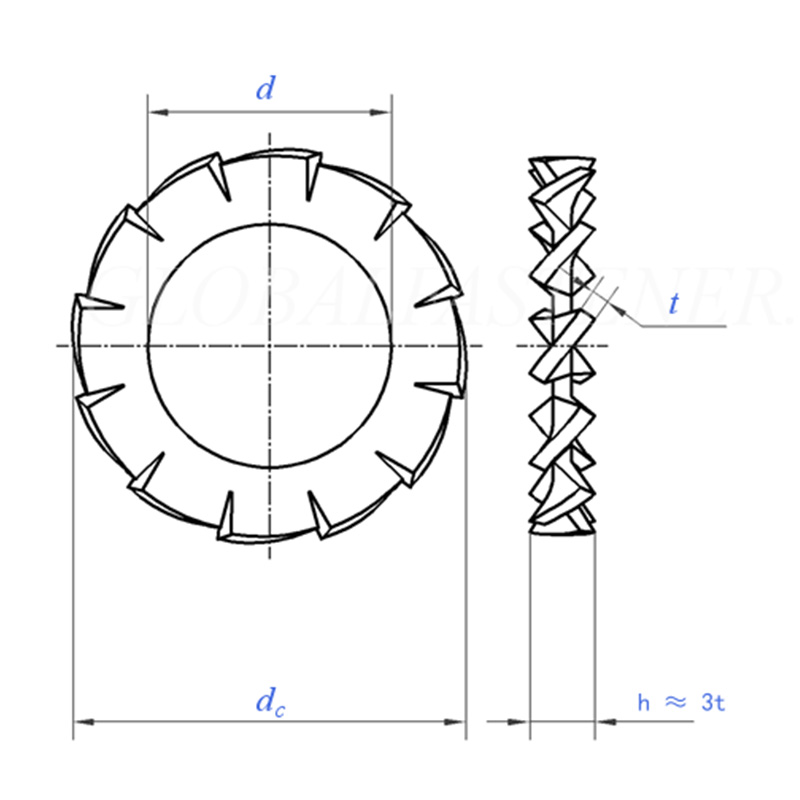

M3 External serrations Lock Washers

Tamanho		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = tamanho nominal	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	máx.	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
CC	máximo = tamanho nominal	3.6	4.5	5.5	6	7	8	10	11	12.5	15
CC	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Número de dentes	min	9	9	9	9	10	11	11	12	14	14
por 1000 unidadeskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Para diâmetro nominal da rosca		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Tamanho		10.5	13	15	17	19	21	23	25	28	31
d	min = tamanho nominal	10.5	13	15	17	19	21	23	25	28	31
d	máx.	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	máximo = tamanho nominal	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Número de dentes	min	16	16	18	18	18	20	20	20	22	22
por 1000 unidadeskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Para diâmetro nominal da rosca		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

Principais pontos fortes

As arruelas de pressão serrilhadas externas M3 podem ser usadas em muitos cenários, principalmente devido às suas diversas características fortes.

（1） Antivibração e anti-afrouxamento

As arruelas de pressão serrilhadas externas M3 são uma ferramenta profissional para resistir à vibração. Sua estrutura dentária externa é projetada especificamente para “evitar que os fixadores se soltem em ambiente vibratório”, principalmente em equipamentos com cargas dinâmicas e movimento contínuo.

（2） Aterramento elétrico

Os dentes afiados podem penetrar facilmente na camada de óxido ou revestimento da superfície do metal, criando um caminho elétrico estável.

（3）Amigável ao espaço

Para o interior de equipamentos de precisão, as arruelas de pressão serrilhadas externas M3 podem ser instaladas diretamente abaixo da cabeça do fixador, ocupando quase nenhum espaço adicional.

（4） Opções de materiais estão disponíveis

As pessoas podem escolher diferentes materiais com base no ambiente de aplicação específico. O aço para molas tem alta resistência e o aço inoxidável é resistente à ferrugem, tornando-o adequado para vários cenários.

M3 External serrations Lock Washers
