Arruela de pressão serrilhada externa

A arruela de pressão serrilhada externa produzida pela fábrica Xiaoguo® possui excelente resistência ao choque e desempenho anti-afrouxamento. Quando usados, os dentes externos ficarão embutidos na cabeça do parafuso e na superfície da peça de trabalho, evitando assim que o parafuso se solte.

Enviar consulta

Descrição do produto

As arruelas de pressão serrilhadas externas são juntas anti-afrouxamento com dentes ao redor da borda externa. Os dentes se estendem radialmente a partir do círculo externo da arruela.

Quando você aperta parafusos ou porcas, esses dentes externos prendem-se à superfície da peça. Aumenta o atrito e forma uma trava mecânica, para que o fixador não se solte facilmente.

Comparado com arruelas de travamento de dente interno, o estilo de dente externo se ajusta melhor a peças com tamanho externo maior. Ele distribui a pressão uniformemente e proporciona um efeito de travamento constante. A junta dentada interna é usada principalmente sob as cabeças de parafusos menores, enquanto a arruela de pressão serrilhada externa é usada principalmente sob as porcas ou para fixadores com cabeças maiores.

Princípio de funcionamento

Outer Serrated Lock Washer

O princípio de funcionamento da arruela de pressão serrilhada externa é bastante simples. Depende principalmente de duas coisas:

（1）Os dentes cravam diretamente na superfície de contato.

Esse tipo de arruela possui um círculo de dentes afiados em sua borda externa. Quando você aperta parafusos ou porcas, os dentes são pressionados em duas superfícies que se tocam: a parte inferior da cabeça do parafuso ou porca e a superfície da peça instalada.

Depois que os dentes afundam, ele funciona como um anel de farpas sob o fixador. Se o parafuso começar a se soltar naturalmente, esses dentes o manterão firme e impedirão que ele gire.

（2） A própria arruela fornece elasticidade.

A arruela de pressão serrilhada externa não está completamente plana; tem um certo grau de elasticidade por si só. Depois de apertado, fica achatado, mas o material sempre quer voltar à sua forma original, por isso exerce continuamente uma força ascendente. Essa força aumenta o atrito entre as roscas, diminuindo a probabilidade de o parafuso se soltar.

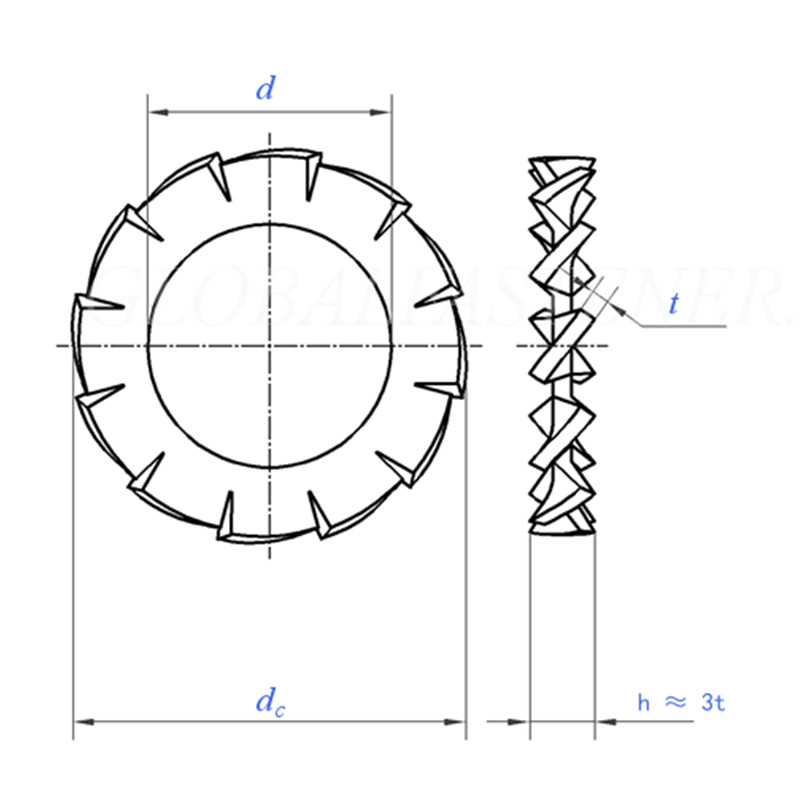

Outer Serrated Lock Washer

Tamanho		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = tamanho nominal	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	máx.	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
CC	máximo = tamanho nominal	3.6	4.5	5.5	6	7	8	10	11	12.5	15
CC	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Número de dentes	min	9	9	9	9	10	11	11	12	14	14
por 1000 unidadeskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Para diâmetro nominal da rosca		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Tamanho		10.5	13	15	17	19	21	23	25	28	31
d	min = tamanho nominal	10.5	13	15	17	19	21	23	25	28	31
d	máx.	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	máximo = tamanho nominal	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Número de dentes	min	16	16	18	18	18	20	20	20	22	22
por 1000 unidadeskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Para diâmetro nominal da rosca		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

（1）Qual é a diferença entre a arruela de pressão serrilhada externa e as arruelas de pressão dentadas internas?

Versão de dente externo:Os dentes são dispostos no círculo externo, cabem em fixadores com cabeças relativamente grandes.

Versão interna do dente: Os dentes estão no círculo interno, com uma borda externa lisa e lisa. Este estilo combina perfeitamente com parafusos com cabeças pequenas.

（2）Vocês fornecem amostras para teste?

Sim. Amostras de estoque de tamanho padrão são gratuitas (os custos de envio são suportados pelo cliente) e o prazo de entrega é de 2 a 5 dias.

（3） Qual é o MOQ e o prazo de entrega para pedidos em grandes quantidades?

Para especificações padrão, o MOQ é geralmente de 1.000 a 5.000 peças por especificação. O prazo de entrega é de aproximadamente 15 a 25 dias. O aço inoxidável ou o revestimento Dacromet podem demorar um pouco mais.
