Arruelas de pressão dentadas serrilhadas externas

Compre as arruelas dentadas serrilhadas externas Xiaoguo®, que são altamente adequadas para fixadores de grande porte. Os dentes externos das arruelas proporcionarão uma área de travamento maior quando usados com fixadores de grande porte, resultando em um efeito mais confiável.

Enviar consulta

Descrição do produto

Os tipos de arruelas dentadas serrilhadas externas são classificadas principalmente com base em aspectos como estrutura do formato do dente, resistência ao suporte de carga e funções especiais.

（1）DIN 6798

O padrão DIN 6798 é a especificação mais amplamente utilizada para arruelas dentadas serrilhadas externas e consiste principalmente em três formas:

①Anel de travamento serrilhado externo

Os dentes ficam no anel externo e estão dispostos de forma sobreposta, proporcionando a maior área de contato.

②Anel de travamento serrilhado interno

Os dentes estão no anel interno e são adequados para parafusos de cabeça pequena.

③Anel de travamento cônico com nervuras

Estrutura cônica, ângulo escareado de 90°

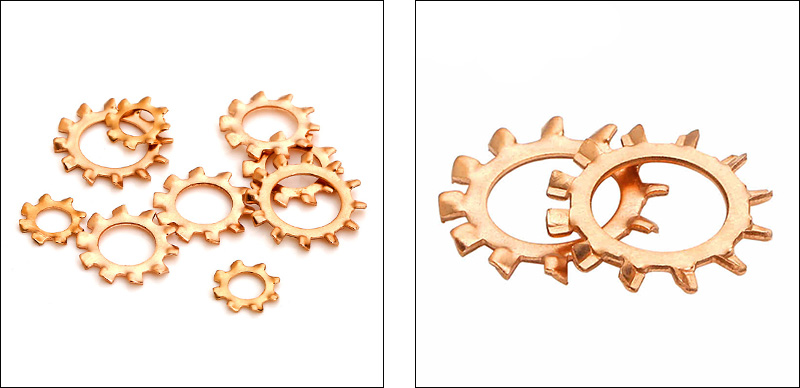

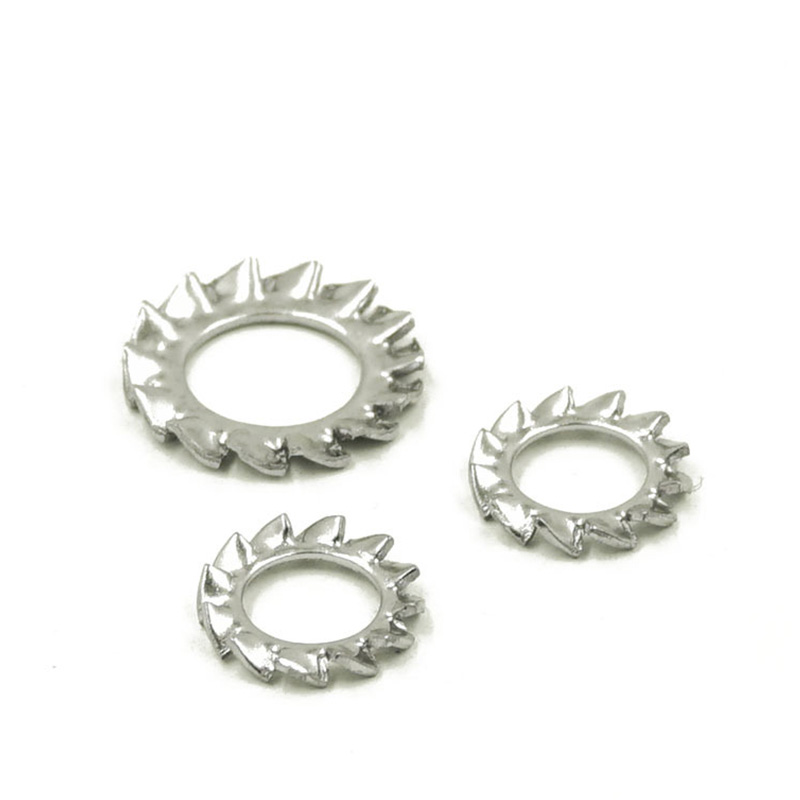

Outer Serrated Toothed Lock Washers

（2）BW vs EOW

De acordo com a classificação de resistência à carga, as arruelas dentadas serrilhadas externas são divididas em tipo padrão e tipo para serviço pesado.

① Tipo padrão BW

Possui profundidade de dente regular, adapta-se ao uso industrial normal e trabalhos de montagem comuns. Usos comuns: produtos eletrônicos, máquinas em geral, equipamentos de automação.

② Tipo de serviço pesado EOW

Possui dentes mais profundos e melhor desempenho anti-solto, adequado para locais com forte vibração e carga pesada. Usos comuns: peças automotivas, máquinas de alta vibração, projetos de construção e estruturas de aço.

（3） Função Especial

①Sobreposição EOW

Uma estrutura dentária sobreposta especial, especialmente projetada para aplicações com torque relativamente fraco. Comparado ao tipo de dente externo comum, é adequado para superfícies de apoio irregulares, possui uma área de contato maior e favorece a distribuição de carga.

②Banda grande/estreita

De acordo com os requisitos de diferentes espaços de aplicação, (RDEFL/RDIFL) e (RDIFS) são fornecidos para atender às diversas demandas de área de contato.

③Arruela de dentes duplos RDD

Ambas as superfícies interna e externa são serrilhadas, adequadas para aplicações onde são necessários requisitos mais elevados de anti-afrouxamento.

Perguntas frequentes

（1） As arruelas de travamento dentadas serrilhadas externas são eficazes contra altas vibrações?

Sim, a junta dentária externa é mais adequada para ambientes de alta vibração do que a junta dentária interna, pois possui uma área de contato maior entre os dentes e um engate mais profundo.

（2） Os dentes danificarão materiais macios como alumínio ou plástico?

Isso mesmo. Os dentes afiados cavarão em materiais mais macios e deixarão amassados ou até mesmo rachaduras. Para peças de alumínio, você pode colocar uma arruela plana entre a arruela de pressão e a peça de trabalho para desempenhar um papel de amortecimento. É melhor escolher arruelas dentadas internas ou usar uma arruela plana maior.

（3） Qual é a dureza típica das arruelas dentadas serrilhadas externas de aço para mola?

Após o tratamento térmico, a dureza é geralmente HRC 40–50 (aproximadamente 400–530 HV).

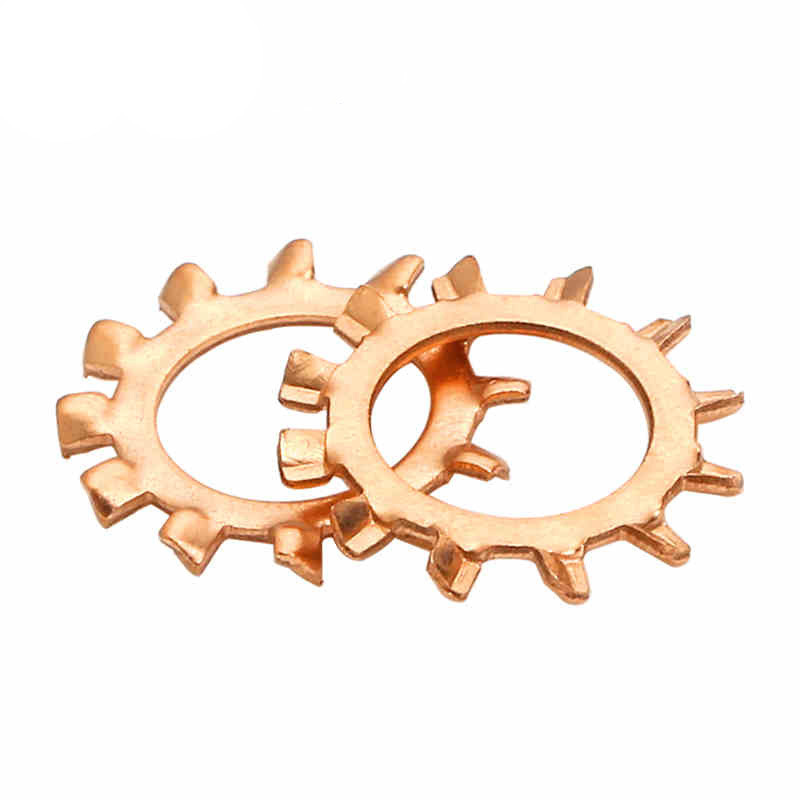

Outer Serrated Toothed Lock Washers

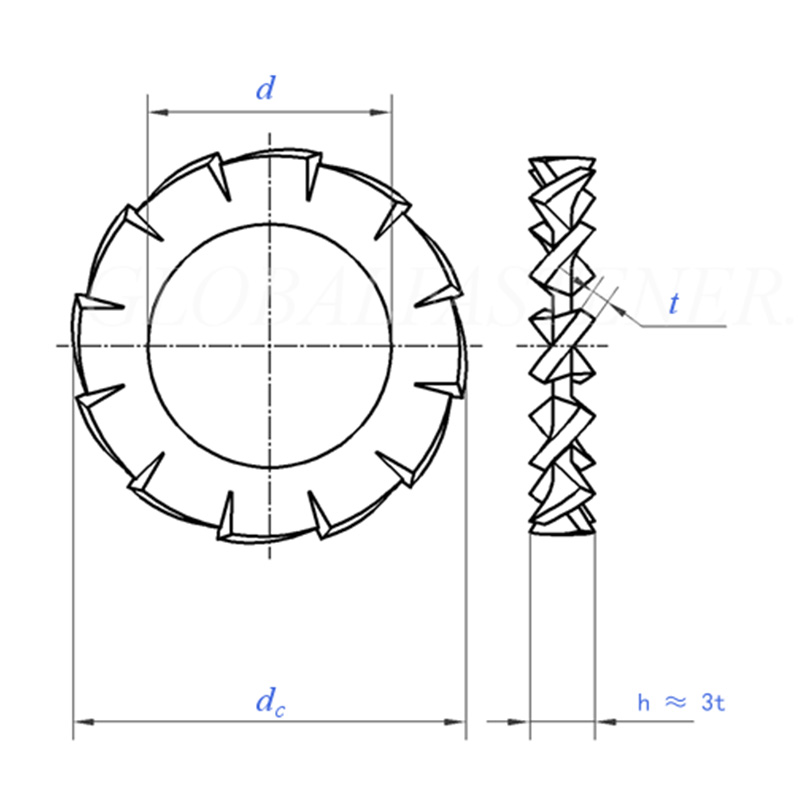

Tamanho		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = tamanho nominal	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	máx.	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
CC	máximo = tamanho nominal	3.6	4.5	5.5	6	7	8	10	11	12.5	15
CC	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Número de dentes	min	9	9	9	9	10	11	11	12	14	14
por 1000 unidadeskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Para diâmetro nominal da rosca		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Tamanho		10.5	13	15	17	19	21	23	25	28	31
d	min = tamanho nominal	10.5	13	15	17	19	21	23	25	28	31
d	máx.	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	máximo = tamanho nominal	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Número de dentes	min	16	16	18	18	18	20	20	20	22	22
por 1000 unidadeskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Para diâmetro nominal da rosca		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
