Arruelas dentadas internas padrão

Para parafusos com cabeça pequena, adquirir as arruelas dentadas internas padrão Xiaoguo® é a escolha ideal. O design interno do dente garante que todos os dentes possam entrar em contato com a cabeça do parafuso, conseguindo assim um travamento eficaz.

Enviar consulta

Descrição do produto

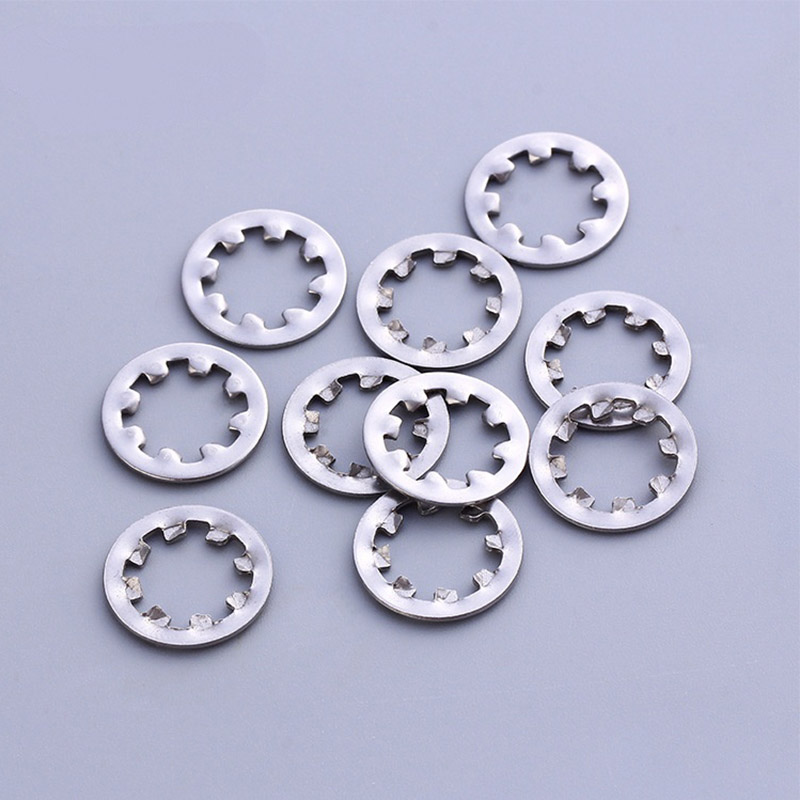

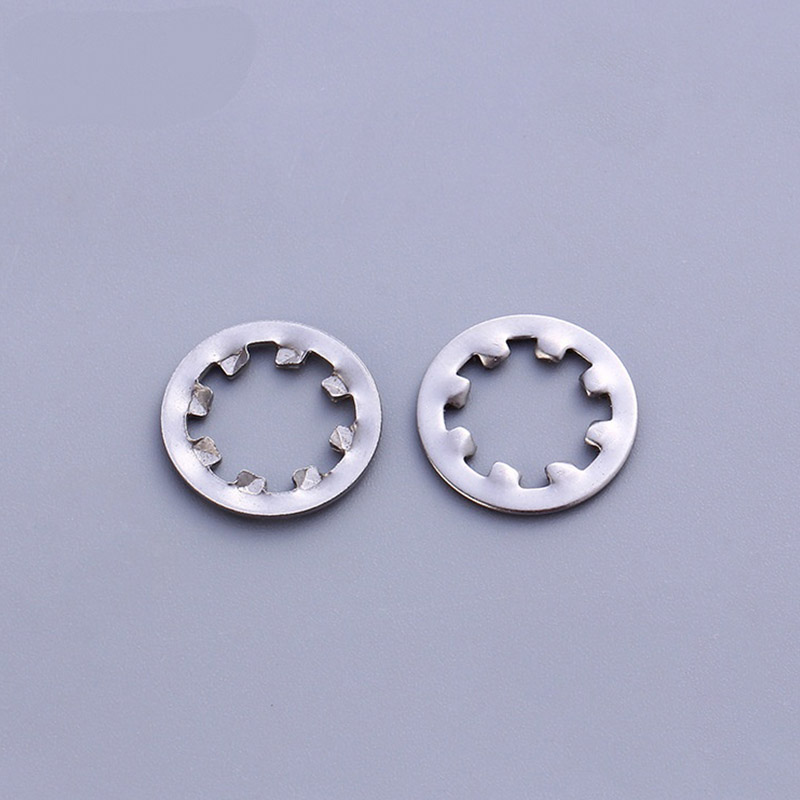

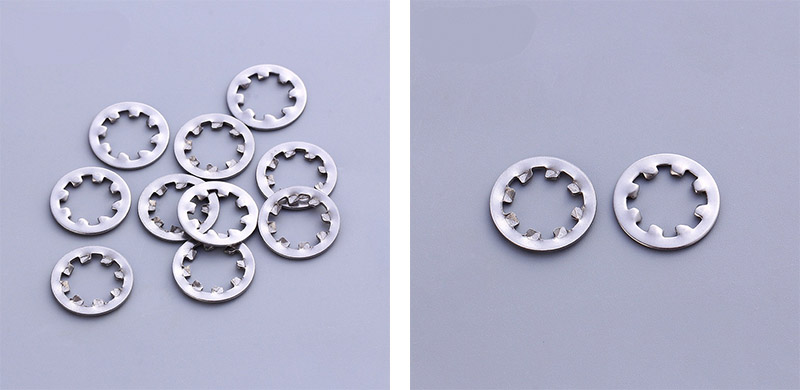

As arruelas dentadas internas padrão são um tipo de arruela anti-afrouxamento, com estruturas semelhantes a dentes dispostas internamente em sua superfície. Seu formato é um anel de metal fino, com um anel dentado afiado no meio e um círculo externo liso e plano. Ao apertar o parafuso, esses dentes serão incorporados na cabeça do parafuso e na superfície do componente do equipamento, contando com a força de atrito e a força de mordida para evitar que o parafuso se solte. Em termos simples, uma “trava” é adicionada entre a cabeça do parafuso e a superfície do componente do equipamento, evitando que o parafuso se solte durante a operação do equipamento devido à alta frequência de vibração.

Princípio de funcionamento

O princípio de funcionamento da junta de arruelas dentadas internas padrão é bastante simples. Baseia-se principalmente em duas funções: "engate dos dentes + pressão elástica" para evitar o afrouxamento.

（1） Ranger de dentes

O anel interno das arruelas dentadas internas padrão possui uma série de dentes afiados. Quando o parafuso ou porca é apertado, estes dentes penetrarão nas duas superfícies de contato:

A superfície inferior (superfície metálica) da cabeça do parafuso/porca

A superfície da peça de trabalho (às vezes até penetrando na camada de tinta ou óxido)

Uma vez inseridos os dentes, é como se um anel de “mini-dispositivos de bloqueio” tivesse sido colocado sob a cabeça do parafuso. Se o parafuso tentar girar sozinho, esses dentes irão prendê-lo firmemente e impedir que ele se mova, evitando assim o afrouxamento.

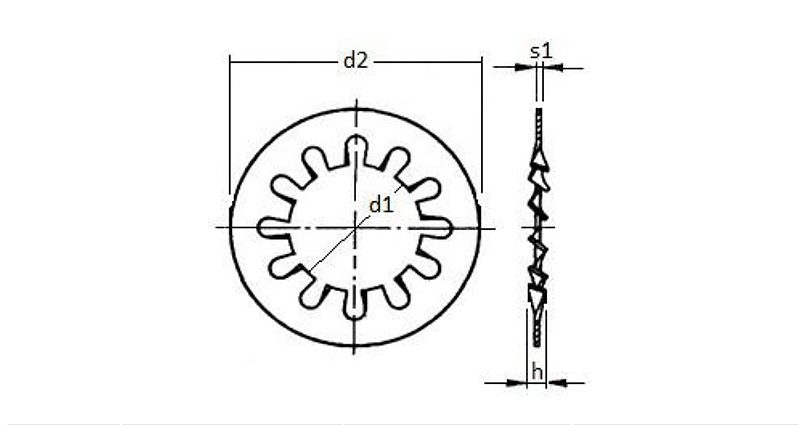

Standard Internal Tooth Lock Washers

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
As informações e o desenho fornecidos são apenas para referência

（2） Pressão elástica

A arruela em si é elástica. Depois de apertadas, as arruelas dentadas internas padrão ficam achatadas, mas seu material sempre se esforça para retornar à sua forma original, gerando continuamente um impulso reverso e uma força de rebote ascendente.

Essa força elástica atua sobre os fios, aumentando o atrito entre os fios. Com maior atrito, os parafusos naturalmente ficam menos propensos a se soltarem.

（3） O efeito combinado dos dois

A fixação mecânica fornece resistência anti-giro direta

A pré-carga elástica aumenta o atrito da rosca e compensa simultaneamente pequenas vibrações ou deformação do material.

Os dois trabalham juntos, garantindo que as arruelas dentadas internas padrão possam prevenir eficazmente o afrouxamento do parafuso, mesmo em ambientes com vibração, impacto ou expansão e contração térmica.
