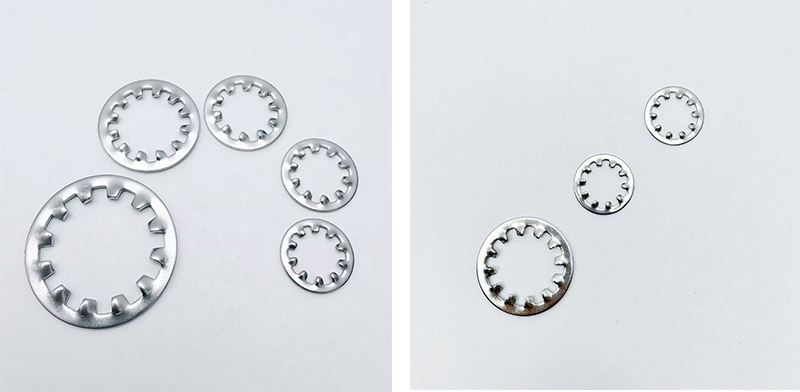

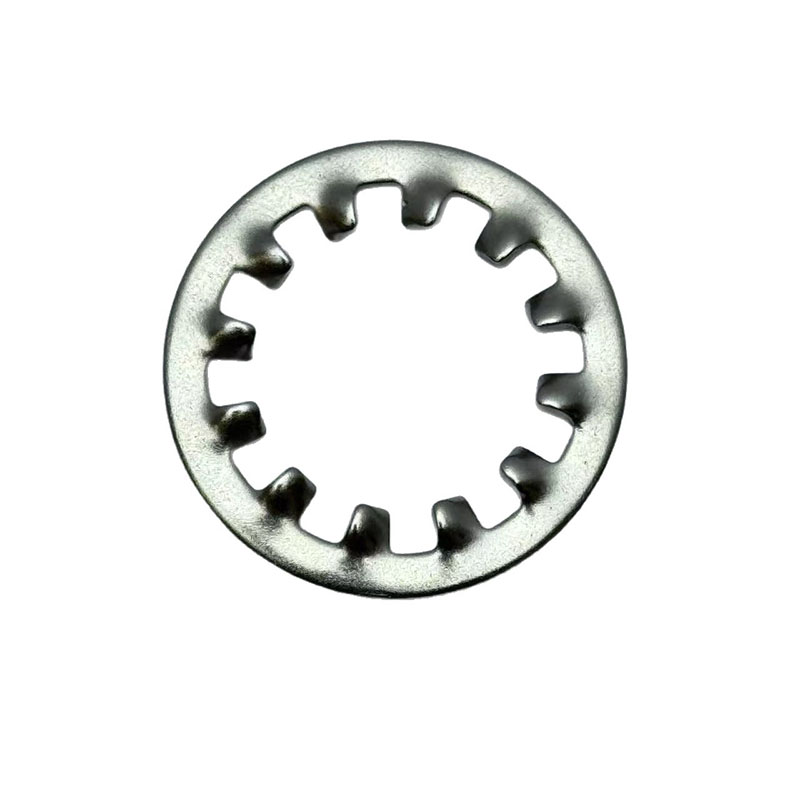

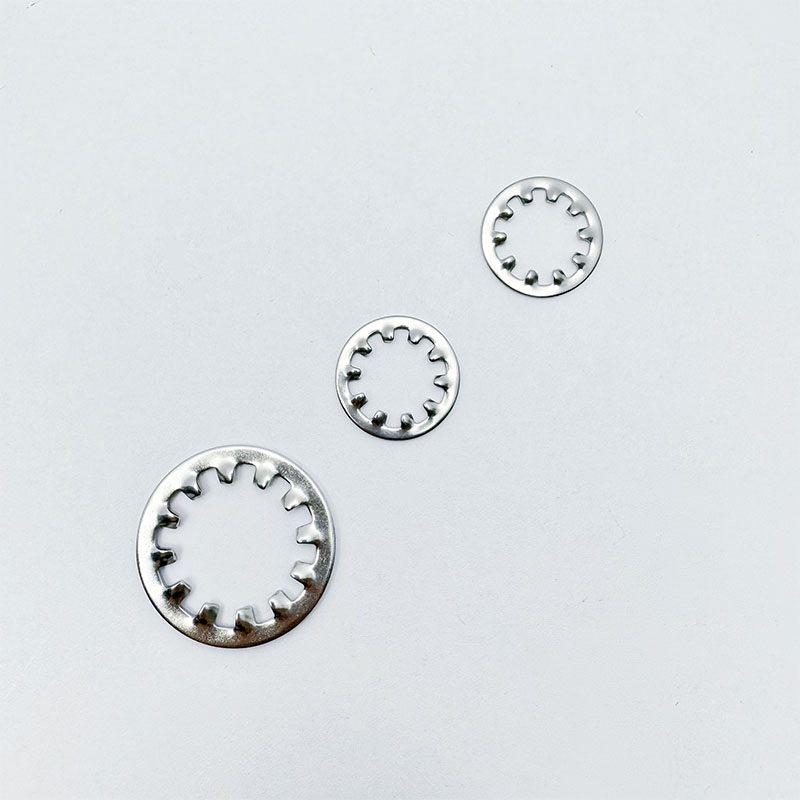

Arruelas dentadas Dentes Internos

As juntas de travamento dos dentes externos e dos dentes internos são dois produtos semelhantes projetados para diferentes cenários de aplicação. Os dentes internos das arruelas dentadas são mais “suaves”, enquanto a junta dentária externa é mais “agressiva”. A principal diferença entre eles está na posição dos dentes, que determina suas respectivas áreas de atuação.

Comparação Arruelas dentadas Dentes internos Dente externo

Aparência e formato do dente Os dentes estão localizados no anel interno da gaxeta e se estendem para dentro. Os dentes estão localizados no anel externo da junta e se estendem para fora, lembrando estrelas.

Princípio de travamento Ao apertar, os dentes do anel interno "mordem" na parte inferior da cabeça do parafuso ou da cabeça do parafuso, proporcionando força de atrito anti-afrouxamento. Ao apertar, os dentes do anel externo "mordem" simultaneamente na superfície abaixo da cabeça do fixador e na superfície de instalação do componente conectado.

Principal vantagem Nenhum dano à peça de trabalho: O anel externo é liso e não risca nem danifica a superfície de instalação. Desempenho anti-afrouxamento mais forte: Intertravamento dupla face, especialmente adequado para aplicações sujeitas a vibrações e fortes cargas de torção.

Tipo de parafuso adaptativo Usado principalmente para parafusos com cabeças menores Adequado para parafusos com cabeças maiores

Principais cenários de aplicação É comumente usado para componentes internos e painéis de automóveis, equipamentos eletrônicos de precisão, eletrodomésticos, etc. É amplamente utilizado em campos que exigem força de aperto mais forte, como máquinas pesadas, chassis, equipamentos de grande potência e máquinas industriais que suportam altas vibrações.

Etapas de instalação

A instalação dos dentes internos das arruelas dentadas é muito simples. O ponto principal é que a direção deve estar correta.

（1）Confirme as especificações

Certifique-se de que o diâmetro interno dos dentes internos das arruelas dentadas corresponda ao diâmetro do parafuso.

Verifique se os dentes da junta estão intactos e sem qualquer deformação.

（2） Limpe a superfície de contato

Limpe o óleo, a tinta e as limalhas de ferro da parte inferior da cabeça do parafuso e da superfície da peça de trabalho.

Se for usado para aterramento elétrico, certifique-se de que os dentes da gaxeta possam penetrar na tinta ou na camada de óxido.

（3）Coloque a arruela (a direção é crucial)

Coloque os dentes internos das arruelas dentadas no parafuso.

A superfície do dente deve estar voltada para a cabeça do parafuso ou porca (ou seja, os dentes devem estar orientados para a superfície do componente a ser apertado).

A superfície lisa e plana fica voltada para o lado externo da cabeça do parafuso.

（4） Insira o parafuso

Passe o parafuso com a arruela presa através do furo da peça de trabalho.

Pré-aperte a porca ou parafuso manualmente para garantir que as roscas estejam devidamente alinhadas.

（5） Aperte

Use uma chave dinamométrica e aperte os parafusos de acordo com os valores de torque padrão.

Durante o processo de aperto, os dentes engatarão automaticamente na superfície de contato.

Nenhum ajuste adicional de torque é necessário; o torque padrão será suficiente.

（6）Verificar

Para aplicações de aterramento elétrico, um multímetro pode ser usado para medir a condutividade em ambos os lados da gaxeta para confirmar se os dentes perfuraram o revestimento.

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55

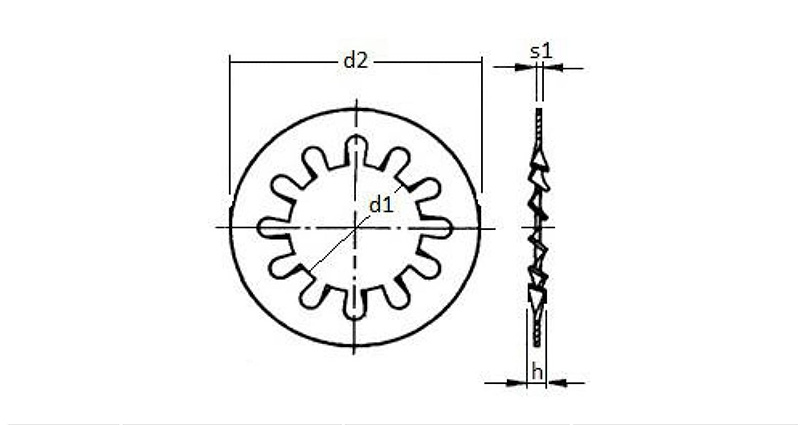

As informações e o desenho fornecidos são apenas para referência

Perguntas frequentes

（1）Como eles são embalados para exportação?

A embalagem interna consiste em sacos plásticos e caixas de papel, enquanto a embalagem externa consiste em caixas e paletes padrão de exportação. Os dentes internos de cada arruela dentada não possuem proteção independente, mas a embalagem é suficiente para evitar que elas se arranhem durante o transporte.

（2）As arruelas dentadas internas podem ser usadas com parafusos escareados?

Sim, mas é necessário observar que a superfície do dente ainda precisa ficar voltada para a peça. Como a cabeça do parafuso escareado é cônica, os dentes internos da arruela podem não conseguir entrar em contato total com a superfície inferior da cabeça, resultando em um efeito de travamento ligeiramente inferior.
