Arruelas de travamento automático de duas dobras

As arruelas de travamento automático duplas fornecidas pela fábrica Xiaoguo® abandonam o método de travamento convencional e adotam o princípio anti-afrouxamento de tensão em vez de fricção, melhorando significativamente o desempenho.

Enviar consulta

Descrição do produto

O principal princípio anti-afrouxamento das arruelas de travamento automático duplas reside em: converter engenhosamente a energia prejudicial causada pela vibração na força necessária para o travamento. Em vez de confiar no método tradicional de usar um anel de retenção para evitar o afrouxamento por "fricção", um mecanismo mais inteligente foi adotado:

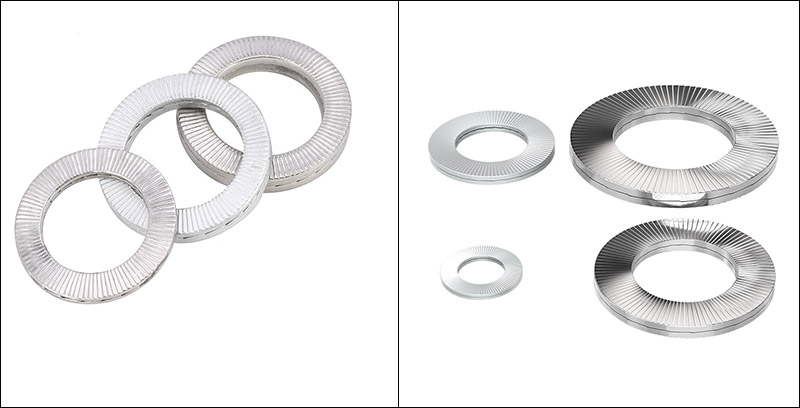

Two Fold Self Locking Washers

（1） Aperto inicial: posicionamento frente e verso

Durante a instalação, as superfícies em forma de cunha das duas arruelas são alinhadas entre si e usadas em pares.

Fixação externa: Ao apertar, os dentes finos radiais na superfície externa das arruelas de travamento automático de duas dobras morderão firmemente a cabeça da porca/parafuso e a superfície da peça de trabalho, vedando firmemente a superfície de contato e evitando deslizamentos.

Retenção interna: Neste ponto, as superfícies em forma de cunha (dentes grandes) nos lados internos das duas arruelas estão em contato próximo uma com a outra, mas nenhum movimento relativo ocorreu, proporcionando assim espaço para a ação mecânica subsequente.

（2） Afrouxamento desencadeado: Desalinhamento em vez de escorregamento

Quando o equipamento está operando em ambiente vibratório, a porca começa a apresentar uma leve tendência de afrouxamento.

Devido ao fato de que a força de atrito dos dentes radiais externos é muito maior do que a da superfície interna em forma de cunha, o movimento não ocorrerá entre a porca e as arruelas de travamento automático duplas.

O único movimento é que as duas arruelas “deslizam para fora do lugar” uma contra a outra ao longo da superfície em forma de cunha no lado interno.

（3） Alcançando o travamento automático: a chave para o efeito de cunha

Quando o equipamento vibra ou sofre forças flutuantes, a poderosa contraforça gerada pela superfície em forma de cunha cancela imediatamente essas vibrações. Isso evita que o parafuso gire na direção oposta e converte a energia da vibração na força de travamento das próprias arruelas de travamento duplo, alcançando o efeito de "ficar mais apertado quanto mais vibra", evitando assim o afrouxamento de sua causa raiz.

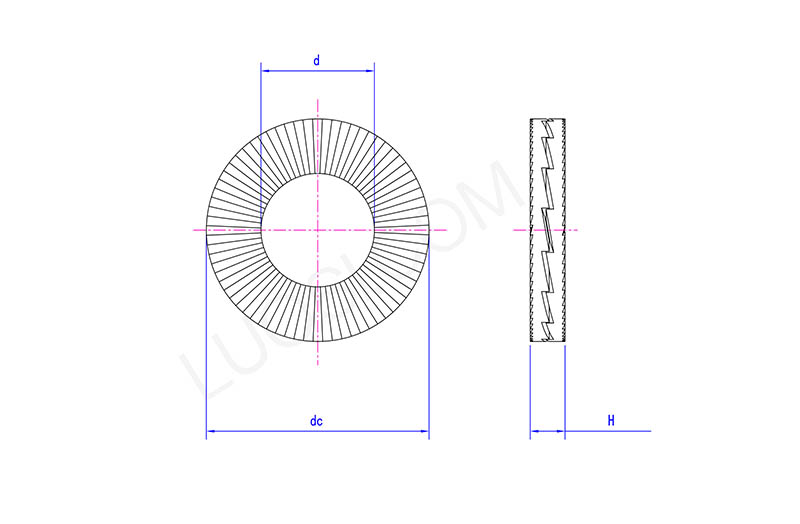

Two Fold Self Locking Washers

seg	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d máx.	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
dmin	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
CC máx.	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H máx.	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Perguntas frequentes

（1）Que tal o prazo de entrega?

Os tamanhos de estoque podem ser enviados dentro de 3 a 7 dias. Os pedidos de produção em massa levam cerca de 15 a 25 dias.

（2） Ele se encaixa em parafusos métricos padrão?

Totalmente compatível com parafusos e parafusos métricos padrão, fácil para substituição direta.

（3）É à prova de ferrugem para uso externo?

Sim. Com revestimento de zinco ou superfície galvanizada por imersão a quente, possui boa resistência à corrosão para ambientes externos e agressivos.
