Parafusos de extremidade dupla

O que é um parafuso prisioneiro de extremidade dupla?

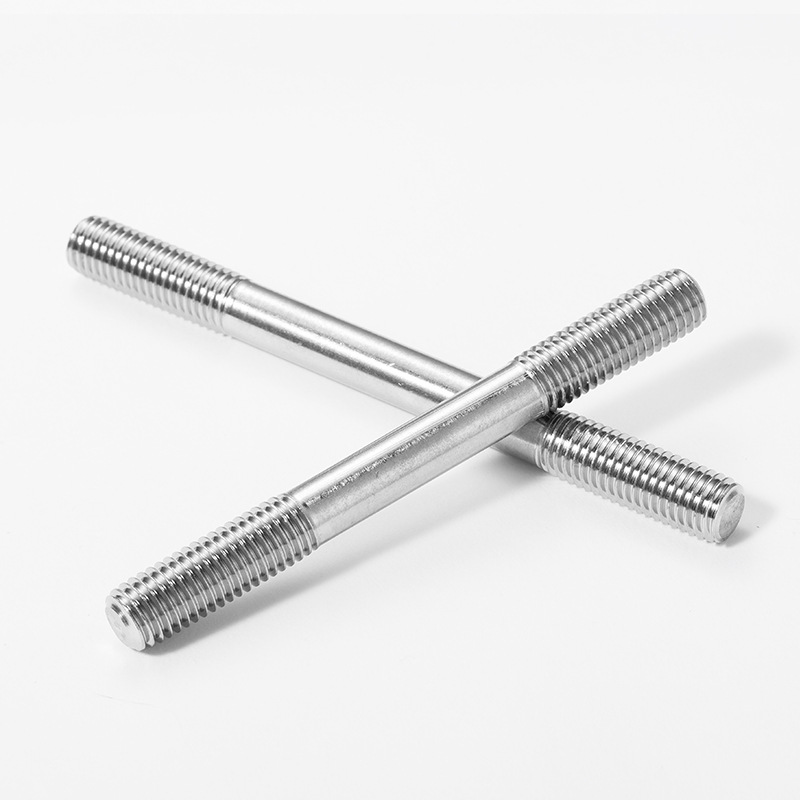

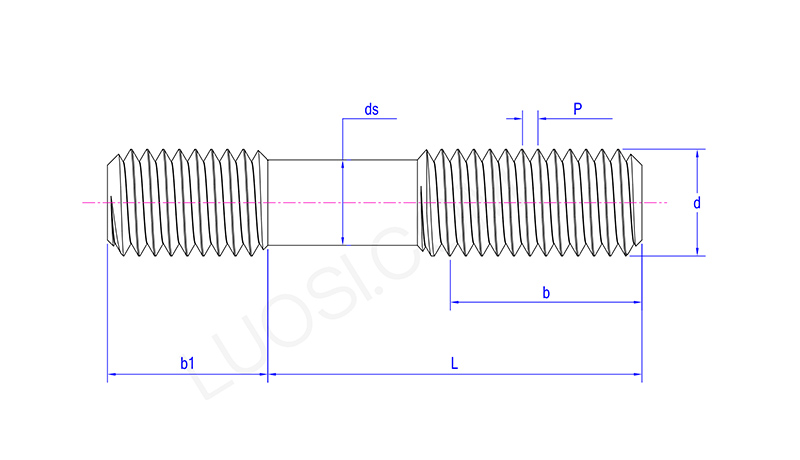

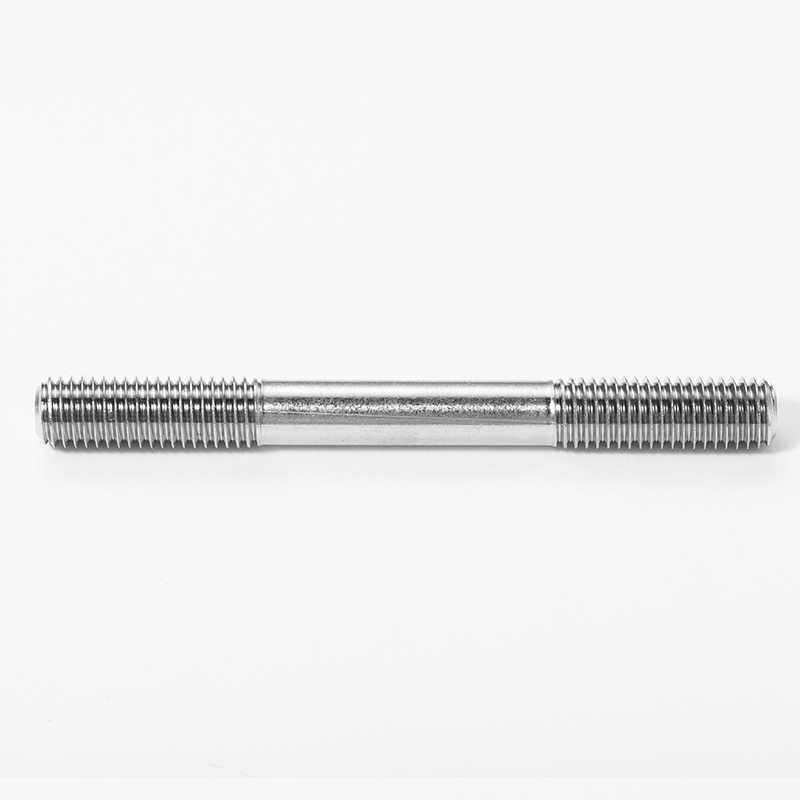

Os parafusos prisioneiros de extremidade dupla têm roscas em ambas as extremidades e uma seção sem rosca no meio. Este projeto é diferente dos parafusos com rosca completa. Ambos os tipos de parafusos prisioneiros funcionam muito bem em seus respectivos campos de aplicação.

Em primeiro lugar, são normalmente utilizados em conjunto com duas porcas hexagonais (às vezes com arruelas) para instalação. Uma extremidade pode ser aparafusada no furo roscado do substrato e a outra extremidade é conectada fixamente ao componente por meio de uma porca, garantindo uma fixação firme e distribuição uniforme de tensões.

Em segundo lugar, a parte central não ranhurada ajuda a obter um alinhamento preciso durante a montagem, evitando interferências entre as roscas. Ao mesmo tempo, pode reduzir a concentração de tensão, tornando o pino mais resistente e menos propenso a quebrar sob cargas pesadas.

Quais são os principais tipos de parafusos de extremidade dupla?

Deixe-nos apresentar a você os principais tipos de parafusos prisioneiros de extremidade dupla

Vamos explicá-los a partir dos três aspectos a seguir.

（1） Classificação de estruturas de thread

Tipo de fixação: Ambas as extremidades têm o mesmo comprimento de rosca e a parte do meio é uma haste lisa. Ao usar, ambas as extremidades são apertadas com porcas. Este é o tipo mais comum.

Tap End Type: Os comprimentos das duas extremidades da linha são diferentes. A extremidade mais longa é usada para aparafusar no furo cego do componente, enquanto a extremidade mais curta é usada para instalar a porca.

Pino de Rosca Contínua: Também conhecido como “haste de rosca”, significa que todo o comprimento da haste é rosqueado, sem nenhuma seção lisa. Oferece o comprimento máximo para conexão rosqueada.

Pino com rosca parcial: Apenas uma extremidade ou ambas as extremidades possuem roscas parciais, permanecendo no meio um diâmetro maior da haste lisa.

（2） Classificação para fins especiais

Stud de cabeça quadrada: Uma extremidade tem uma cabeça quadrada. Ao apertar a outra extremidade, uma ferramenta pode ser usada para segurar a cabeça quadrada, tornando-a conveniente para instalação em um espaço confinado.

Pino de solda: Uma extremidade é projetada para soldagem no substrato metálico, enquanto a outra extremidade possui roscas para conectar outros componentes.

（3） Classificação de material e grau

Pino B7: Feito de liga de aço cromo-molibdênio, passa por tratamento térmico e é o tipo mais comum de pino usado em condições de trabalho de alta temperatura (normalmente até 450°C) e alta pressão.

Pino L7: Adequado para ambientes de baixa temperatura.

Pinos de parafuso B8 / B8M: Fabricados em aço inoxidável 304 ou 316, com forte resistência à corrosão.

Para que são usados ​​os parafusos de extremidade dupla?

Os parafusos prisioneiros de extremidade dupla têm uma ampla gama de aplicações e podem ser vistos em qualquer lugar na vida diária. Aqui estão algumas descrições de suas funções.

（1）Conexão de flange em contêineres de tubulação

O pino passa por dois flanges. Aperte as porcas em ambas as extremidades para formar uma força de fixação firme e uniforme.

（2）Aplicação de furo cego

Quando um componente tem um furo escareado (como um cabeçote de cilindro ou bloco de motor) e o outro componente tem um furo passante, a extremidade mais longa do pino será permanentemente inserida no furo escareado. A outra extremidade é instalada com uma porca.

（3） Instalação de estrutura e equipamentos

Os parafusos prisioneiros são usados ​​para fixar equipamentos pesados ​​(como motores, bombas ou compressores) à fundação ou estrutura. O pino é fixado na base (ou fixado através de porcas em ambos os lados).

（4） Ambiente de alta pressão e alta temperatura

Nas indústrias petroquímica, de geração de energia e de construção naval, os pinos de extremidade dupla são geralmente feitos de liga de aço de alta resistência (como ASTM A193 B7) ou aço inoxidável (B8/B8M). Eles podem suportar melhor alta pressão, mudanças de temperatura e vibrações.

（5）Aplicações que requerem desmontagem frequente

Quaisquer componentes de montagem que necessitem de manutenção regular - como tampas de inspeção, carcaças de bombas ou proteções de máquinas - são adequados para o uso de parafusos prisioneiros. Você pode remover as porcas repetidamente sem desgastar as roscas.
