Pinos duplos de pólo áspero com passo fino

Os pinos duplos de pólo áspero com passo fino são adequados para cenários que exigem conexões precisas e de alta resistência. A haste grossa aumenta a aderência, enquanto a linha fina garante um ajuste firme e estável. A fábrica Xiaoguo® possui uma grande quantidade de estoque em estoque.

Enviar consulta

Descrição do produto

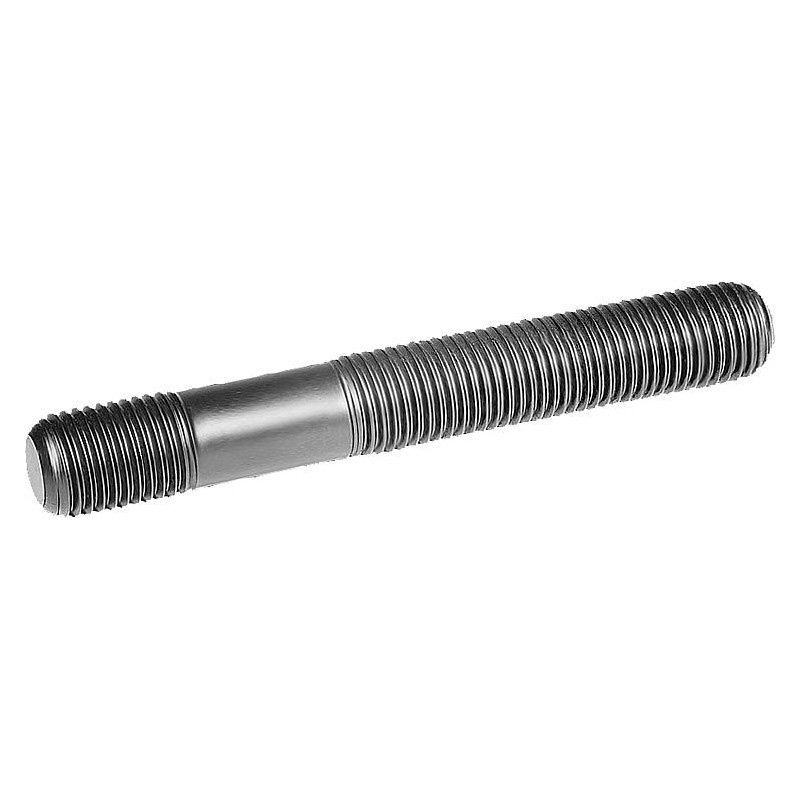

Os pinos duplos de pólo áspero com passo fino são uma haste de metal relativamente grossa com roscas finas em ambas as extremidades. Ele vem em uma ampla gama de especificações, com diâmetros de rosca variando de alguns milímetros a dezenas de milímetros, e o comprimento também pode ser selecionado de acordo com as necessidades reais.

Recursos do produto

A característica dos pinos duplos de pólo áspero com passo fino é a estrutura da haste grossa. Em comparação com os pinos comuns, as hastes grossas podem aumentar a resistência e a rigidez geral e têm menos probabilidade de se deformar quando submetidas a cargas pesadas. O passo das roscas finas é pequeno e o espaço entre cada volta da rosca é menor. Quando girado, pode gerar maior atrito e é menos provável que se solte após ser apertado.

parâmetros

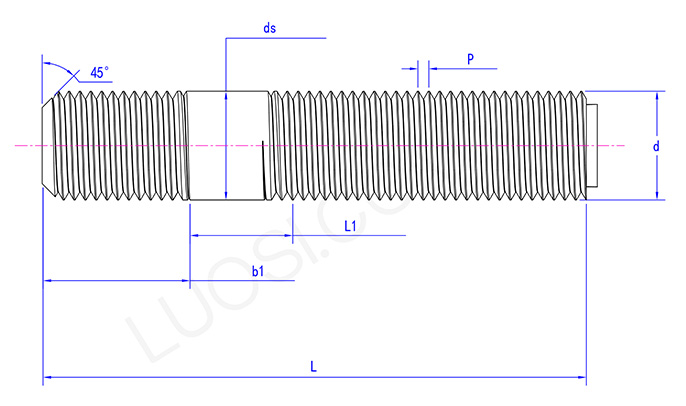

Rough pole double studs with fine pitch

Aplicativos

O pino duplo de pólo áspero com passo fino é mais comumente usado em indústrias como fabricação mecânica, aeroespacial e instrumentos de precisão. Montagem de equipamentos de alta precisão na fabricação mecânica; Componentes fixos de aeronaves na área aeroespacial; Na produção de instrumentos de precisão, para garantir a estabilidade das peças, este tipo de pino é sempre necessário para garantir a confiabilidade e estabilidade da conexão.

Pinos duplos de pólo áspero com passo fino são usados para fixar os principais componentes de grandes equipamentos mecânicos. Nas fábricas, equipamentos mecânicos de grande porte, como máquinas-ferramentas pesadas e grandes compressores, são frequentemente instalados e usados. Para instalar a caixa do fuso da máquina-ferramenta para serviço pesado, aparafuse uma extremidade do pino no orifício roscado da base da máquina-ferramenta e passe a outra extremidade através do orifício de instalação da caixa do fuso e, em seguida, aparafuse a porca.

Parâmetros do produto

seg	1/4	16/05	3/8	16/07	1/2	16/09	5/8	3/4	7/8	1	1-1/8
P	28	24	24	20	20	18	18	16	14	12	12
ds máx.	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
ds min	0.2435	0.3053	0.3678	0.4294	0.4919	0.5538	0.6163	0.7406	0.8647	0.9886	1.1136
b1	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
L1 min	0.1250	0.1563	0.1875	0.2188	0.2500	0.2813	0.3125	0.3750	0.4375	0.5000	0.5625

Esses pinos duplos de pólo áspero são usados para fabricação e instalação de moldes. Na indústria de fabricação de moldes, na fabricação de moldes de injeção, moldes de fundição sob pressão, etc., eles são utilizados para fixar os diversos módulos dos moldes. Conecte os moldes superior e inferior do molde. Aparafuse uma extremidade do pino no orifício roscado do molde inferior e passe a outra extremidade pelo molde superior. Em seguida, aperte a porca.
