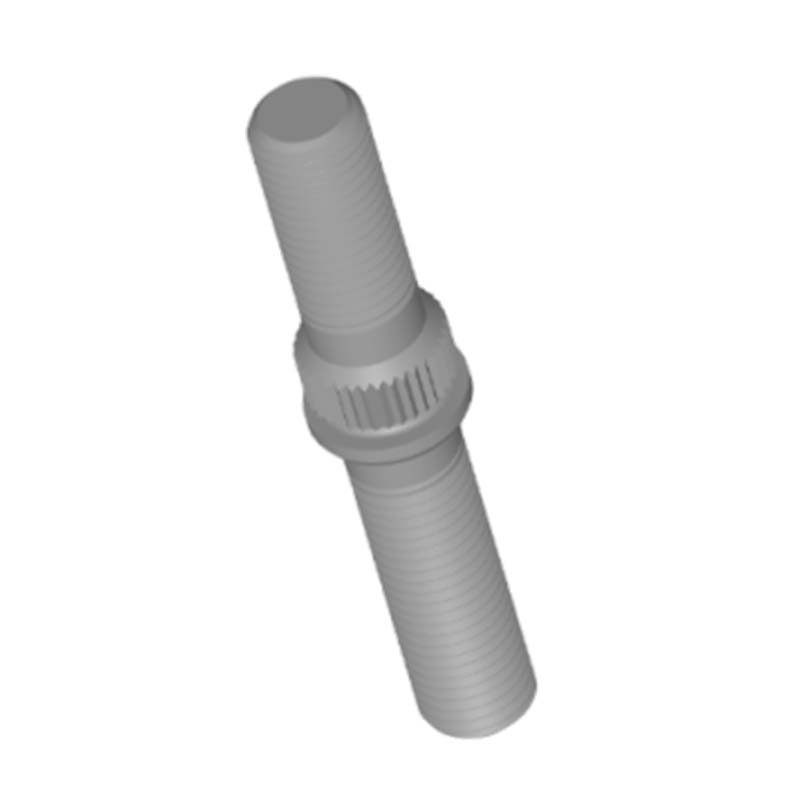

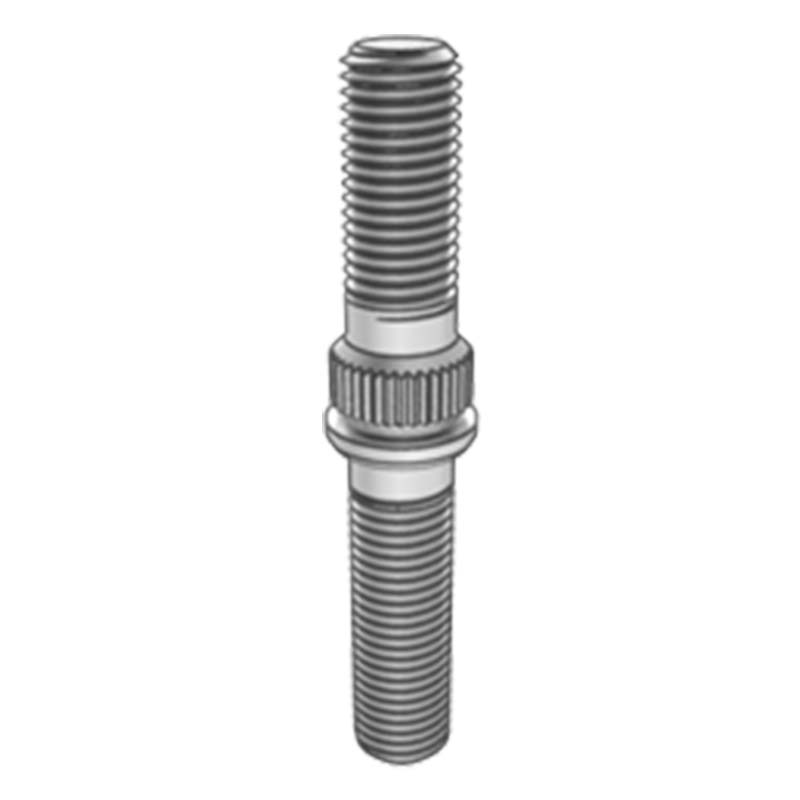

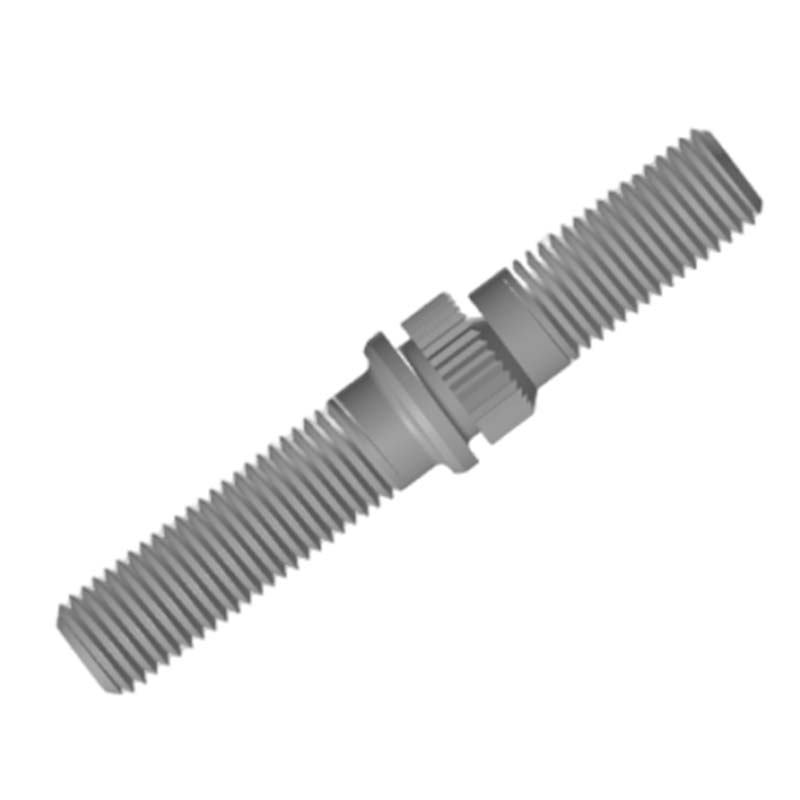

O pino da roda de extremidade dupla e serrilhado tem a forma de uma "haste" cilíndrica reta e é uma estrutura escalonada de diâmetro variável. Ambas as extremidades são processadas com roscas externas e há uma estrutura serrilhada/dentada no meio, o que pode aumentar o atrito.

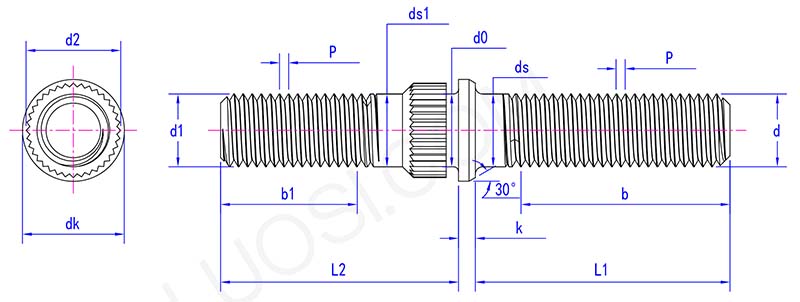

seg |
M14 | M16 |
P | 1.5 | 1.5 |
B1 |
14 | 16 |
D1 |
14 | 16 |
ds |
13 | 15 |
d2 |
15 | 17 |
d0 |
14 | 16 |
ds1 |
14 | 16 |
não sei |
21 | 24 |
k |
5 | 6 |
O pino da roda de extremidade dupla com serrilhado pode ser adaptado com precisão. Pode ser bem adaptado a muitos componentes principais do carro. As especificações de tamanho estão estritamente de acordo com o padrão da indústria JIS/JASO C610-3-1979 para garantir a estanqueidade e estabilidade da instalação. Ele pode se adaptar a diferentes ambientes de uso.
Este parafuso de roda serrilhado de extremidade dupla é um fixador padrão usado para peças automotivas não críticas. Sua característica é que existe uma nervura longitudinal saliente (nervura central) que se estende abaixo da cabeça do parafuso. Quando apertada, a nervura saliente morderá levemente a superfície de contato, o que ajuda a evitar o afrouxamento causado pela vibração. Por exemplo, capôs de motor, suportes ou peças internas.
Ao instalar o pino da roda de extremidade dupla, aperte-os com o torque especificado. A nervura central realiza seu trabalho deformando-se levemente e incrustando-se na superfície. O aperto excessivo pode esmagar materiais mais macios (como suportes de plástico), enquanto o aperto insuficiente pode fazer com que as nervuras não sejam fixadas corretamente. Utilize a chave dinamométrica conforme prescrito.
Ao substituir o pino da roda de extremidade dupla por serrilhado, certifique-se de selecionar parafusos que correspondam exatamente à classe (terceira classe) e tamanho. Usar parafusos com menor resistência pode causar quebra. Parafusos com maior resistência podem causar desgaste excessivo ou danos aos componentes. A nervura intermediária é de vital importância e mesmo os parafusos lisos são difíceis de evitar o afrouxamento com eficácia. Consulte o manual de manutenção para obter as especificações corretas.
