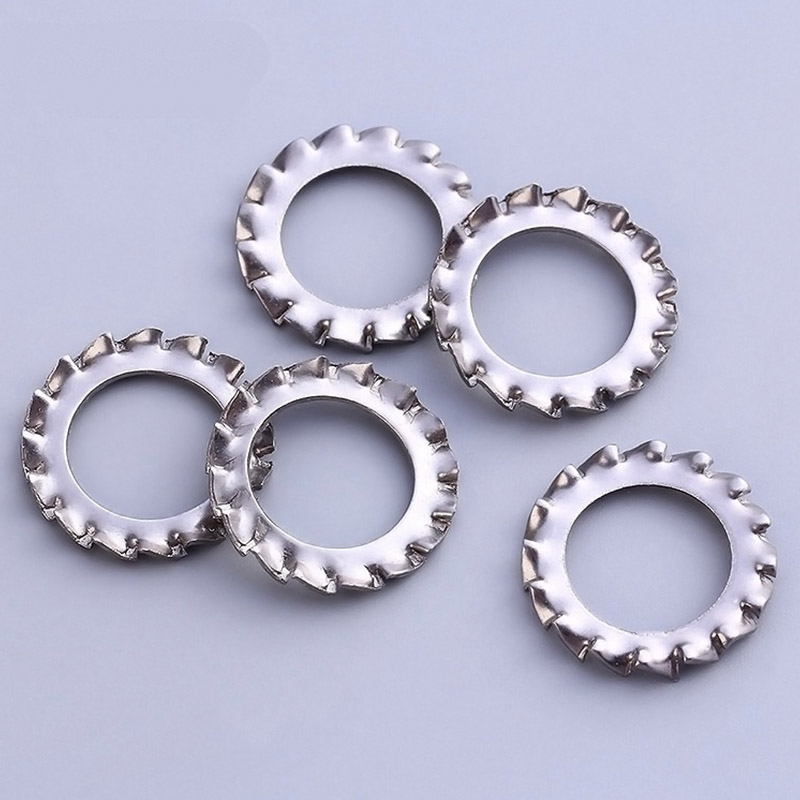

Arruela de pressão serrilhada externa M6

A arruela de pressão serrilhada externa M6 produzida pela fábrica Xiaoguo® é altamente econômica. Com um preço unitário relativamente baixo, eles podem fornecer desempenho anti-afrouxamento confiável e são particularmente adequados para tarefas de montagem em grande escala.

Enviar consulta

Descrição do produto

Ao instalar e usar a arruela de pressão serrilhada externa M6, os seguintes pontos requerem atenção especial.

（1）Uso único

Após a remoção da arruela de pressão serrilhada externa M6, se os dentes estiverem permanentemente deformados, eles não poderão ser reutilizados; caso contrário, não serão capazes de fornecer a função anti-afrouxamento.

（2）Não é adequado para materiais macios

Os dentes podem morder profundamente placas de alumínio, plástico e aço fino, o que pode causar indentação ou rachaduras. Recomenda-se adicionar uma arruela plana abaixo da arruela de pressão serrilhada externa M6 para amortecimento.

（3） Preste atenção ao revestimento da superfície

Se houver camada de tinta ou galvanoplastia na superfície da peça, os dentes podem penetrar no revestimento e deixar marcas. Quando houver requisitos para a aparência, escolha com cuidado.

（4）Tente usar fixadores grandes tanto quanto possível.

A arruela dentada externa é adequada para parafusos com cabeças maiores, como cabeças hexagonais, cabeças redondas e cabeças planas; para parafusos de cabeça pequena, uma junta de dente interna deve ser selecionada.

（5） Controle de torque

O aperto excessivo pode fazer com que os dentes fiquem completamente achatados e percam a elasticidade; torque insuficiente impedirá um ajuste adequado. Portanto, é fundamental operar rigorosamente de acordo com os valores recomendados.

M6 Outer Serrated Lock Washer

Erros e soluções comuns

（1） Após o aperto, a borda externa da arruela de pressão serrilhada externa M6 sobe.

Possíveis causas:A lavadora está instalada na direção errada.

Solução:Remova-o e reinstale-o com a superfície do dente voltada para o fixador.

（2）Os parafusos ainda estão afrouxando.

Possíveis causas:Torque insuficiente/Reutilização de arruelas

Solução:Verifique o valor do torque. /Se tiver sido desmontada e remontada, substitua a nova arruela.

（3）A resistência de aterramento é muito alta.

Possíveis causas:Os dentes não perfuraram o revestimento.

Solução:Limpe a superfície de contato ou raspe levemente o revestimento e aperte novamente.

（4） A superfície da peça de trabalho está gravemente arranhada.

Causas possíveis:A arruela de pressão serrilhada externa M6 é pressionada diretamente contra a superfície macia.

Solução: Adicione uma arruela plana abaixo da arruela ou substitua-a por uma arruela dentada interna.

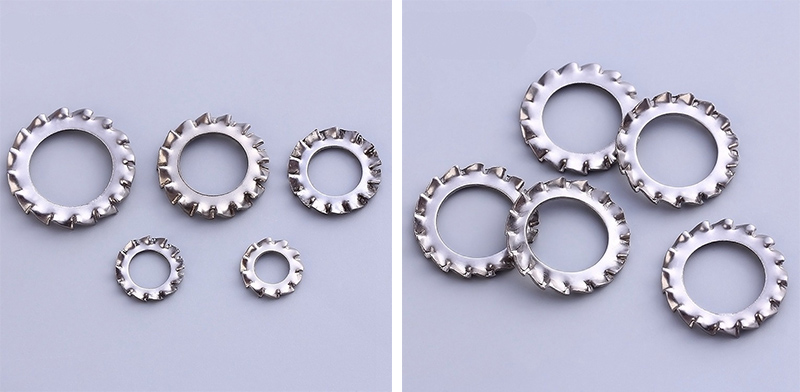

M6 Outer Serrated Lock Washer

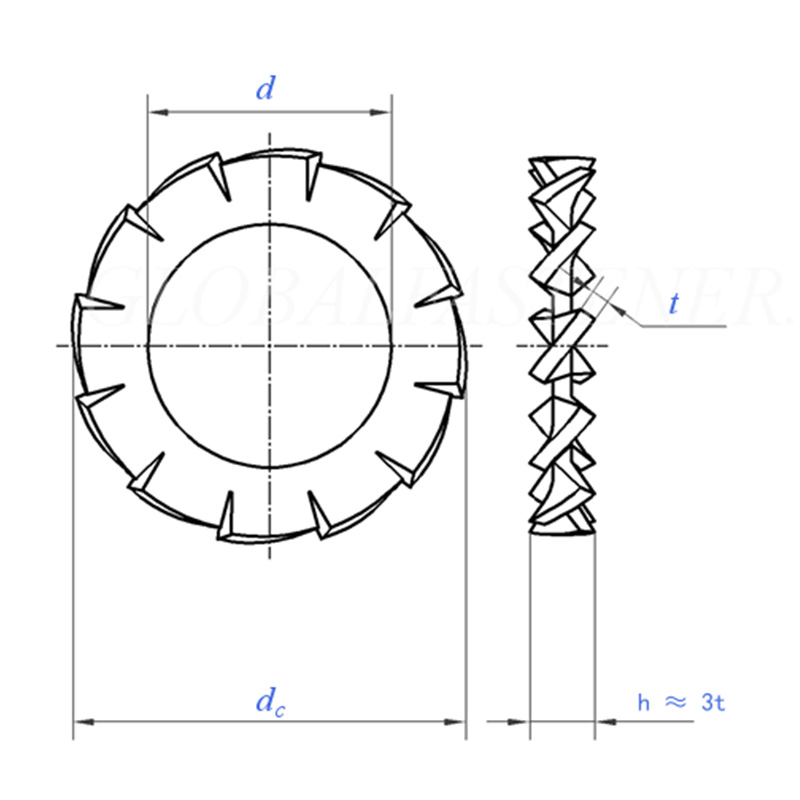

Tamanho		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = tamanho nominal	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	máx.	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
CC	máximo = tamanho nominal	3.6	4.5	5.5	6	7	8	10	11	12.5	15
CC	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Número de dentes	min	9	9	9	9	10	11	11	12	14	14
por 1000 unidadeskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Para diâmetro nominal da rosca		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Tamanho		10.5	13	15	17	19	21	23	25	28	31
d	min = tamanho nominal	10.5	13	15	17	19	21	23	25	28	31
d	máx.	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	máximo = tamanho nominal	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Número de dentes	min	16	16	18	18	18	20	20	20	22	22
por 1000 unidadeskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Para diâmetro nominal da rosca		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
