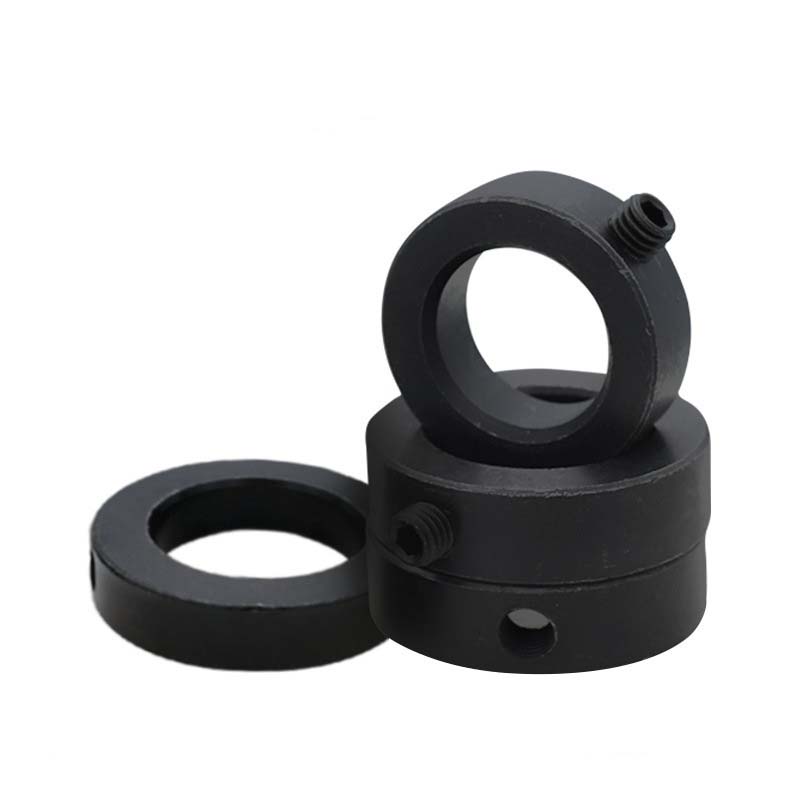

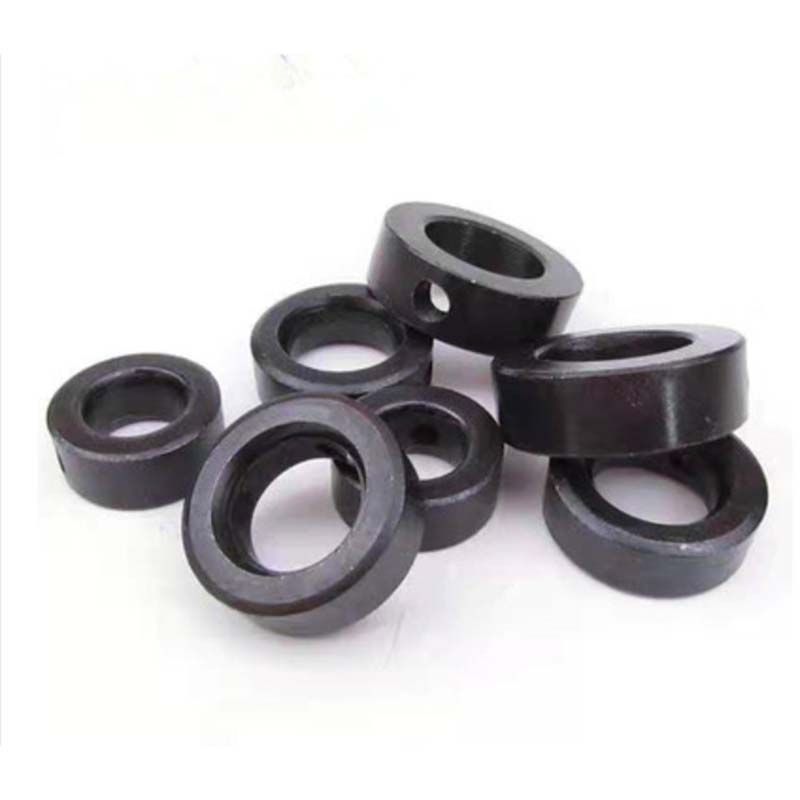

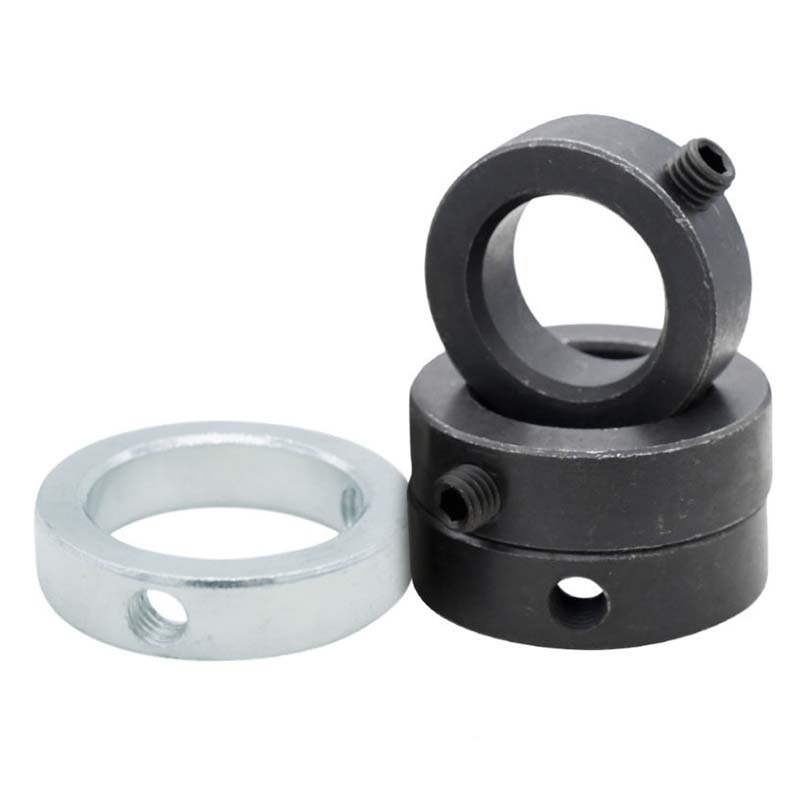

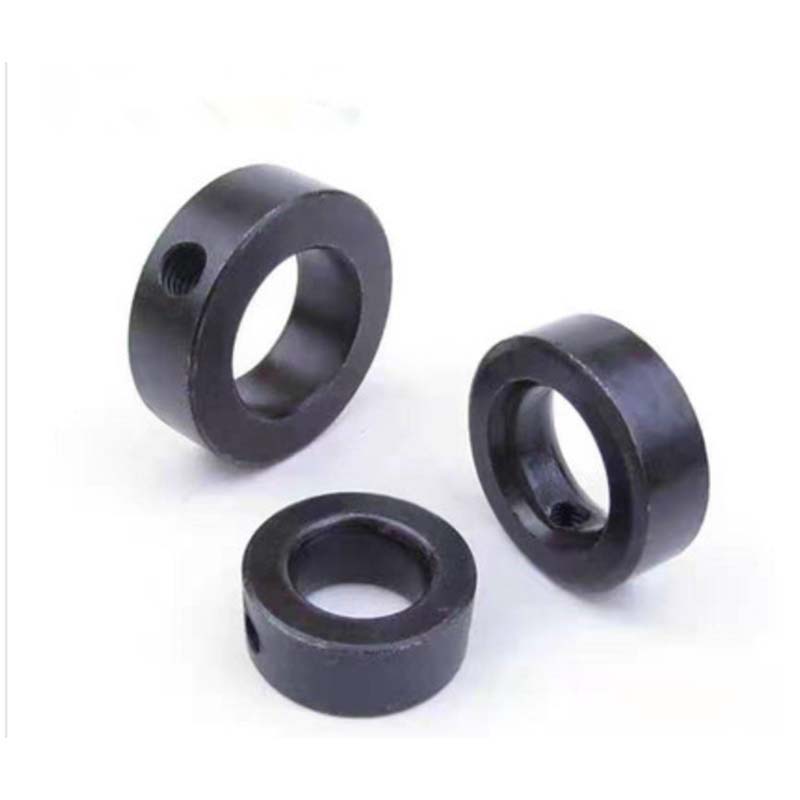

Colar de parafuso de fixação

O colar do parafuso de fixação é comumente usado em aplicações industriais de alta carga, onde os anéis elásticos tradicionais não possuem resistência de retenção suficiente. A XIAOGUO® possui uma equipe profissional com anos de experiência e pode atender pedidos urgentes em 72 horas durante crises na cadeia de suprimentos.

Modelo:GB/T 885-1986

Enviar consulta

Descrição do produto

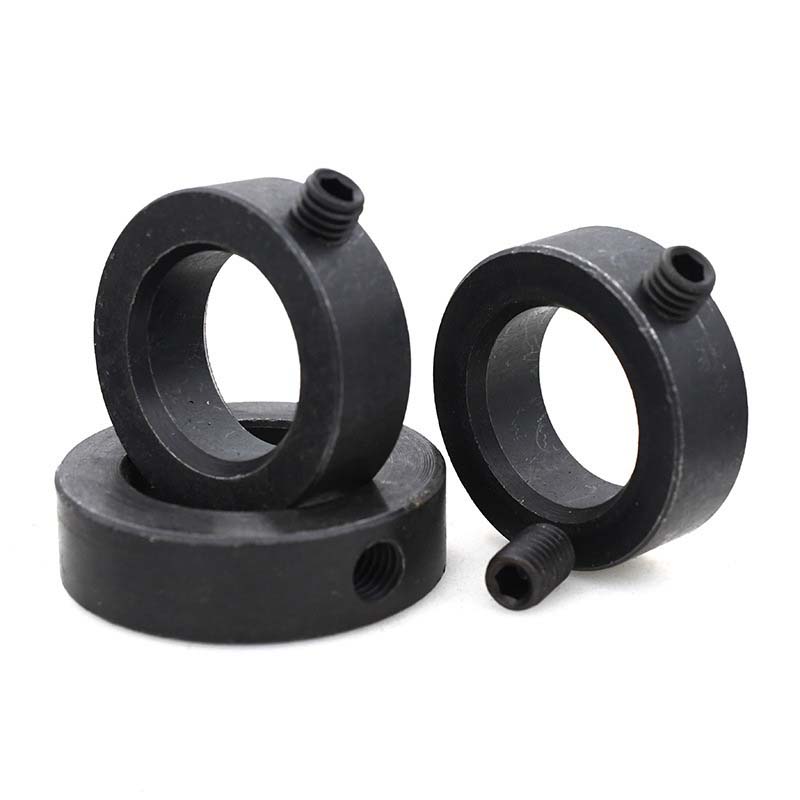

O colar do parafuso de fixação é um fixador circular em forma de anel com um parafuso de fixação. É fácil de instalar por uma pessoa, não necessitando de ferramentas especiais. Para remover, basta afrouxar a contraporca. É amplamente utilizado em grandes motores elétricos, britadores, máquinas de mineração, máquinas-ferramentas CNC, máquinas de impressão e outros equipamentos.

Set Screw Collar

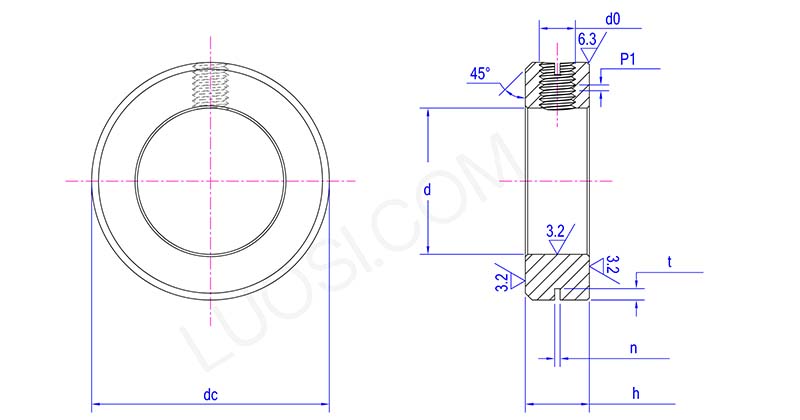

seg	Φ8	Φ9	Φ10	Φ12	Φ13	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19
d máx.	8.036	9.036	10.036	12.043	13.043	14.043	15.043	16.043	17.043	18.043	19.052
dmin	8	9	10	12	13	14	15	16	17	18	19
h máx.	10	10	10	10	10	12	12	12	12	12	12
h min	9.64	9.64	9.64	9.64	9.64	11.57	11.57	11.57	11.57	11.57	11.57
n máx.	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
minutos	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06
t máx.	1.98	1.98	1.98	1.98	1.98	2.2	2.2	2.2	2.2	2.2	2.2
às vezes	1.62	1.62	1.62	1.62	1.62	1.8	1.8	1.8	1.8	1.8	1.8
CC	20	22	22	25	25	28	30	30	32	32	35
d0	M5	M5	M5	M5	M5	M6	M6	M6	M6	M6	M6
P1	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1

Xiaoguo® fabrica este anel de travamento de parafuso em diferentes materiais de acordo com o que você precisa. Para resistir a produtos químicos, usamos tipos de aço inoxidável como 304 ou 316. Se estiver passando por uma situação de alto estresse, usaremos liga de aço 4140. E para materiais aeroespaciais onde o peso é importante, existe o titânio leve. Existem também versões com revestimentos de polímero para reduzir a corrosão quando você tem configurações de metais mistos. Todos os materiais passam por testes de dureza rigorosos (HRC 35-50) e verificações ultrassônicas para garantir que atendam aos padrões da indústria, como ASME B18.27 e DIN 471/472, quanto à carga que podem suportar.

Inspeção e manutenção regulares

Para manter os colares dos parafusos de fixação funcionando bem, verifique o aperto dos parafusos de fixação de vez em quando usando uma chave de torque, visando 10-15 Nm. Use um solvente para limpar as roscas e se livrar de qualquer sujeira, e coloque graxa nova à base de lítio nelas todos os anos. Não aperte demais os parafusos, pois isso pode bagunçar o colar de travamento. Se estiver exposto à água do mar ou a ácidos, verifique o revestimento duas vezes por ano para ter certeza de que ainda está bom. Se você observar um desgaste maior que 0,1 mm nas peças em contato, substitua-o.

Quais tolerâncias de eixo são compatíveis?

Os colares de parafusos de fixação funcionam com tamanhos de eixo de 10mm a 200mm, usando níveis de tolerância comuns como h9 ou h11. Os parafusos ajustáveis no colar de trava podem lidar com pequenas saliências ou irregularidades do eixo (até ± 0,05 mm), para que ele ainda se encaixe perfeitamente sem atrapalhar o funcionamento.
