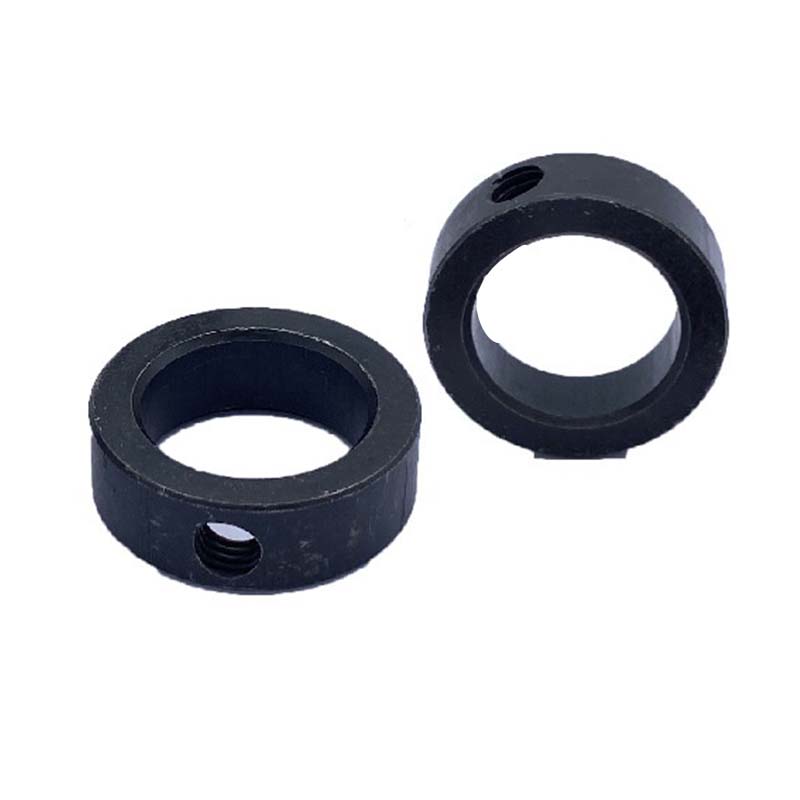

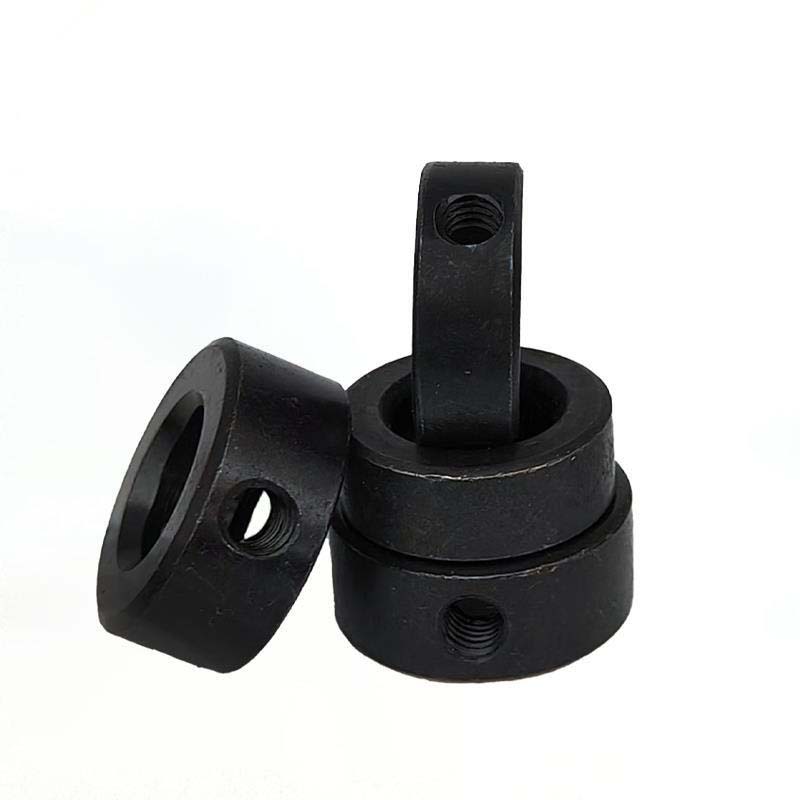

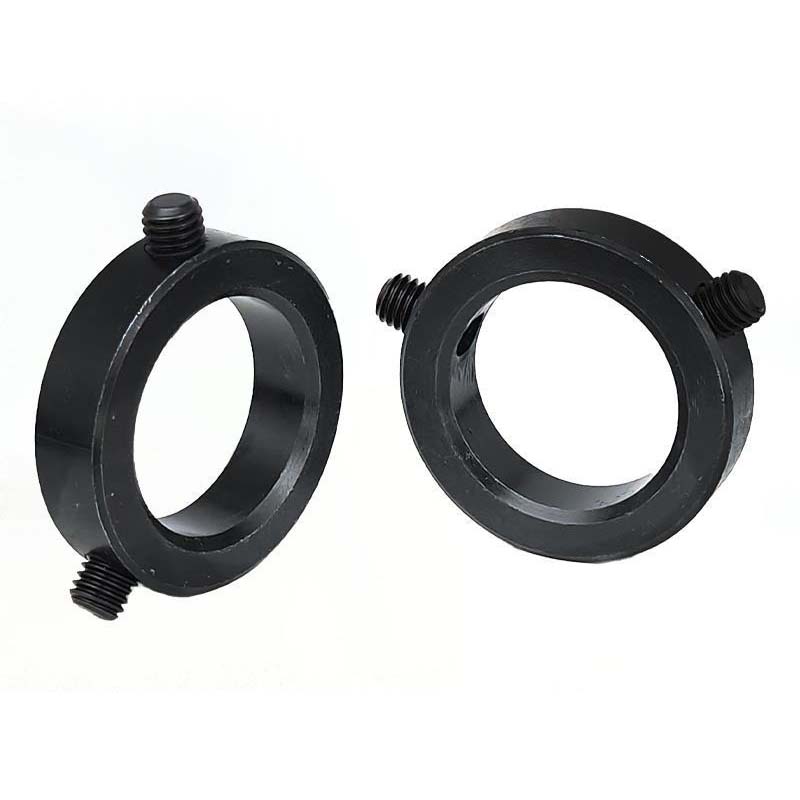

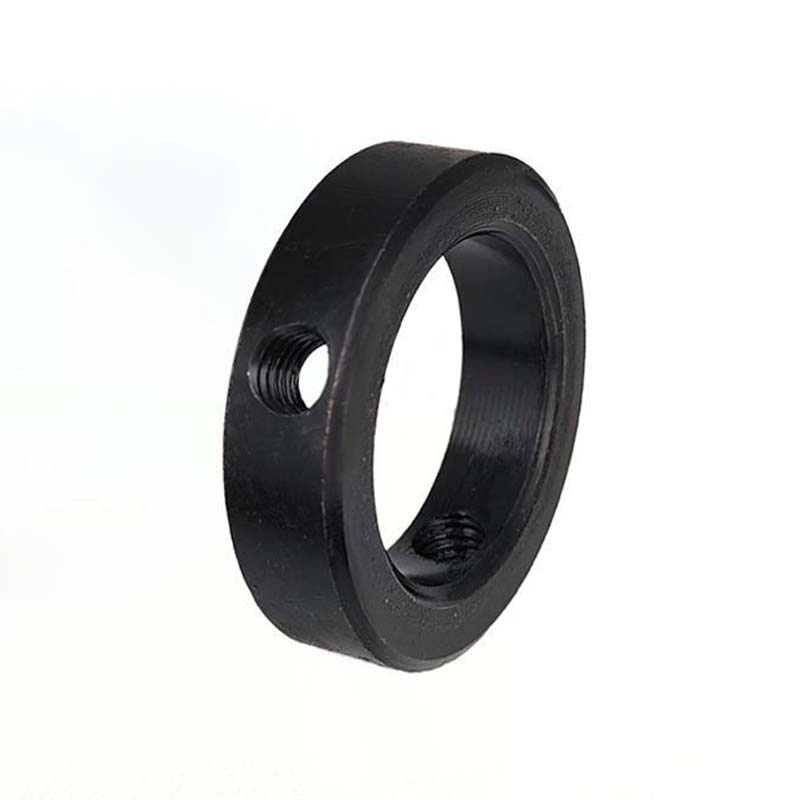

Retentor de colar de trava de parafuso de fixação

A Xiaoguo® mantém armazéns em Roterdã e Houston para agilizar as entregas regionais. Instalação de um retentor de colar de trava de parafuso de fixação envolve apertar seus parafusos para comprimir o anel radialmente, criando um mecanismo de fixação preciso e reutilizável.

Modelo:GB/T 885-1986

Enviar consulta

Descrição do produto

Para fazer isso durar mais, esse retentor de colar de trava de parafuso de fixação possui diferentes tratamentos de superfície. O revestimento de níquel (aplicado uniformemente sem eletricidade) ajuda a proteger contra a ferrugem, e os revestimentos de fosfato o tornam mais suave e mais resistente à ferrugem. Para ambientes difíceis, você pode adicionar camadas de carboneto de tungstênio pulverizadas com um processo especial. Esses tratamentos o mantêm funcionando bem em condições ácidas, sal ou ásperas. Você também pode obter opções de anodização personalizadas que atendem aos padrões específicos do setor, como acabamentos aprovados pela FDA para máquinas usadas no processamento de alimentos.

Tamanho

O retentor de colar de trava de parafuso de fixação vem em diâmetros de eixo de 5 mm a 500 mm, com tolerâncias de ajuste até os padrões ISO H6. Você pode obter larguras personalizadas (3mm a 20 mm) e tamanhos de threads (M3 a M24) para atender às diferentes necessidades de design. Cada um tem marcas a laser para rastreamento, para que você possa acompanhar. Os desenhos CAD que o acompanham facilitam o ajuste nas configurações existentes. Também existem versões de anel dividido que permitem adicioná-las a eixos que já estão instalados sem precisar desmontar tudo primeiro.

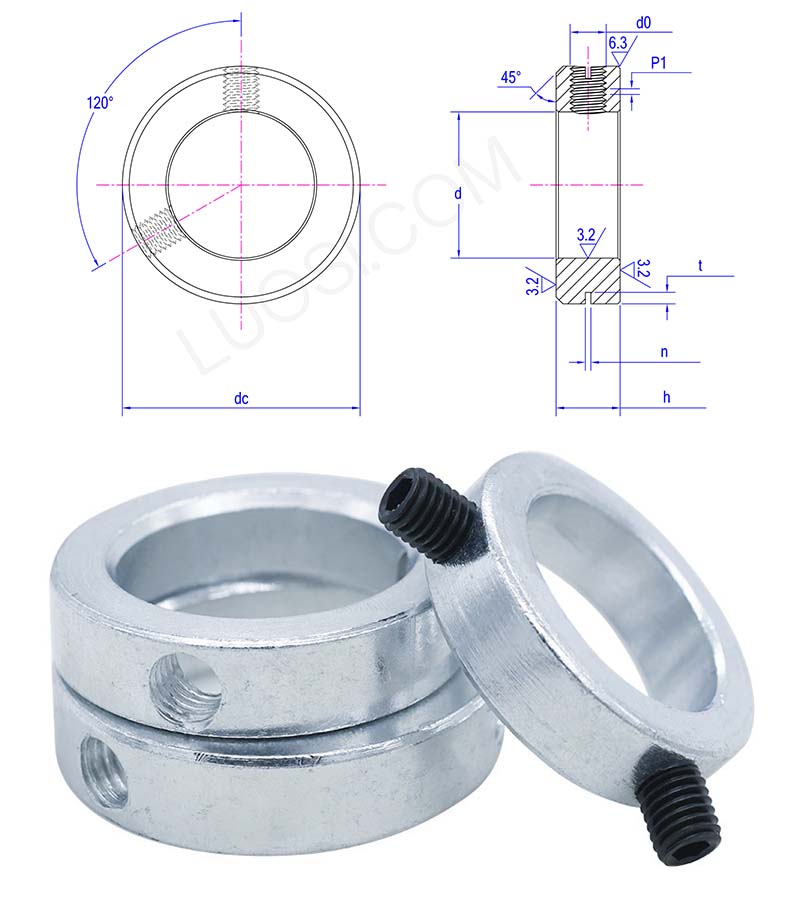

seg	Φ85	Φ90	Φ95	Φ100	Φ105	Φ110	Φ115	Φ120	Φ125	Φ130	Φ135
D MAX	85.087	90.087	95.087	100.087	105.087	110.087	115.087	120.087	125.1	130.1	135.1
min	85	90	95	100	105	110	115	120	125	130	135
H max	22	22	25	25	25	30	30	30	30	30	30
H min	21.48	21.48	24.48	24.48	24.48	29.48	29.48	29.48	29.48	29.48	29.48
n máx	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31
n min	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06
t max	3.96	3.96	3.96	3.96	3.96	4.95	4.95	4.95	4.95	4.95	4.95
T min	3.24	3.24	3.24	3.24	3.24	4.05	4.05	4.05	4.05	4.05	4.05
DC	120	125	130	135	140	150	155	160	165	170	175
d0	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12
P1	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75

Ambientes de alta temperatura

O retentor do colar da trava de parafuso de fixação geralmente é feito de aço tratado termicamente ou aço inoxidável que resiste à corrosão, para que possa funcionar bem em temperaturas de até 300 ° C (572 ° F). Os parafusos no colar de trava geralmente possuem um revestimento anti-gigante de alta temperatura para impedir que os fios grudem ou se desgasçam. Se você precisar para condições realmente difíceis, existem opções como Inconel® ou versões revestidas com cerâmica. Eles o testam andando de temperatura quente e fria para garantir que o anel de retenção mantenha sua força de fixação e não mude de forma. Isso o torna bom para motores, turbinas ou configurações aeroespaciais, onde fica super quente.
