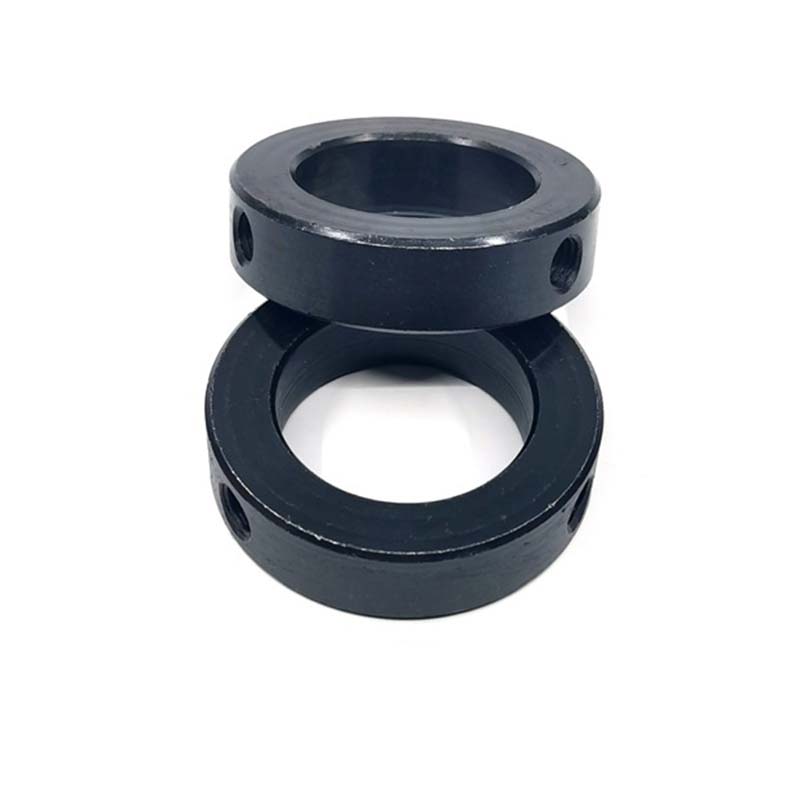

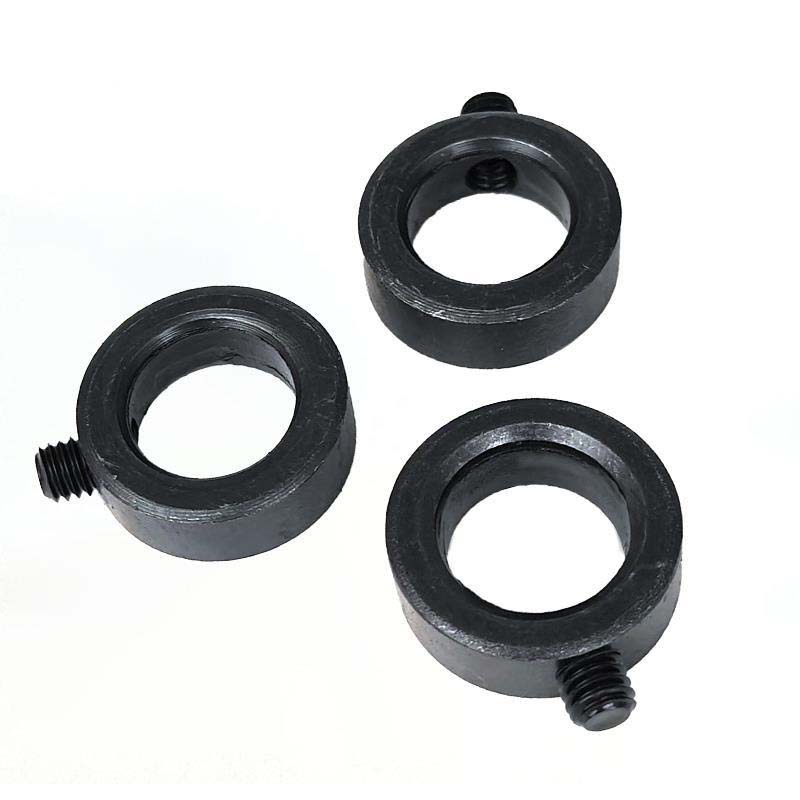

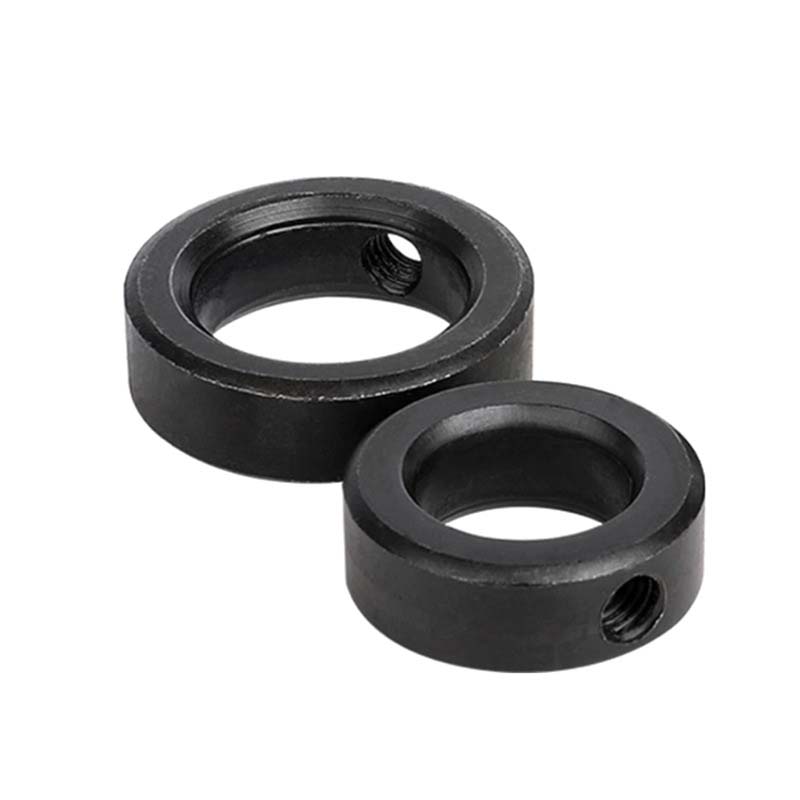

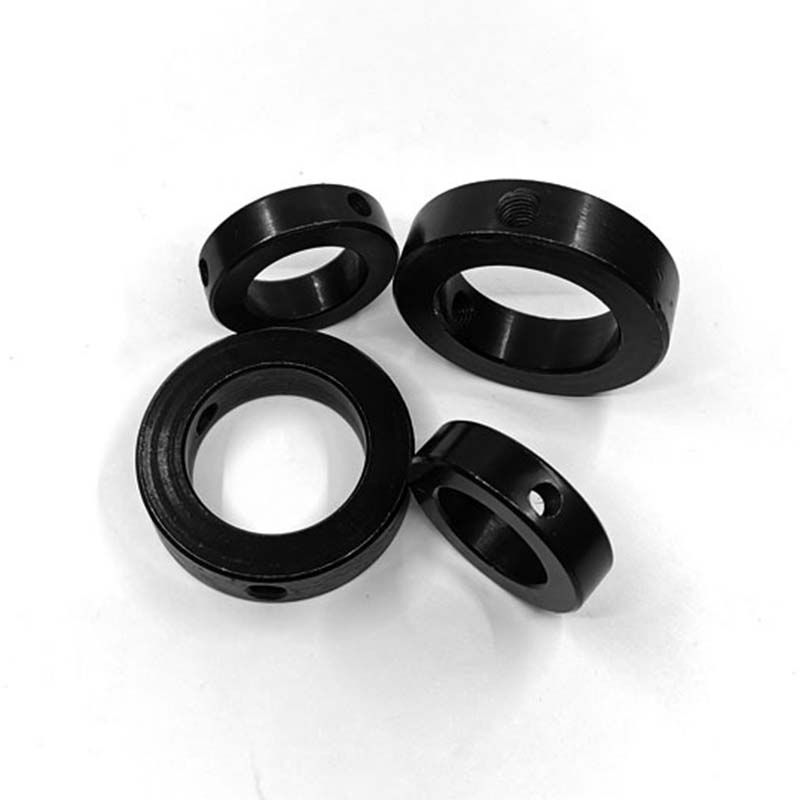

Anel de retenção de travamento rosqueado

Um anel de retenção de travamento rosqueado é um componente mecânico projetado para impedir que as conexões rosqueadas afrouxam. Ele combina um parafuso roscado com uma manga para distribuir uniformemente a pressão durante a instalação, garantindo um ajuste seguro e estável. Axiaoguo® é um fabricante profissional de fixador na China que pode personalizar produtos de acordo com os requisitos do cliente e fornecer amostras.

Modelo:GB/T 885-1986

Enviar consulta

Descrição do produto

Os anéis de retenção de travamento com rosca são feitos de aço inoxidável ou aço carbono, que são fortes e resistentes à ferrugem. A superfície passou por tratamento térmico para prolongar a vida útil do serviço e aumentar a resistência ao desgaste. A porção rosqueada passou por tratamento de corte de precisão para garantir o aperto suave e o alinhamento da rosca. Para uso em ambientes agressivos, o revestimento de zinco-níquel ou o revestimento de óxido preto pode ser selecionado para adicionar um revestimento resistente à corrosão à superfície. Esses materiais podem operar em uma faixa de temperatura de -40 ° C a 300 ° C; portanto, esse anel de alcov para alcovilhas pode ser usado em condições ambientais extremas, como ambientes marinhos, plantas químicas ou pesadas máquinas.

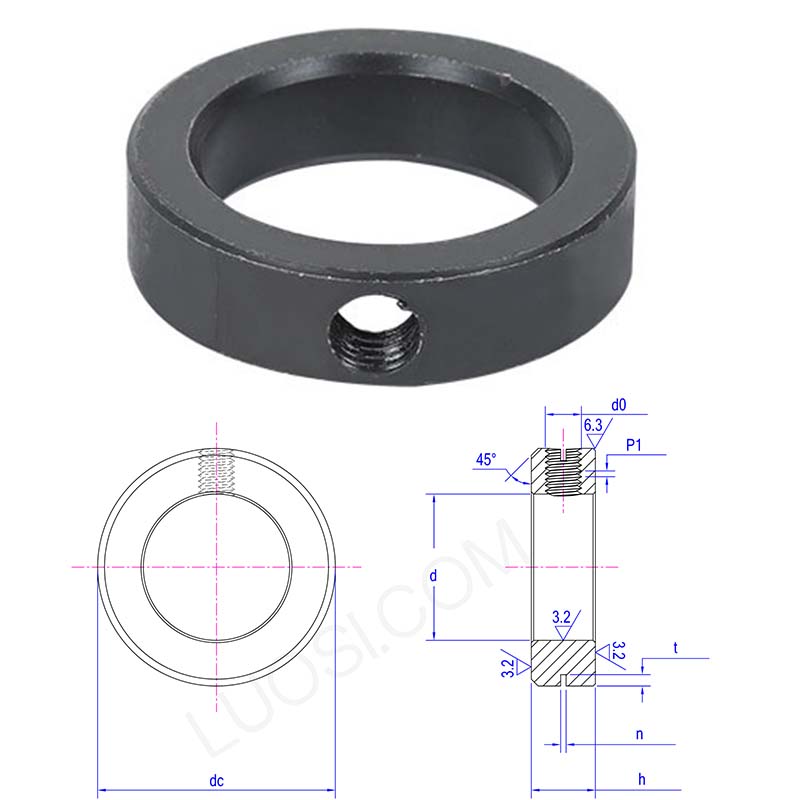

Threaded locking retaining ring

seg	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ25	Φ28	Φ30
D MAX	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
min	14	15	16	17	18	19	20	22	25	28	30
H max	12	12	12	12	12	12	12	12	14	14	14
H min	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
n máx	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
n min	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
t max	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
T min	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
DC	28	30	30	32	32	35	35	38	42	45	48
d0	M6	M6	M6	M6	M6	M6	M6	M6	M8	M8	M8
P1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

Aplicativo

Os anéis de retenção de travamento rosqueados são amplamente utilizados em sistemas de transmissão de energia, conjuntos de bombas e componentes de robô, especialmente em aplicações onde é necessário garantir que os componentes sejam fixados com segurança no eixo. Com suas características resistentes à vibração, elas são comumente usadas em sistemas de transmissão automotiva, caixas de câmbio de turbinas eólicas e sistemas de transportadores. Também é usado na indústria aeroespacial.

Ele também aparece em equipamentos agrícolas e configurações de energia renovável, fazendo um trabalho sólido de manter as coisas fixas em condições empoeiradas e úmidas ou quando há muito torque envolvido.

As ferramentas especiais são necessárias para a instalação?

Nenhuma ferramenta especial é necessária para operação. Ferramentas comuns (como chaves ou chaves de fenda hexadecimal) podem ser usadas para instalar facilmente anéis de retenção de travamento rosqueados. Não são necessárias prensas hidráulicas ou equipamentos personalizados para ajuste. O ajuste preciso pode ser alcançado simplesmente usando os parafusos rosqueados no anel de travamento.
