Estudo de extremidade dupla tipo 2

Os pregos de extremidade dupla tipo 2 são prendedores com threads nas duas extremidades que atendem aos padrões da Classe 2A. Eles foram testados muitas vezes e atendem à IFI 136-1-2002 Standard.xiaoguo® Company oferece esses produtos a preços altamente competitivos, garantindo a qualidade.

Enviar consulta

Descrição do produto

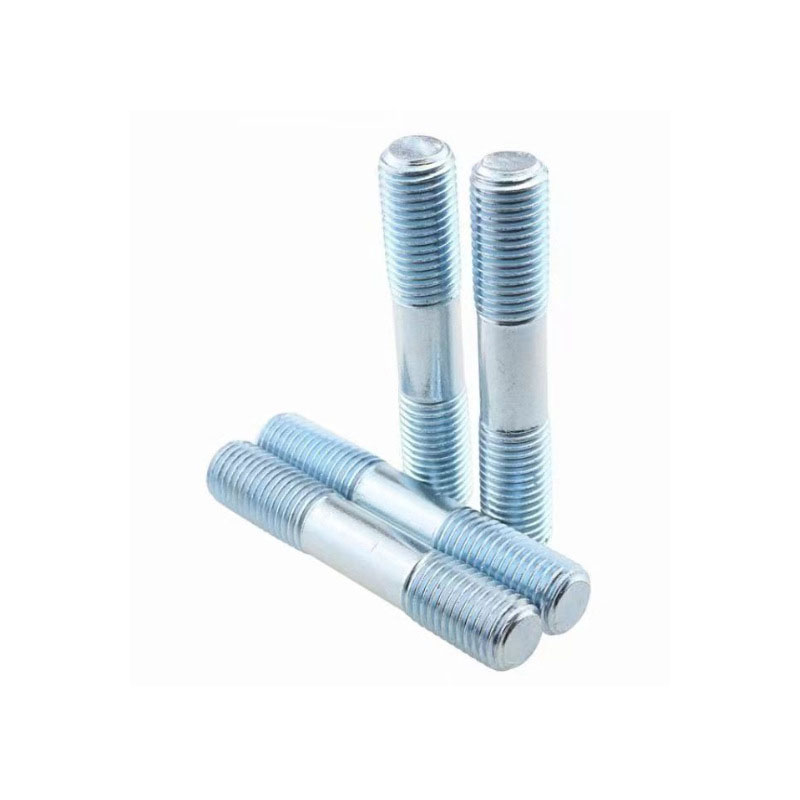

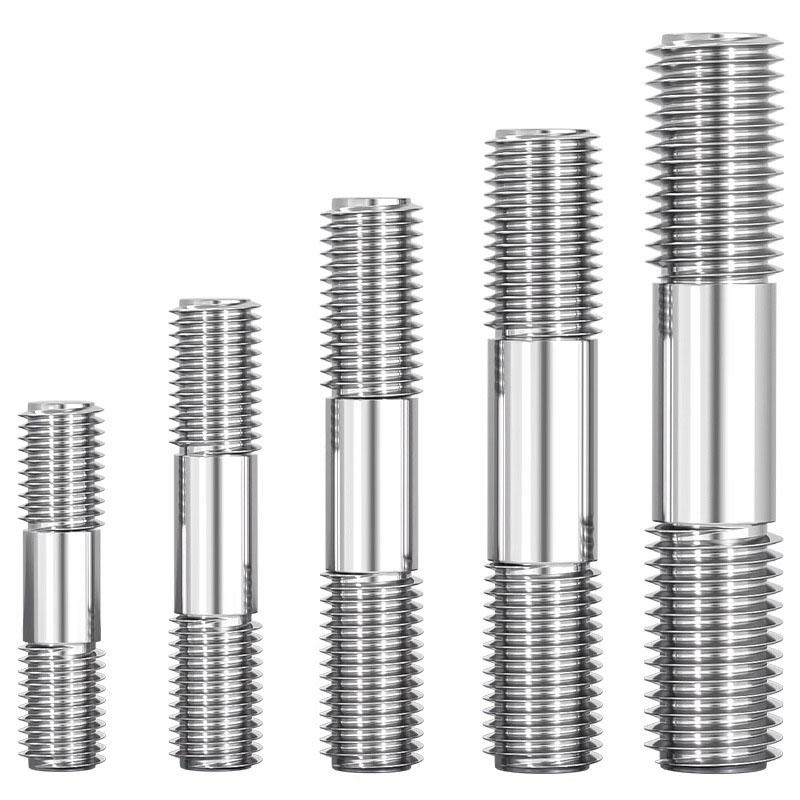

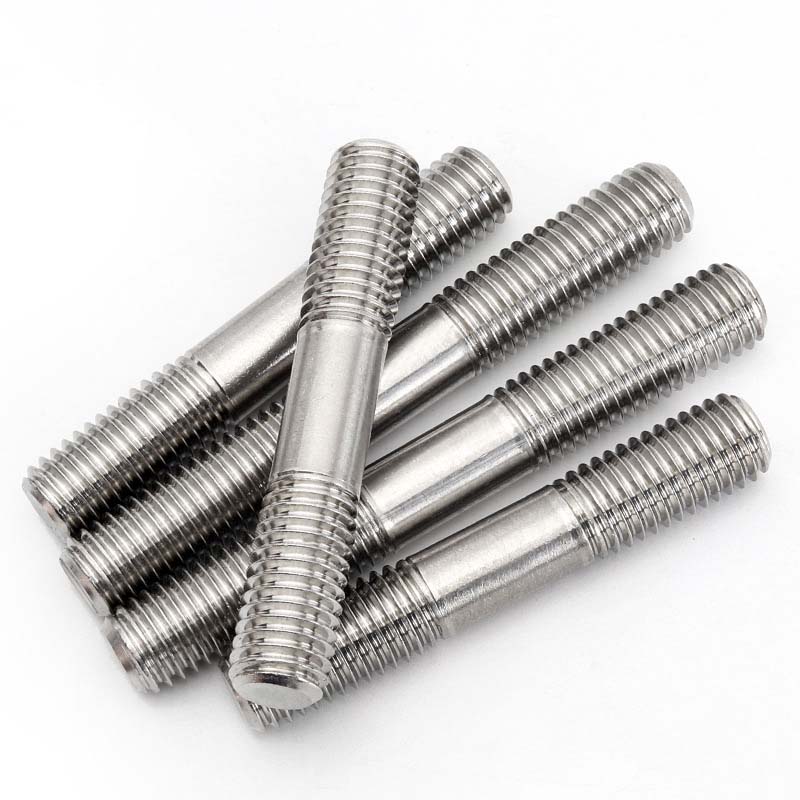

O garanhão de extremidade dupla tipo 2 é um fixador comum. A parte do meio é chamada de haste lisa e seu tamanho é aproximadamente o mesmo que o diâmetro nominal da rosca. A rosca está em conformidade com o padrão de grau 2A, garantindo alta precisão e parafuso suave.

Cenário de aplicação

Os pregos de ponta dupla do tipo 2 são usados para corrigir componentes de equipamentos mecânicos. O equipamento mecânico em larga escala na fábrica, como grandes compressores e máquinas de moldagem por injeção, é frequentemente usado durante a montagem e a manutenção. Por exemplo, ao instalar a cabeça do cilindro de um compressor, aperte uma extremidade do pino no orifício rosqueado do bloco de cilindros e passe a outra extremidade através do orifício de instalação da cabeça do cilindro. Em seguida, aperte a porca e aperte -a. Dessa forma, a cabeça do cilindro pode ser firmemente fixa.

parâmetros

Os pregos de extremidade dupla tipo 2 são usados na indústria de fabricação industrial. Como fabricação de automóveis, montagem de componentes -chave como motores e caixas de câmbio, processamento mecânico, fixação das tábuas de trabalho e repousos de ferramentas das máquinas -ferramentas e garantir a precisão do processamento etc. Há também a produção de equipamentos químicos, conectando tubulações e navios de reação, que podem garantir a operação segura dos equipamentos.

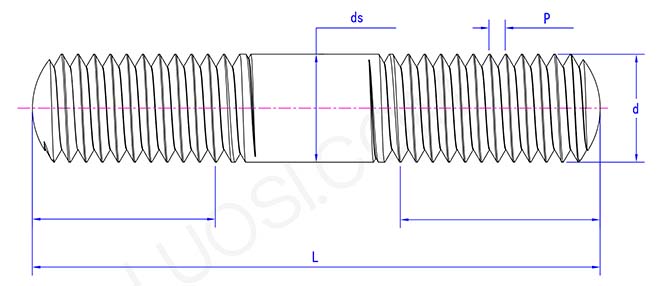

Type 2 double end stud

Os pregos de ponta dupla do tipo 2 são usados para conectar sistemas de tubulação. Sejam tubos de água, tubos de gás ou tubos para transportar vários meios de produção industrial, todos podem ser usados para conectar os flanges dos tubos. Eles podem conectar firmemente duas seções de tubos para evitar vazamentos.

Recursos do produto

Os pregos de extremidade dupla tipo 2 são padrões de threads, todos os quais 2A. Seja aparafusado na porca ou no orifício roscado, eles podem garantir um ajuste apertado e também são convenientes para instalação e desmontagem. Ele vem em uma variedade de materiais e diferentes materiais podem atender diferentes ambientes de uso.

Parâmetros do produto

seg	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8	1	1-1/8
P	20 \| 28 \| 32	18 \| 24 \| 32	16 \| 24 \| 32	14 \| 20 \| 28	13 \| 20 \| 28	12 \| 18 \| 24	11 \| 18 \| 24	10 \| 16 \| 20	9 \| 14 \| 20	8 \| 12 \| 20	7 \| 12 \| 18
ds max	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
Ds min	0.2127	0.2712	0.3287	0.385	0.4435	0.5016	0.5589	0.6773	0.7946	0.91	1.0228
B min	1	1.125	1.25	1.375	1.5	1.625	1.75	2	2.25	2.5	2.75
