Pinos de extremidade dupla tipo 3

Os pinos duplos tipo 3 são adequados para todos os tipos de projetos, desde montagem mecânica até construção. Ambas as extremidades são rosqueadas, permitindo a conexão fácil e firme de vários componentes. A fábrica Xiaoguo® oferece serviço online 24 horas. Você pode entrar em contato conosco.

Enviar consulta

Descrição do produto

Uma extremidade da rosca dos pinos de extremidade dupla Tipo 3 é uma rosca grossa e a outra extremidade é uma rosca fina. Este projeto pode atender a diferentes requisitos de instalação. O diâmetro da rosca varia de M6 a M30 e o comprimento pode ser selecionado de acordo com a situação real.

título = Type 3 Double End Studs

Detalhes do produto

Nas indústrias de fabricação mecânica e manutenção automotiva, os pinos duplos tipo 3 são amplamente utilizados. Na fabricação de máquinas e na montagem de alguns equipamentos de grande porte, é necessário conectar peças de diferentes materiais e espessuras. Esse tipo de garanhão pode ser útil. Quando um carro está em reparo e componentes como motor e transmissão são substituídos, muitas vezes é usado para consertá-los e garantir que o veículo reparado possa operar normalmente.

A conexão de muitos componentes grandes requer pinos duplos tipo 3. Nas fábricas, equipamentos mecânicos de grande porte, como máquinas-ferramentas pesadas e máquinas de moldagem por injeção, são montados e usados. Por exemplo, ao instalar a mesa de trabalho de uma máquina-ferramenta, aparafuse a extremidade da rosca grossa do pino na base da máquina-ferramenta, passe a extremidade da rosca fina através do orifício de instalação da mesa de trabalho e, em seguida, aparafuse a porca.

Os pinos duplos tipo 3 são usados para fixar a manutenção do motor do carro. Ao consertar o motor de um carro, muitas vezes é necessário substituir algumas peças, como o cabeçote. Aparafuse a extremidade da rosca grossa no bloco de cilindros e a extremidade da rosca fina no cabeçote e, em seguida, aperte as porcas na sequência especificada e com a força prescrita. Isso pode garantir uma boa vedação entre a cabeça do cilindro e o bloco de cilindros.

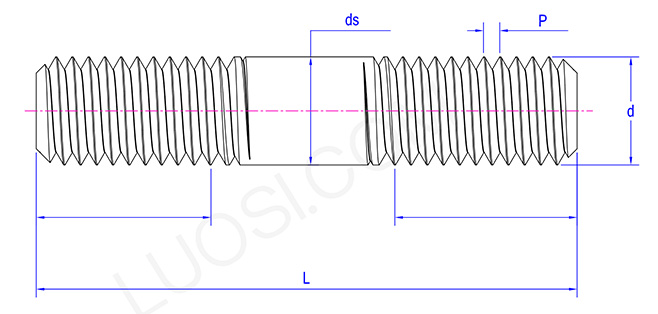

Parâmetros do produto

seg	1/4	16/05	3/8	16/07	1/2	16/09	5/8	3/4	7/8	1
P	20\|28\|32	18\|24\|32	16\|24\|32	14\|20\|28	13\|20\|28	12\|18\|24	11\|18\|24	10\|16\|20	9\|14\|20	8\|12\|20
ds máx.	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1
ds min	0.2408	0.3026	0.3643	0.4258	0.4876	0.5495	0.6113	0.7353	0.8592	0.983
b min	1	1.125	1.25	1.375	1.5	1.625	1.75	2	2.25	2.5

Ponto de venda do produto

O maior ponto de venda dos pinos duplos tipo 3 é sua flexibilidade. Como uma extremidade tem um dente grosso e a outra extremidade tem um dente fino, quando um componente mais grosso e mais macio é aparafusado no lado do dente grosso, ele pode ser aparafusado mais rapidamente. O lado do dente fino pode ser usado em conjunto com a porca, permitindo um aperto mais apertado e um ajuste mais preciso. Além disso, ambas as extremidades podem ser apertadas. Ao consertar coisas, pode gerar uma grande força de tração e não é fácil de afrouxar.
