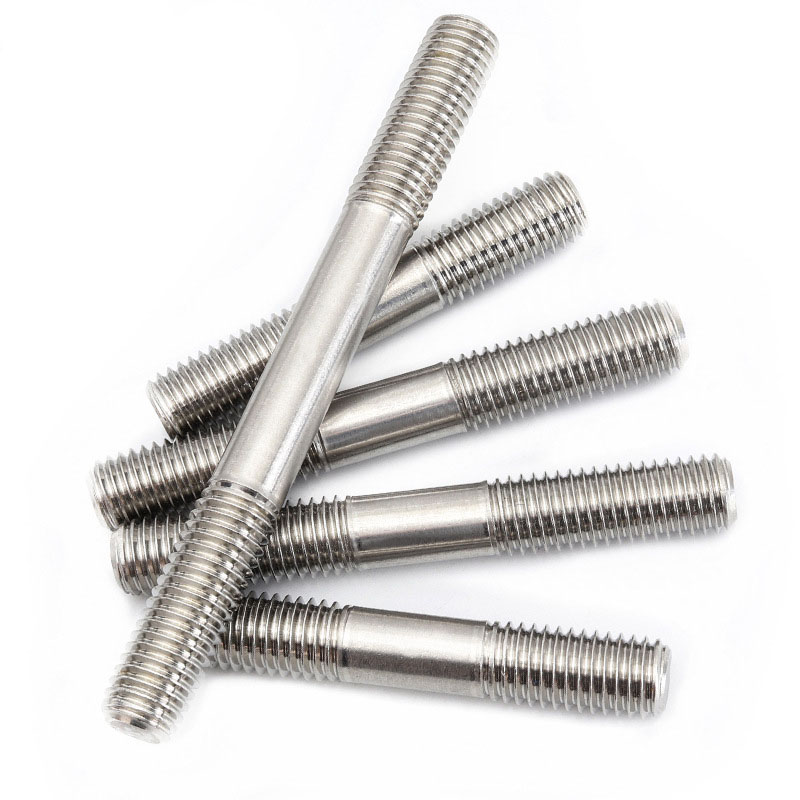

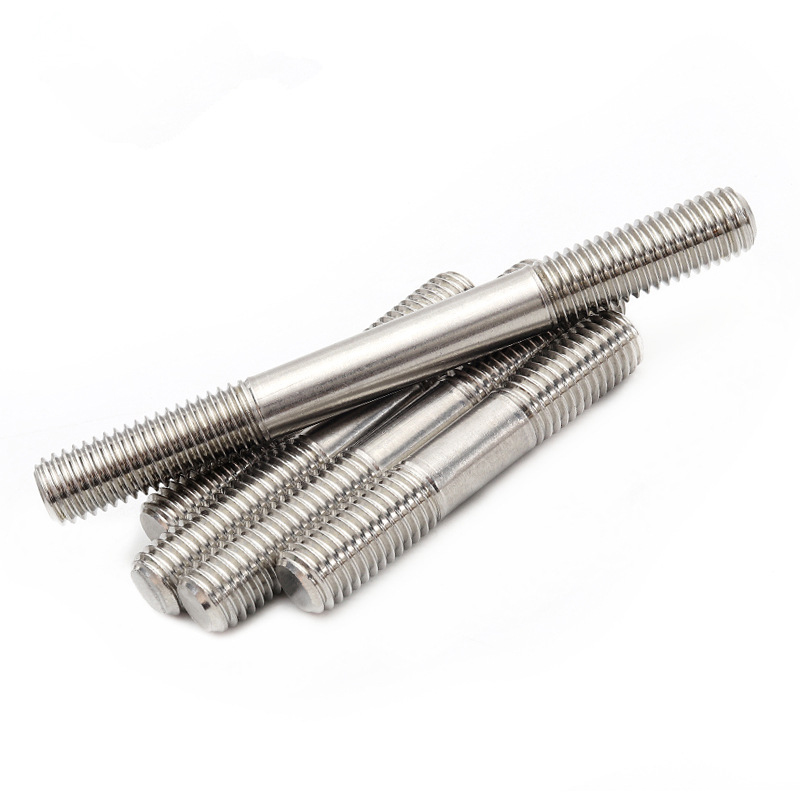

Pino de extremidade dupla tipo B

Os pinos de extremidade dupla tipo B têm roscas em ambas as extremidades e uma haste polida no meio. O diâmetro da haste polida é aproximadamente igual ao diâmetro primitivo da rosca e possui boa flexibilidade. Os pinos produzidos pelo fornecedor Xiaoguo® são duráveis e atendem ao padrão de implementação GB/T 900-1988.

Enviar consulta

Descrição do produto

O pino de extremidade dupla tipo B é uma haste de metal com roscas em ambas as extremidades. Os comprimentos das roscas em ambas as extremidades são diferentes, podendo se adaptar a materiais de conexão de diferentes espessuras. O diâmetro da parte lisa do meio da haste é igual ao da rosca, tornando-a muito flexível de usar.

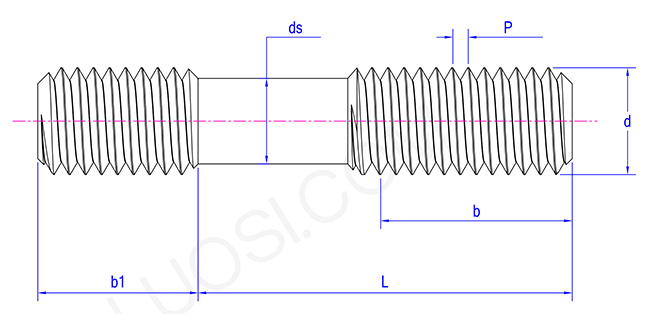

Type B Double End Stud

Aplicativos e parâmetros

Os pinos de extremidade dupla tipo B são usados na indústria de fabricação de máquinas. Ao montar a máquina-ferramenta, utilize-a para fixar a mesa de trabalho e a base. Aparafuse a extremidade curta no orifício roscado da base e, depois que a extremidade longa passar pela mesa de trabalho, aperte-a com uma porca. Pode suportar a vibração durante o processamento.

Ao reparar o motor, pinos tipo B são usados para substituir a tampa final. A extremidade curta é fixada na carcaça do motor e a extremidade longa é conectada à tampa da extremidade para garantir que a tampa da extremidade não se solte quando o motor estiver funcionando e proteger as peças internas. Eles podem suportar a vibração e o peso durante a operação do equipamento, evitar que o equipamento se desloque e garantir a segurança da produção.

Esses pinos de extremidade dupla B resolveram o problema de alinhamento. Primeiro, aparafuse totalmente os pinos em um componente, depois ajuste a posição e, por fim, aperte a porca na extremidade livre. Isto é crucial para nivelar a base mecânica em calços irregulares. Eles podem distribuir uniformemente a carga. O engrenamento uniforme das roscas em ambas as extremidades pode evitar tensões irregulares no sistema de suporte ou nas juntas da ponte.

Parâmetros do produto

seg	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M14	M16
P	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2
b1 minuto	3.4	4.4	5.4	7.25	9.25	11.1	15.1	18.95	22.95	26.95	31.75
b1 máx.	4.06	5.06	6.60	8.75	10.75	12.90	16.90	21.05	25.05	29.05	33.25
ds	2	2	3	4	4	5	7	9	11	13	15

Vantagens

Os pinos de extremidade dupla tipo B são sua forte adaptabilidade. Como os comprimentos das roscas em ambas as extremidades são diferentes, um componente de base mais grosso pode ser aparafusado de um lado e uma parte mais fina pode ser fixada com uma porca do outro lado, sem a necessidade de arruelas adicionais. Por exemplo, ao fixar a base do equipamento, a extremidade curta é aparafusada na fundação de concreto e a extremidade longa passa pela tampa traseira e é apertada com uma porca. A operação é simples.
